Предупреждения

Подключение литиевой батареи для зарядки с балансировкой

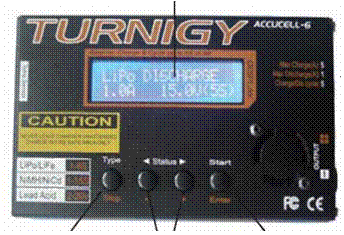

Внешние органы управления

Циклическая зарядка / разрядка

Хранение данных зарядки

Для удобства пользователей ЗУ может хранить данные заряда для 5 различных батарей. Вы можете ввести данные, соответствующие установкам программы батареи, чтобы заряжать или разряжать непрерывно. Эти данные могут быть вызваны в любое время, Если Вы захотите то процесс может быть выполнен и без установки программы.

Можете выполнить до 5 циклов заряд / разряд или разряд/ заряд непрерывно для регенерации батареи и выравнивания.

Input power cable (DC11 - 18V)

LCD screen (16chr. x 2 lines)

3-pin port for Temperature sensor

Batt type/Stop To select main program To stop the operation

Dec / lnc To select sub program To alter the value

Charging lead connector (4mm banana female)

Start / Enter To resume or start the operation

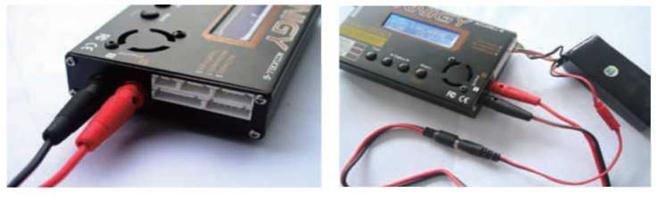

Вы можете повредить зарядное устройство, если присоедините свою батарею к ЗУ неправильно. Пожалуйста присоедините как показано на следующем рисунке.

Предупреждения и примечания безопасности

· Никогда не оставляйте зарядку неконтролируемой, когда она присоединена к источнику питания. Если возникнет какая-нибудь неисправность немедленно прекратите процесс и обратитесь к инструкции.

· Оберегайте ЗУ от попадания пыли, влаги, воздействия нагрева, прямого света и вибрации

· ЗУ может запитываться от любого источника только постоянного тока, напряжением 10-18V.

· При работе ЗУ и заряжаемая батарея должны устанавливаться на, невоспламеняющейся и токонепроводящей поверхности. Никогда не размещайте их в автомобиле на ковре или подобном покрытии. Держите все воспламеняющиеся материалы подальше от ЗУ во время его работы.

• Убедитесь, что правильно поняли информацию о батареи, которую будете заряжать или разряжать. Если программа настроена неправильно, батарея может быть повреждена. а получая чрезмерный заряд литиевая батарея может вызвать огонь или взрыв,.

· Для предотвращения коротких замыканий между выводным проводом ЗУ, всегда присоединяют кабель сначала к ЗУ, а потом к батарее. Отключение разъединением проводов.

· Не пытайтесь разобрать батарею,

Во время работы Вы должны знать, что батареи необходимо соединять либо параллельно (увеличивая емкость, оставляя неизменным напряжение) либо последовательно (увеличивая напряжение) Смешенное соединение батарей может вызывать огонь или взрыв во время процесса зарядки. Мы рекомендуем, чтобы Вы соединяли литиевые батарей только последовательно.

напряжение ………………………………………………………………….…………. …. 1.2V/cell

допустимый быстрый заряд током 1C~2C зависит от работы откл. Уровня напряжения разряда ячейки………………………………………………..………. 0.85V/cell (NiCd), 1.0V/cell (NiMH)

напряжение………………………………..…………………………………………………3 .6V/cell

максимальная заряд……………………..………………………………………………….. 4.1V/cell

допустимый быстрый ток заряда …..…….…………………………………..……. 1C или меньше

напряжения разряда мин. Откл…………..…………………………………..... 2.5V/cell или выше

.

напряжение………………………………………………………………………………….. 3.7V/cell

максимальный заряд……………………………………………………………………….. 4.2V/cell

допустимый быстрый ток заряда…………………………………………….…….. 1C или меньше

напряжения разряда до уровня…………………………………………………. 3.0V/cell или выше

напряжение…………………………………………....……………………………………. 3.3V/cell

максимальный заряд……………………………….…..…………………………………… 3.6V/cell

допустимый быстрый ток заряда…………………………... 4C или меньше (например. A123M1)

напряжение разряда до уровня ………………………………………………. 2.0V /cell или выше

напряжение………………………………………..…………………………… 2.0V/cell (Lead-acid)

максимальный заряд ……………………………..………………………………………. 2.46V/cell

допустимая быстрая зарядка током до 0.4C разряда до ……….…………. 1.50V/cell или выше
