Титан и его сплавы

Медь и ее сплавы

Лекция 21. Цветные металлы и сплавы на их основе. Титан и его сплавы. Алюминий и его сплавы. Магний и его сплавы. Медь и ее сплавы

1. Медь и ее сплавы

2. Титан и его сплавы

3. Алюминий и его сплавы

4. Алюминиевые сплавы.

5. Деформируемые сплавы, не упрочняемые термической обработкой.

6. Деформируемые сплавы, упрочняемые термической обработкой.

7. Литейные алюминиевые сплавы.

8. Магний и его сплавы

9. Деформируемые магниевые сплавы.

10. Литейные магниевые сплавы.

11. Медь и ее сплавы

12. Латуни.

13. Бронзы

Цветные металлы являются более дорогими и дефицитными по сравнению с черными металлами, однако область их применения в технике непрерывно расширяется. Это сплавы на основе титана, алюминия, магния, меди.

Переход промышленности на сплавы из легких металлов значительно расширяет сырьевую базу. Титан, алюминий, магний можно получать из бедных и сложных по составу руд, отходов производства.

Титан серебристо-белый легкий металл с плотностью 4,5 г/см³. Температура плавления титана зависит от степени чистоты и находится в пределах 1660…1680^oС.

Чистый иодидный титан, в котором сумма примесей составляют 0,05…0,1 %, имеет модуль упругости 112 000 МПа, предел прочности около 300 МПа, относительное удлинение 65%. Наличие примесей сильно влияет на свойства. Для технического титана ВТ1, с суммарным содержанием примесей 0,8 %, предел прочности составляет 650 МПа, а относительное удлинение – 20 %.

При температуре 882^oС титан претерпевает полиморфное превращение, –титан с гексагональной решеткой переходит в – титан с объемно-центрированной кубической решеткой. Наличие полиморфизма у титана создает предпосылки для улучшения свойств титановых сплавов с помощью термической обработки.

Титан имеет низкую теплопроводность. При нормальной температуре обладает высокой коррозионной стойкостью в атмосфере, в воде, в органических и неорганических кислотах (не стоек в плавиковой, крепких серной и азотной кислотах), благодаря тому, что на воздухе быстро покрывается защитной пленкой плотных оксидов. При нагреве выше 500^oС становится очень активным элементом. Он либо растворяет почти все соприкасающиеся и ним вещества, либо образует с ними химические соединения.

Титановые сплавы имеют ряд преимуществ по сравнению с другими:

· сочетание высокой прочности ( МПа) с хорошей пластичностью ();

· малая плотность, обеспечивающая высокую удельную прочность;

· хорошая жаропрочность, до 600…700^oС;

· высокая коррозионная стойкость в агрессивных средах.

Однородные титановые сплавы, не подверженные старению, используют в криогенных установках до гелиевых температур.

В результате легирования титановых сплавов можно получить нужный комплекс свойств. Легирующие элементы, входящие в состав промышленных титановых сплавов, образуют с титаном твердые растворы замещения и изменяют температуру аллотропического превращения. Влияние легирующих элементов на полиморфизм титана показано на рис. 21.1.

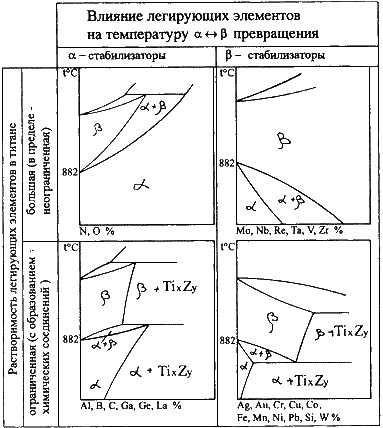

Рис.21.1. Влияние легирующих элементов на полиморфизм титана:

Элементы, повышающие температуру превращения, способствуют стабилизации — твердого раствора и называются –стабилизаторами, это – алюминий, кислород, азот, углерод.

Элементы, понижающие температуру превращения, способствуют стабилизации – твердого раствора и называются – стабилизаторами, это – молибден, ванадий, хром, железо.

Кроме – и –стабилизаторов различают нейтральные упрочнители: олово, цирконий, гафний.

В соответствии с влиянием легирующих элементов титановые сплавы при нормальной температуре могут иметь структуру или .

Сплавы на основе титана можно подвергать всем видам термической обработки, химико-термической и термомеханической обработке. Упрочнение титановых сплавов достигается легированием, наклепом, термической обработкой.

Часто титановые сплавы легируют алюминием, он увеличивает прочность и жаропрочность, уменьшает вредное влияние водорода, увеличивает термическую стабильность. Для повышения износостойкости титановых сплавов их подвергают цементации или азотированию.

Основным недостатком титановых сплавов является плохая обрабатываемость режущим инструментом.

По способу производства деталей различаются деформируемые (ВТ 9, ВТ 18) и литейные (ВТ 21Л, ВТ 31Л) сплавы.

Дата добавления: 2014-12-24
