Моделирование устройства средствами пакета Micro-Cap

Принципиальная схема устройства и описание работы

Обоснование схемотехнических решений и элементов базы при разработке принципиальной схемы.

Функциональная схема устройства

Основываясь на приведенной выше теории можно составить функциональную схему (Рис.4).

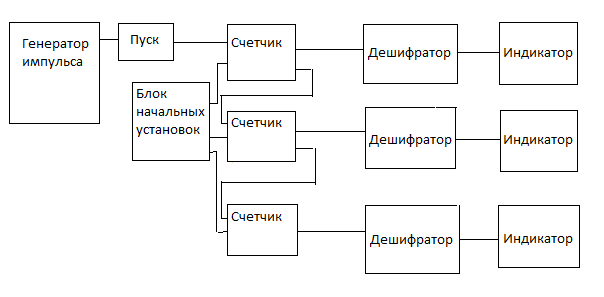

Рис. 4 Функциональная схема таймера.

При создании схемы таймера будем использовать следующие блоки:

- Блок начальных установок

- Генератор импульса

- Пуск

-Счетчик

-Дешифратор

-Индикатор

Рис.5 Принципиальная схема устройства

Функциональное назначение цифровых микросхем серии 74НС

Таблица П4.1. Логические элементы

Число элементов в корпусе микросхемы	Число входов	Логическая функция	Условное обозначение
74HC
		НЕ	T04

Таблица П4.2. Триггера, регистры и счетчики

Число элементов в корпусе микросхемы	Логическая функция	Условное обозначение
74HC
	Счетчик	Т191
	D-триггер

Таблица П4.3. Дешифраторы и мультиплексоры

Число элементов в корпусе микросхемы	Число входов	Логическая функция	Условное обозначение
74HC
		Двоично-десятичный дешифратор для управления семисегментным индикатором

Для представления устройства таймера была применена программа Micro-Cap, в которой схема представлена поэлементно. (Рис.6)

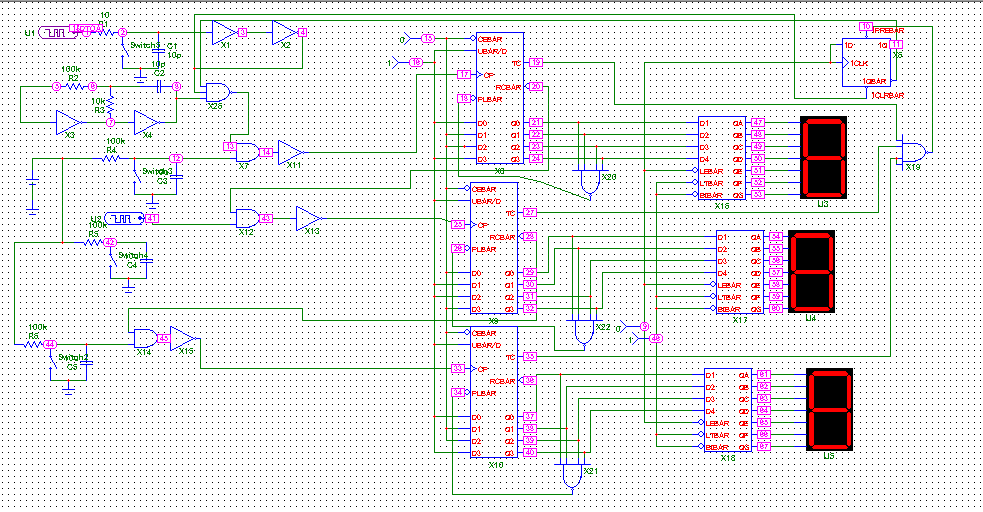

Рис. 6. Схема таймера в программе Micro-Cap

В приложениях приведены графические характеристики некоторых элементов.

Заключение

В ходе выполнения курсовой работы был реализован интервальный таймер.

В представленном таймере реализованы следующие возможности:

1. Отсчет заданного интервала времени с индикацией на семисегментых светодиодных индикаторах;
2. Возможность выставления паузы при счете и сброса таймера.
3. Управления нагрузкой до 100Вт с возможностью увеличения мощности нагрузки до десятков киловатт.
4. Реализованная точность счета времени ± 0.5с в час.

Данную разработку можно использовать в качестве часов с будильником с возможностью задания нескольких расписаний, а также в качестве устройства управления различными устройствами, включение и выключение которых должны осуществляться в отсутствие оператора.

Список использованной литературы

1. Шило. Л. В. Популярные цифровые микросхемы.: Справочник, - М.: радио и связь, 1989. – 352 с.

2. Бирюков С. А. Цифровые устройства на МОП – интегральных микросхемах. – М.: Радио и связь, 1990. – 128 с.

3. Хвощ С. Т., Варлинский Н. Н., Попов Е.О. Микропроцессоры и микроэвм в системах автматического управления. Л.: Машиностроение, 1987. – 640 с.: ил.

Приложения

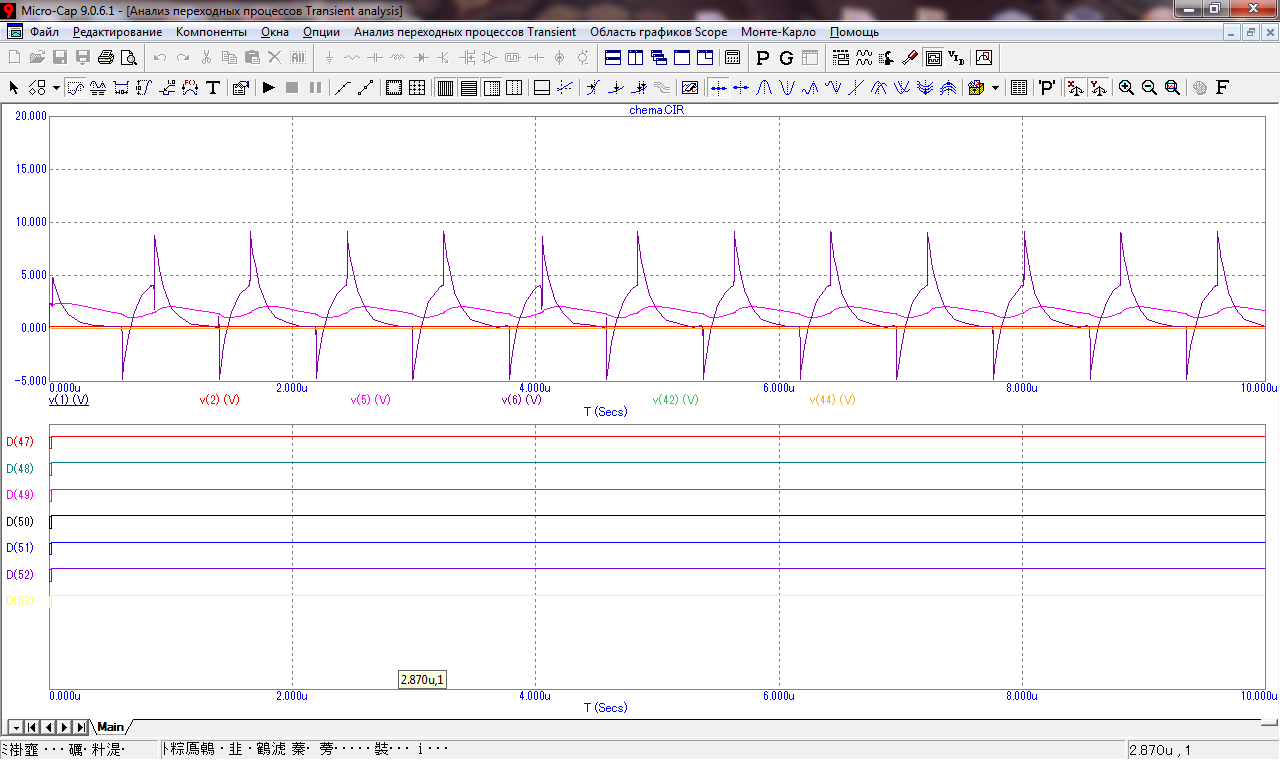

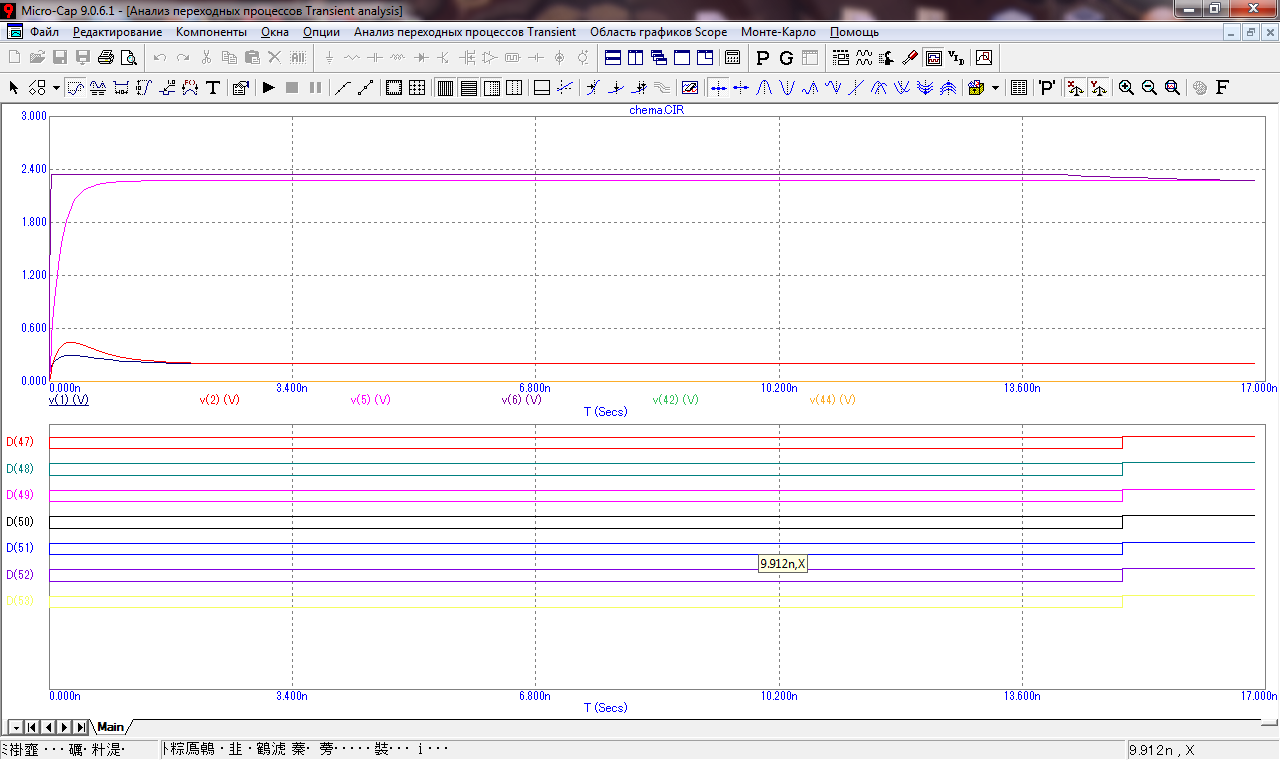

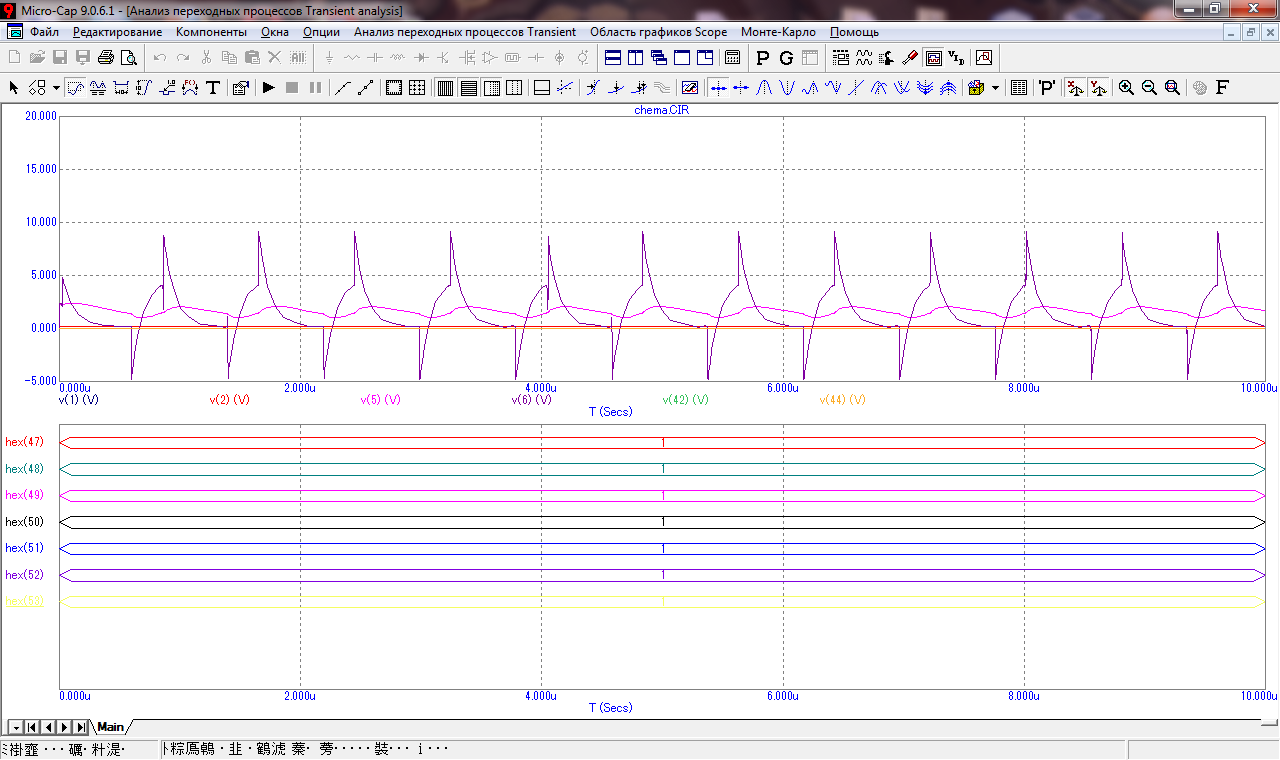

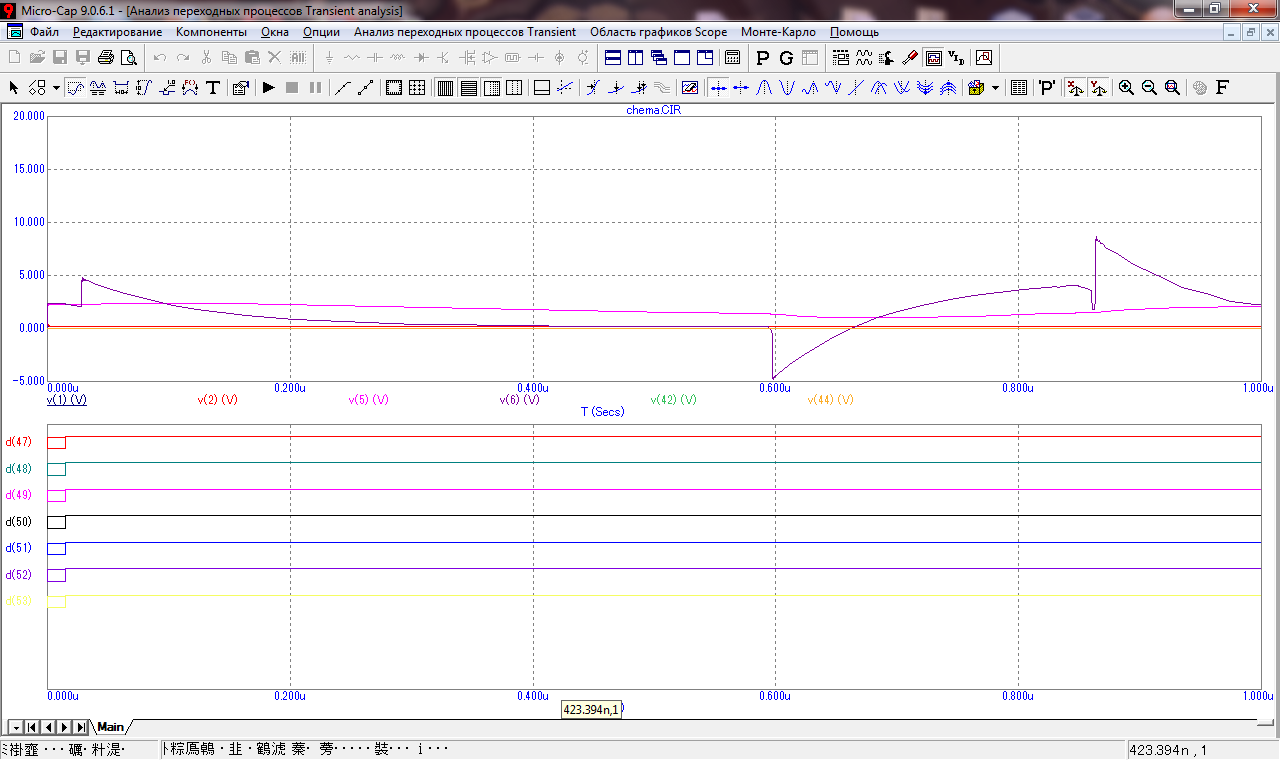

В приложениях представлены графические характеристики некоторых элементов.
