Одновибратор

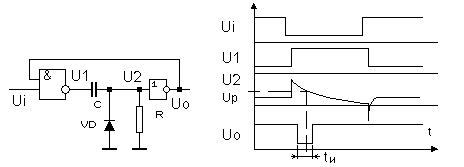

Схема собрана на двух элементах 2И-НЕ и НЕ, в качестве времязадающей цепи использована дифференцирующая RC цепь. Одновибратор работает следующим образом. Начальное состояние Ui — высокий уровень. Резистор R должен быть выбран так, чтобы U2 имело низкий уровень и тогда Uo — высокий уровень. При этом условии схемой будет управлять входной сигнал. При приходе спада входного сигнала через один интервал задержки U1 принимает высокий уровень. В соответствии с первым законом коммутации напряжение на конденсаторе не может измениться скачком и U2 тоже имеет высокий уровень. Это приводит к тому что через один интервал задержки выходной сигнал принимает низкий уровень. Начинается заряд конденсатора, уменьшается ток протекающий по резистору R и уменьшается U2. Когда U2 станет равно напряжению переключения Up выходное напряжение Uo (через один интервал задержки) примет значение высокого уровня, т.е. закончится формирование выходного сигнала. Однако заряд конденсатора будет продолжаться до тех пор пока входной сигнал не примет высокий уровень, через один интервал задержки U1=“0”. При этом левая положительно заряженная обкладка конденсатора С подключится к общему проводу и на входе второго логического элемента появится отрицательное напряжение заряда конденсатора равное по величине значению высокого уровня (примерно 3,6В), что может привести логический элемент к неработоспособности (к аварии).
