Вопрос 2

Обратная связь в радиоэлектронных устройствах, воздействие сигнала с выхода устройства на его вход. Электрическая цепь, по которой сигнал с выхода устройства подаётся на вход, называется цепью О. с. Чаще всего устройство можно представить в виде эквивалентной электрической цепи, имеющей две (входную и выходную) пары зажимов, и характеризовать т. н. передаточной функцией, или функцией передачи, определяемой отношением напряжения или тока на выходной паре зажимов к напряжению или току на входной паре зажимов. Функция передачи Fc устройства с О. с. может быть определена из формулы:

функция передачи устройства без О. с.; b — функция цепи О. с.; bF0 — петлевое усиление; 1 — bF0 — глубина О. с.

Классификация О. с. О. с. классифицируют главным образом по виду функции передачи цепи О. с. и соотношению функций передачи цепи О. с. и самого устройства, по характеру цепи О. с., по способу подключения цепи О. с. ко входу и выходу устройства.

Для вопроса № 2 Билет 15 \/

Различают линейную и нелинейную О. с. в зависимости от того, линейна или нелинейна функция передачи цепи О. с. Если bF0 — действительное число и > 0, О. с. является положительной; если bF0 — действительное число и < 0, О. с. является отрицательной. При гармоническом входном колебании характер и глубина О. с. могут оказаться различными при разных частотах этого колебания. Такую О. с. называют частотно-зависимой. Она может быть положительной при одной частоте, когда фазы колебаний, которые подаются на вход устройства с выхода цепи О. с. и извне, совпадают (разность фаз Dj = 0°), и отрицательной при др. частоте, когда они противоположны. При частоте, на которой Dj не равна 0° или 180°, функция передачи цепи О. с. представляет собой комплексное число; такая О. с. называют комплексной. При Dj, равной 90°, О. с. называют иногда (чисто) реактивной. Если цепь комплексной О. с. содержит линию задержки, т. е. если Dj приблизительно пропорциональна частоте колебаний, О. с. называется запаздывающей.

Если О. с. осуществляют подключением к устройству дополнительных цепей, то она называется внешней; если О. с. обусловливается физическими явлениями в самих электронных приборах, используемых в устройстве, то она называется внутренней. Если внешняя цепь О. с. возникла непреднамеренно. то О. с. называется паразитной.

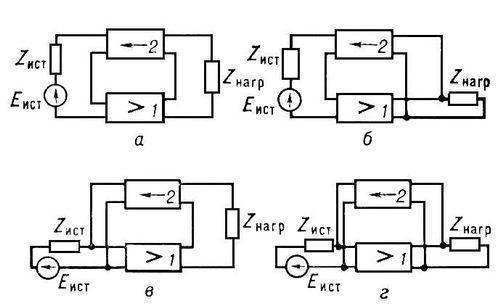

По способу подключения цепей О. с. ко входу и выходу устройства различают последовательную и параллельную О. с., если выход цепи О. с. подключен последовательно (рис. 1, а, б)или параллельно (рис. 1, б, г) источнику сигнала, и смешанную (комбинированную) по входу, если подключение цепей О. с. к источнику сигнала последовательно-параллельное. Различают также О. с. по напряжению и по току, если напряжение или ток на входе цепи О. с. пропорциональны соответственно напряжению на нагрузочном сопротивлении (рис. 1, б, г) или току в нём (рис. 1, а, в), и О. с. смешанную (комбинированную) по выходу, если подключение цепей О. с. к нагрузочному (выходному) сопротивлению последовательно-параллельное. О. с., при которой с выхода на вход устройства передаются только помехи и искажения сигнала, возникающие в устройстве, наз. балансной.

Свойства и применение обратной связи. В устройстве с положительной О. с. при петлевом усилении ≥ 1 могут возникнуть автоколебания, что и используют в различного рода генераторах электрических колебаний. Положительные О. с. с bF0 < 1 применяют для усиления некоторых свойств устройства, например для увеличения селективности и чувствительности радиоприёмника при регенеративном приёме. Важнейшим свойством отрицательной О. с. является то, что она приближает функцию передачи устройства к функции, обратной функции передачи цепи О. с., и тем сильнее, чем больше глубина О. с. Поэтому её применяют главным образом для стабилизации параметров устройства (например, коэффициент усиления усилителя электрических колебаний) и уменьшения возникающих в нём нелинейных искажений (в 1 — bF0 раз). Кроме функции передачи, О. с. изменяет входную и выходную реакции устройства с О. с. Отрицательная параллельная (последовательная) О. с. по напряжению (току) уменьшает (увеличивает) соответственно входное и выходное сопротивление устройства с О. с. Положительная О. с. ведёт себя противоположным образом. Комплексную частотно-зависимую О. с. применяют для создания т. н. активных электрических фильтров. Она также позволяет реализовать в электрических и радиотехнических устройствах элементы электрических цепей, не существующие в виде физических приборов, например элементы с отрицательной ёмкостью и с отрицательной индуктивностью, гиратор (преобразователь полного сопротивления, например ёмкостного в индуктивное) на любую рабочую частоту и элементы с электрически управляемыми параметрами (например, в виде реактивной лампы). Иногда такая О. с. используется для нейтрализации нежелательной внутренней О. с. в электронных приборах.

В одном устройстве нередко применяют одновременно несколько цепей О. с. различного характера. В качестве примера можно привести ламповый усилитель (рис. 2) с комплексной частотно-зависимой параллельной О.с. по напряжению, реализуемой взаимной индуктивностью (т. н. трансформаторная О. с.), и отрицательной последовательной О. с. по току, осуществляемой резистором. На частоте, равной резонансной частоте колебательного контура, трансформаторная О. с. становится положительной. Если её петлевое усиление < 1 (с учётом действия отрицательной О. с), то всё устройство работает как регенеративный усилитель, в котором отрицательная О. с. стабилизирует глубину положит. О. с. и тем самым стабилизирует коэффициент усиления и полосу пропускания усилителя. Если же петлевое усиление ≥ 1, то устройство работает как генератор электрических колебаний, в котором отрицательная О. с. ограничивает ток через электронную лампу и улучшает форму колебаний на выходе, приближая её к синусоидальной.
