Установка непосредственно на крыше автомобиля

Ориентация мобильной системы.

Мобильную систему необходимо монтировать так, что азимутальное основание было ориентировано в сторону кабины ТС. Конец рефлектора был обращен к концу ТС. Ошибка в установке платформы может привести к отрыву от ТС при высокой скорости движения.

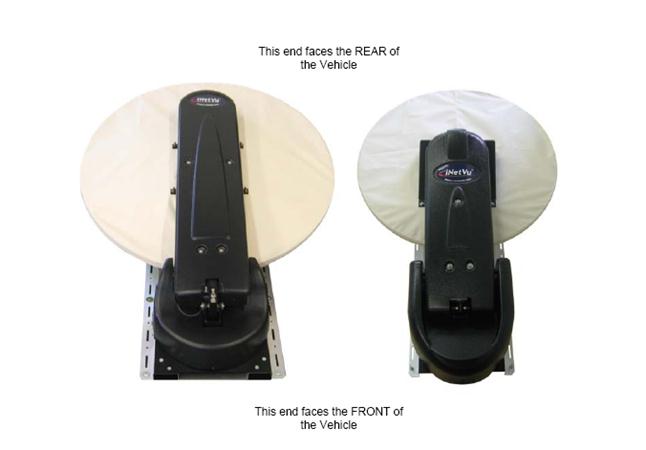

Рис. Ориентация мобильной системы на крыше автомобиля.

1. Распакуйте ящик с мобильной системой.

2. Освободите все крепежные элементы и упаковочные части.

3. Освободите болты, крепящие платформу к дну ящика, и вытащите ее из упаковочного ящика. Заметьте, что упаковка соединена с основанием.

Система iNetVu довольно тяжелая и поэтому обращайтесь с ней осторожно. Неосторожность при вытаскивании потенциально может привести к повреждению и серьезным последствиям.

4. С помощью минимум 4-х человек необходимо поднять антенну на крышу транспортного средства. Система должна переноситься обеими руки. Не следует допускать, чтобы с какой-либо стороны оставался только один человек. Обратите внимание на правильную ориентацию антенны.

5. Маневрируя, выставите платформу на монтируемую позицию ТС как можно с наименьшим клиренсом. Посмотрите и оцените, что штанги антенны не заденут другое оборудование, расположенное на крыше, такое как кондиционер, люк и т.п.

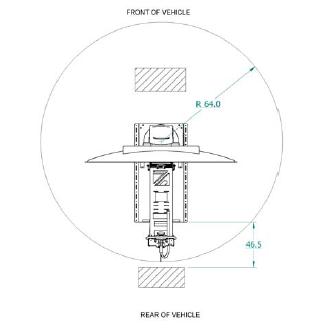

См. рис. Допустимых расстояний на поверхности крыши ТС.

75.0

6. Расстояние до ближайших предметов на крыше должно быть более 120 мм.

7. Разделите пополам пространство по центру крыши, используя рулетку.

8. Отметьте конец мобильной платформы на крыше ТС, используя маркер или мел.

9. Проверьте, что крыша достаточно плоская и отклонение не превышает 1,6 мм. Если отклонение превышает 1,6 мм то сделайте подкладки между платформой и крышей ТС.

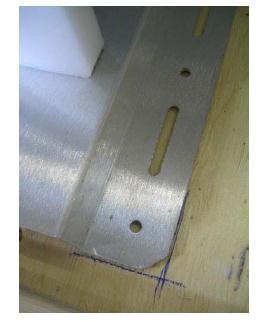

Рис. Разметка Мобильной платформы.

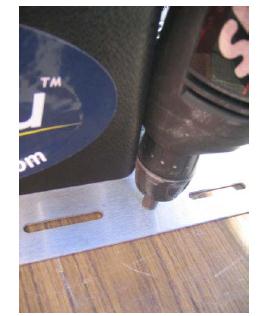

10. Просверлите направляющие отверстия на крыше (если требуется)

Для фибергласса: Требуется. Нормальная (не самозатягивающаяся) стальная гайка.

Металла-резины: Не требуется. Самозатягивающаяся стальная гайка.

Алюминий: Не требуется. Самозатягивающаяся стальная гайка.

Если требуются пилотные отверстия, то диаметр отверстий, должны соответствовать, как показано на рис. Отверстия сделанные для самозатягивающихся гаек, должны быть меньшего диаметра.

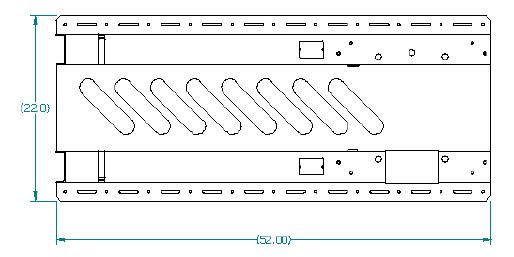

Рис. Размер платформы iNetVu 1200.

11. Проверьте расположение платформы и совпадение 16 просверленных монтажных отверстий.

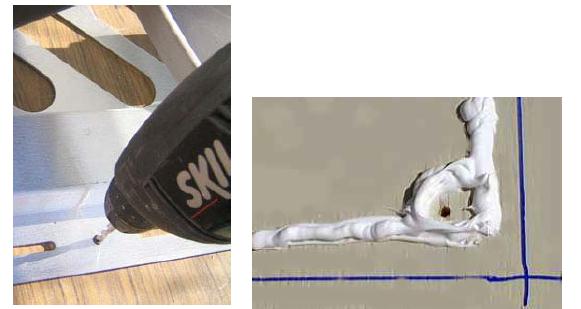

12. Снимите мобильную систему с крыши и промажьте герметиком монтажные отверстия.

13. Соблюдая ориентацию системы, переместите систему на прежнее место.

14. Вставьте монтажные болты и затяните моментом 9-10 Ft/ lbs

15. На головки болтов поместите немного хорошего герметика (напр. Dicor).

16. Имеется 2 альтернативных пути прокладки кабелей внутрь вашего ТС.

· Используя вентиляционные отверстия (если они достаточно велики)

Если вент. отверстия задействованы, то будьте осторожны и не блокируйте вентиляцию проложите кабели подальше от любой горячей поверхности.

· Сверлением насквозь крыши

При описании метода шаги17-21

17. Просверлите отверстие диаметром 38 мм. Протяните все кабели через отверстие. Если отверстие мало, рассверлите.

18. Используйте пластиковый шланг для предотвращения повреждения кабеля неровными краями отверстия.

19. Свяжите кабели используя P-clamps и закрепите их к крыше с помощью приспособлений.

GPS антенна должна быть расположена на открытом, свободном от заграждающих предметов пространстве, где она может видеть GPS спутники. Закрепите антенну. GPS антенна имеет магнитную фиксацию. Если она монтируется на фибергласс, дерево, резину и т.п., вырежьте из стального листа толщ.1,6 мм пластину размером 76х76 мм и присверлите 4 отверстиями по углам и закрепите ее. Эта пластина должна быть установлена до монтажа платформы. Площадка должна быть покрашена устойчивой к атмосфере краской.

20. Загерметизируйте входные и выходные отверстия от попадания влаги.

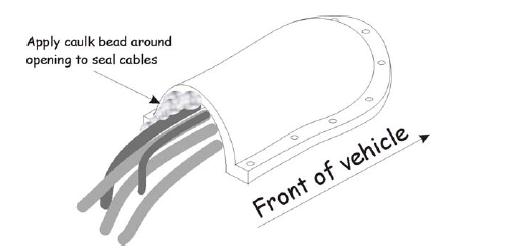

21.Закройте кабель кожухом. Ориентируйте кожух так, чтобы при движении он оказывал минимальное сопротивление воздуху.

22. Аккуратно протяните кабели внутри ТС к контроллеру iNetVu 5000C.

23. Начальная установка закончена.

2.5 Альтернативная установка на багажник Thule.

Для монтируемого основания, на ТС должен быть уже установлен и закреплен багажник.

Кабели должны проходить через специально проделанные отверстия, и закреплены специальной пеной, для того чтобы не повредить кабели.

Обратите внимание, что штанги багажника должны осматриваться регулярно для исключения потери соединения. Минимум нужно использовать багажник с 3 штангами.

1. Распакуйте ящик с мобильной системой.

2. Освободите все крепежные элементы и упаковочные части.

3. Освободите болты, крепящие платформу к дну ящика, и вытащите ее из упаковочного ящика. Заметьте, что упаковка соединена с основанием.

Система iNetVu довольно тяжелая и поэтому обращайтесь с ней осторожно. Неосторожность при вытаскивании, потенциально может привести к повреждению и серьезным последствиям.

4. Установите багажник на ТС.

Обратите внимание: поднимать антенну на крышу транспортного средства необходимо с помощью минимум 4-х человек. Система должна переноситься используя обе руки. Не следует допускать чтобы с какой –либо стороны оставался только один человек. Обратите внимание на правильную ориентацию антенны.

5. Установите ровно платформу и закрепите ее с помощью U –крепежа в 6 точках (минимум 2 крепления на штангу).

6. Аккуратно протяните кабели внутри ТС к контроллеру iNetVu 5000C. Соедините правильно контроллер с мобильной системой (см. схему соединений).

7. Первоначальная установка закончена.

2.6 Соединение с помощью USB/Serial кабелей.

Предусмотрено 2 вида соединений контроллера к персональному компьютеру:

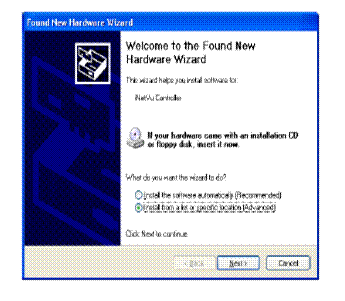

· USB соединение

· DB9 Serial Port соединение

Соединение должно выбираться в зависимости от расстояния контроллера до ПК.

iNetVu™ 5000 контроллер поддерживает USB 2.0 b USB 1.1 со скоростью соответственно 480 Мб/c и 12Мб/c. Серийный порт применяется в случае больших расстояний.

iNetVu™ 5000 прошла тестирование с длиной серийного кабеля 7620 мм и длиной USB кабеля 1829 мм.
