Генератор импульсных сигналов Г5-54

Г5-54 предназначен для генерации однократных (ручной пуск) или периодически повторяющихся импульсных сигналов. Имеет три выбираемых оператором режима запуска (ручной, сигналами внешней синхронизации положительной или отрицательной полярности и автоматический запуск с устанавливаемой оператором частотой повторения).

Генератор имеет два канала выходных сигналов (рис. 1.15). По 1-му каналу выходные сигналы неизменной длительности можно регулировать по амплитуде U_m и выбирать полярность положительную или отрицательную. Импульсы по 2-му каналу имеют равную с импульсами 1-го канала частоту повторения, но с регулируемыми оператором временем задержки импульса
2-го канала относительно импульса 1-го канала t_з, амплитудой U_m,длительностью импульса t_u.Полярность импульса можно выбирать.

При изменении частоты генерации f, задержки t_з и длительности t_u необходимо выполнять условие

; T = 1/f.

Невыполнение этого условия может привести к потере работоспособности прибора.

Амплитуда U_m выходного сигнала 2-го канала может регулироваться плавно и измеряется встроенным в прибор вольтметром. Амплитуду также можно регулировать дискретно от установленной амплитуды U_m в соответствии с коэффициентами 0,01; 0,1; 0,3; 0,03.

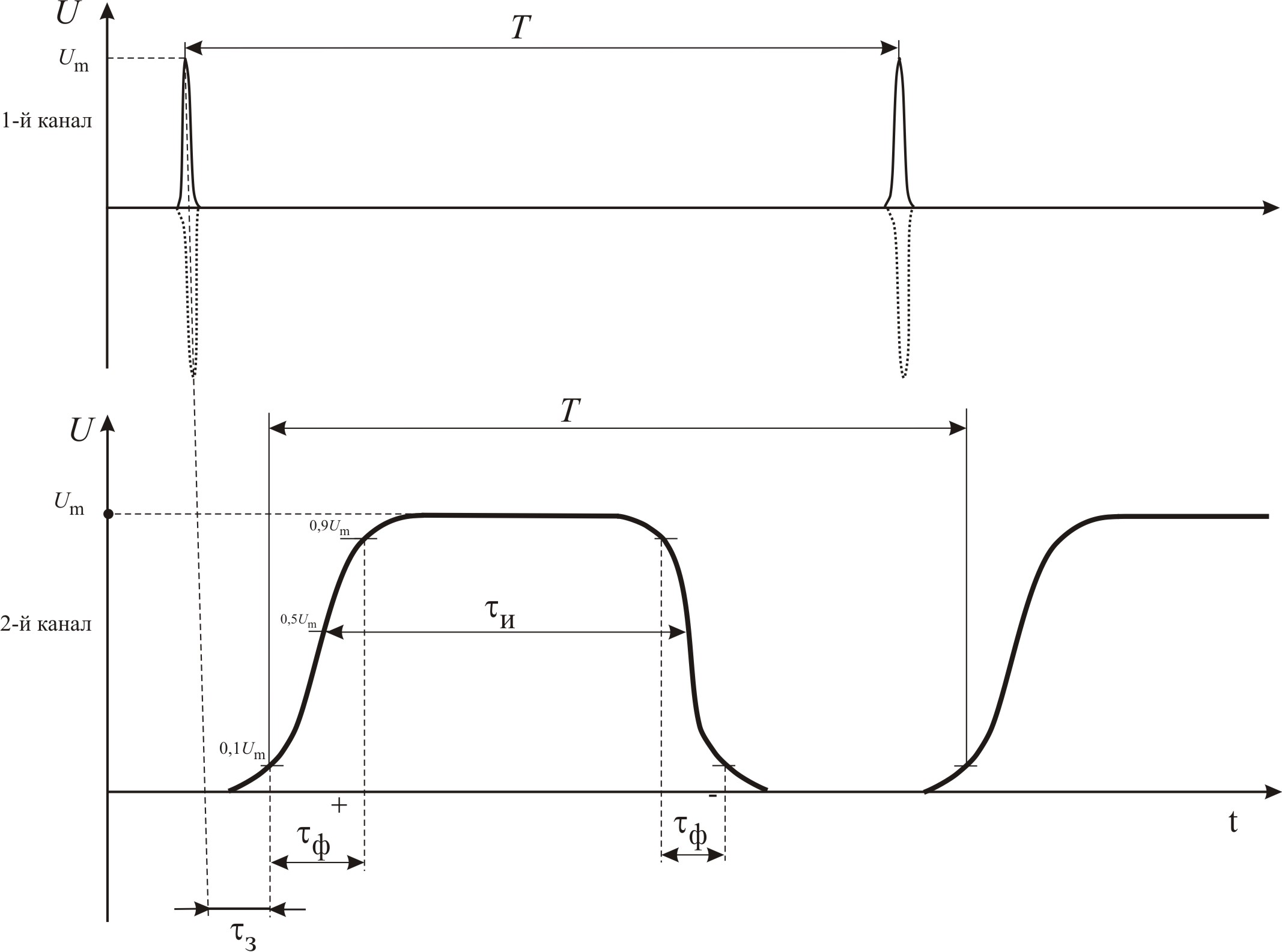

Рисунок 1.15 – Временная диаграмма работы импульсного генератора Г5-54
