Соус красный основнойЗа расчетное число оборотов шпинделя или вала принимается их наименьшее число оборотов, при котором передается полная мощность. При оборотах шпинделя ниже расчетного принимают, что полная мощность не используется, а работа ведется с использованием постоянного крутящего момента, соответствующего расчетному числу оборотов. Для универсальных станков за расчетное число оборотов принимают верхнее число оборотов нижней трети скоростей шпинделя, то есть при 18-ти скоростях расчетным числом оборотов шпинделя будет шестое снизу, при 12-ти скоростях - 4 снизу и т.п. Расчетные числа оборотов промежуточных валов определяют по графику чисел оборотов. Определим расчетные числа оборотов шпинделя и валов привода главного движения горизонтально-фрезерного станка, рассмотренного в примере 1. По графику чисел оборотов определяем, что расчетным числом оборотов шпинделя будет n6 = 80 об/мин. Расчетными числами оборотов остальных валов будут: вал I: n p = 1460 об/мин; вал II: n p = 800 об/мин; вал III: n p = 315 об/мин; вал IV: n p = 100 об/мин; Расчетные числа оборотов указываем на графике чисел оборотов. Расчетное число оборотов используется в расчетах валов, зубчатых колес и подшипников на прочность и динамическую грузоподъемность.
РАСЧЕТ КПД НА ПРОМЕЖУТОЧНЫХ ВАЛАХ И ШПИНДЕЛЕ
ηі = ηэ.д.· η3 · ηсм · ηп ηэ.д. = 0,85 - КПД электродвигателя ηм = 0,98 - КПД муфты η3 = 0,98 - КПД зацепления зубчатой пары ηп = 0,995 - КПД одного подшипника качения
ηI = 0,85 · 0,98 · 0,98 · 0,9952 = 0,81 ηII = ηI · 0,98 · 0,9952 = 0,78 ------------------------------------------------------ ηшп = ηIV · 0,9956 = 0,70
РАСЧЕТ МОЩНОСТЕЙ НА ПРОМЕЖУТОЧНЫХ ВАЛАХ И ШПИНДЕЛЕ Nі = Nдв· ηі , кВт где Nдв - мощность электродвигателя станка, кВт. N1 = Nдв· η1 = 11 · 0,81 = 8,91 кВт; N2 = Nдв· η2 = 11 · 0,78 = 8,58 кВт; ------------------------------- Nшп = Nдв· ηшп = 11 · 0,70 = 7,7 кВт.
РАСЧЕТ КРУТЯЩИХ МОМЕНТОВ НА ПРОМЕЖУТОЧНЫХ ВАЛАХ И ШПИНДЕЛЕ Mкр.і= 9550· Ni /nрі , Н·м где nр — расчетное число оборотов, мин -1;
Мкр.1 = 9550· N1 /nр1 = 9550 · 8,91/1460 = 58,3 Н·м Мкр.2 = 9550· N2 /nр2 = 9550 · 8,58/800 = 102,4 Н·м -------------------------------------------- Мкр.шп.= 9550· Nшп /nршп = 9550 · 7,7/80 = 919,2 Н·м
ОПРЕДЕЛЕНИЕ МИНИМАЛЬНО ДОПУСТИМЫХ ЗНАЧЕНИЙ ДИАМЕТРОВ ВАЛОВ
Диаметры округляем до ближайшего стандартного в большую сторону. Более точно диаметры валов определяются из расчета валов на прочность (см. раздел — "Расчет валов на прочность и жесткость").
РАСЧЁТ ВАЛА НА ПРОЧНОСТЬ И ЖЁСТКОСТЬ
1. Расчет на прочность
Сводится к определению диаметра вала, расчету изгибающих моментов, выбору марки материала вала.
Силы в зацеплении делятся на окружную силу P и радиальную силу R, которые определяют суммарную силу Q,действующую на вал и подшипники. Определим угол наклона силы Q1 и Q2 относительно оси Y, предварительно найдя численные значения P1, P2, R1, R2, Q1, Q2.
где: Д – делительный диаметр шестерён Z2 и Z3, (мм); Мкр – крутящий момент на расчетном валу, (Н), (рассчитан ранее).
R1=0,5·P1=0,5·2666,6=1333,3 H R2=0,5·P2=0,5·2105,2=1052,6 H Q1≈1,1·P1=1,1·2666,6=2933,2 H Q2≈1,1·P2=1,1·2105,2=2315,7 H
Найдём реакции опор:
; Тогда: ; Тогда:
; Тогда: ; Тогда:
Найдем изгибающие моменты:
Найдем максимальный изгибающий момент в опасном сечении: Определим диаметр вала d: Выбираем по таблице 9 из справочника (Анурьев В.И., II т.) или используя приложение 7: Выбираем округляя в большую сторону, находим d=45 мм. Приблизительно d можно найти по формуле: Определим марку материала вала. Допустимое напряжение на изгиб: , где: W – момент сопротивления в опасном сечении, м3; М и Мкр, - Н·м. Используя табл. 8 справочника (Анурьев В.И., II т.) или приложение 7 и, предварительно переведя МПа в кгс/см2, получим: σиз=78,8·10,2=803,7 кгс/см2; [σиз]=850 кгс/см2 для вала d=50мм из стали 40Х улучшенной.

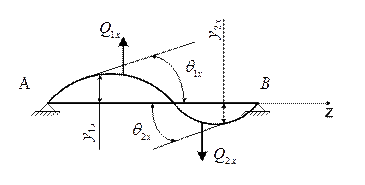

2. Расчет на жесткость Расчет жесткости сводится к определению прогибов Y, углов наклона оси вала θ и сопоставлению их с допустимыми. Угол наклона оси вала: где: Qих - силы Q1х; Q2х; Q1у; Q2у (кгс); l - расстояние между опорами, (см); d - диаметр вала, выбранный по таблице справочника, (см); Kq – коэффициент, учитывающий связь между точкой приложения силы и точкой, в которой определяют деформацию (гр. 4-7). В нашем случае они совпадают. Q1x=1308,7 H = 1308,7·0,102=133,5 кгс l = 800мм = 80см; d=45мм=4,5см; 300/800=0,37; по графику находим KQ=0,3. Допустимые величины: [Удоп] = 0,0005·l=0,0005·800=0,4 мм. l-расстояние между опорами, мм. В нашем случае У≥[Удоп]. [Θдоп]=0,001 рад. В нашем случае Θ≥[Θдоп]. Заключение: вал диаметром 45мм является не жестким, следует увеличить диаметр вала, например, d=50 мм и провести аналогичные расчеты по определению Θ и У и добиться выполнения неравенств У≤[Удоп], Θ≤[Θдоп]. После этого следует проверить вал с новым диаметром на изгиб, как было предложено ранее. Возможно, придется изменить марку материала. Приложение 1 Министерство образования РФ Санкт-Петербургский институт машиностроения __________________________________________________________________ Кафедра Металлорежущих станков и инструментов
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к курсовому проекту
«_________________________________________ _________________________________________»
Проект выполнил студент __________ группы ____________ /__________/
Руководитель проекта ___________________ /__________/
Санкт-Петербург 200___ Приложение 2
Форма штампа чертежей курсового проекта
Приложение 3
СОЕДИНЕНИЯ ЗУБЧАТЫЕ (ШЛИЦЕВЫЕ) ПРЯМОБОЧНЫЕ (ПО НОРМАЛИ СТАНКОСТРОЕНИЯ Н 24 – 7)

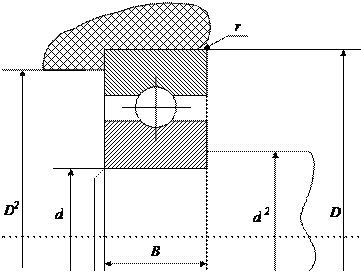

число зубьев х внутренний диаметр х наружный диаметр х х ширина шлицов (момент сопротивления при расчете на изгиб) Размеры, мм
Модули зубчатых и червячных колес (по нормалям станкостроения) 1; 1,5; 2; 2,5; 3; (3,5); 4; 5; 6; 8; 10 мм
Приложение 4
РЯДЫ ЧИСЕЛ ОБОРОТОВ И ПОДАЧ ПО ОТРАСЛЕВОМУ СТАНДАРТУ ОСТ 2 Н11-1-72 Для чисел оборотов (частот вращения) и подач рекомендуется принимать ряды со следующими знаменателями:
j = 1,25 (1,26):
j = 1,40 (1,41)
j = 1,60 (1,58)
В скобках указаны точные значения знаменателей, которые следует применять при расчетах. Числа оборотов не должны отклоняться от указанных значений более чем на ± 10 (j - 1) %.
Приложение 5
КОЭФФИЦИЕНТЫ ПОЛЕЗНОГО ДЕЙСТВИЯ ПЕРЕДАЧ
Кпд цилиндрической зубчатой передачи 8-7 ст. точности - 0,98; Кпд цилиндрической зубчатой передачи 6 ст. точности - 0,99; Кпд конической зубчатой передачи - 0,97; Кпд клиноременной передачи - 0,96; Кпд одного подшипника качения - 0,995; Кпд упругой муфты - 0,98
Приложение 6
Шариковые радиальные однорядные подшипники по ГОСТ 8338-75
Приложение 7
Диаметр вала d из расчета на усталость при одновременном действии изгибающего и крутящего моментов
Допускаемые напряжения [σиз], кгс/см2, для стальных валов
