Разрез по краю ванны

Крепление инженерного оборудования в каркасном доме

13.4.1 Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса (рисунок 13-4). Размер отверстия в балках не должен быть больше четверти высоты балки (рисунок 13-5).

Рисунок 13-4 — Крепление воздуховодов

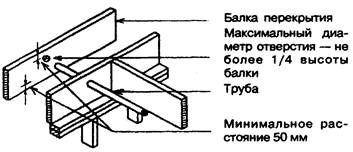

Рисунок 13-5 — Размещение отверстия для пропуска труб

и электропроводки в балках перекрытия

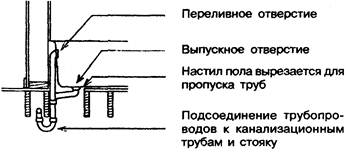

Рисунок 13-6 — Детали установки умывальника и ванны

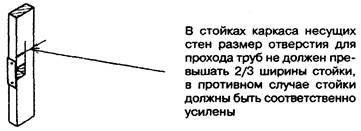

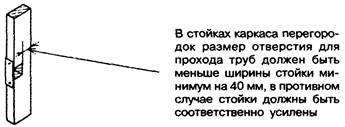

Рисунок 13-7 — Вырезы в стойках каркаса для прохода труб

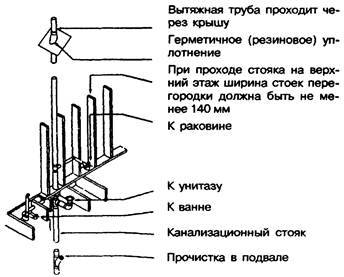

Рисунок 13-8 — Прокладка канализационных труб в каркасе дома

13.4.2 Умывальники и ванны крепятся к стойкам несущих стен, как указано на рисунке 13-6. Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять, для чего с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка (рисунок 13-7).

13.4.3 При прокладке канализационных труб в каркасе дома отверстие вокруг стояка должно быть плотно заделано вокруг трубы (рисунок 13-8).
