Инженерные мины

Инженерные мины — противопехотные, противотанковые, фугасы и т.д. также являются непременными находками на полях былых сражений. Все они в разной степени представляют опасность. На особую опасность таковых указывает наличие взрывателя.
Из всего многообразия инженерных боеприпасов периода Второй мировой войны к числу наиболее часто встречающихся на полях сражений относится советская противотанковая мина ТМ-35 и ТМ-35М в металлическом жестяном корпусе, которые различаются практически только размером в высоту и соответственно весом ВВ. Мина имеет прямоугольную форму, напоминает небольшой ящик с двойной крышкой. Её размеры (мм): длина 230, ширина 220, высота 85 (116). Начинялась ВВ путем заливки жидким толом или толовыми шашками, общим весом 3 и 4 кг. Устанавливалась как на нажимное (противогусеничное) срабатывание так и на растяжку.

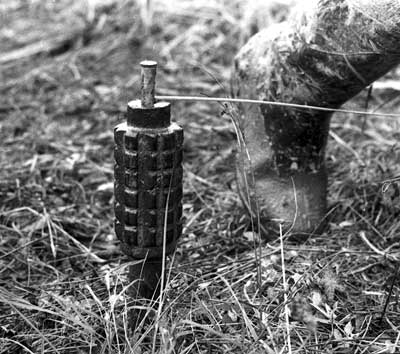

Противопехотная мина «ПОМЗ-2».

Довольно часто встречается советская противопехотная мина ПОМЗ. Эти мины выпускались в металлических, бетонных и стеклянных корпусах. Имели маркировку ПОМЗ-1, 2, 2М. Представляют собой цилиндр высотой 135 мм, диаметром 65 мм, с ребристой поверхностью в металлическом корпусе (прозвище — кукуруза) и гладкой поверхностью в бетонном и стеклянном корпусе. Снизу в полость корпуса вставлялась тротиловая шашка весом 0,75 г. Шашка подпиралась деревянным колышком, который втыкался в грунт и служивший опорой для мины. Взрыватель МУВ вставлялся в верхнюю часть корпуса. Общий вес мины 2 кг.
Аналогичного внешнего вида и устройства мину выпускали и немцы (Schtok mine).
Советской промышленностью выпускались мины противотанковые, противопехотные, дорожные, рельсовые, диверсионные, сюрпризы и т.д. Но их трудно встретить в ходе поисковых работ, т. к. в основном весь ассортимент изготавливался в деревянном и бумажном корпусе. Соответственно, в настоящее время, обнаруженная мина, бывшая в деревянном или бумажном корпусе, выглядит как некая масса ВВ, состоящая из толовых шашек или плавленых слитков.
Немцы изготавливали значительно больший ассортимент инженерных боеприпасов. В качестве корпуса так же применялись металл, стекло, бетон, бумага, дерево.
К числу наиболее часто встречающихся и особо опасных противопехотных мин можно отнести германскую прыгающую мину S-Mine 35 (укупорочная маркировка S.Mi.Z. 35). Немцы её называли springminen (шпрингминен) — прыгающая мина, которая в силу своего устройства получила прозвище — «лягушка».

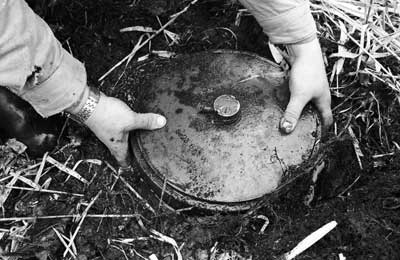

Противотанковая мина Tmi-35.
Её нельзя смещать не убедившись в отсутствии донного взрывателя.

Как уже отмечалось, на особую опасность любого боеприпаса прежде всего указывает наличие взрывного устройства. «Лягушка» же имела два под углом расположенных друг к другу взрывателя (рожки), которые ввинчивались в верхнюю часть цилиндрического корпуса. Наличие этих «рожек» указывает на то, что мина установлена на натяжное действие. Эта же мина устанавливалась и на нажимное действие, на что указывают три «уса» расположенных по кругу на верхней части корпуса мины. Стенки её внутреннего корпуса начинялись различного вида шрапнелью (шарики, ролики подшипников, и др.), при взрыве имеет большую зону поражения. В центре верхней части мина имеет колодец для установки вышибного взрывателя, поджигающего пороховой заряд, который выталкивает мину вверх. Пороховой заряд в свою очередь через 3–4 секунды приводит в действие детонирующие взрыватели, которые устанавливаются в три колодца, расположенные вокруг центрального вышибного колодца. Итого, в боевом положении мина может иметь от двух до четырех детонаторов, что и подводит «под монастырь» особо любознательных поисковиков при попытке её разборки.
Германские противотанковые мины в металлическом корпусе имели наиболее широкое распространение следующих видов: T-Mine (танковая мина) -35, T-Mine-42, T-Mine-43.
Это мины нажимного действия. Основное их назначение — уничтожение тяжелой гусеничной и колесной техники. Внешний вид — круглая, плоская, напоминает сковороду с крышкой. Необходимое усилие для их срабатывания — от 100 до 250 кг. Необходимое усилие для срабатывания регулируется пружиной, имеющейся под верхней крышкой корпуса. Такая мина, установленная на противогусеничное поражение, для пешехода не представляет опасности. Однако, кроме прямого назначения, могла использоваться для поражения пехоты. В этом случае мина устанавливалась на срабатывание проволочной растяжкой, прикрепляемой в пружинной чеке сбоку взрывного устройства. В боковой и донной части корпуса такой мины имеются дополнительные колодцы для взрывателей при установке её на неизвлекаемость.
В ходе поисковых работ нередко встречаются и стандартные заряды — фугасы. Они представляют собой металлический ящик с ручкой для переноски, герметически запаянный, начиненный взрывчаткой массой от одного до пяти килограмм. Без взрывателя не представляет особой опасности.
