Системы с распределенными параметрами




ЛЕКЦИЯ №9

ЛЕКЦИЯ 8

Линейные системы (продолжение)

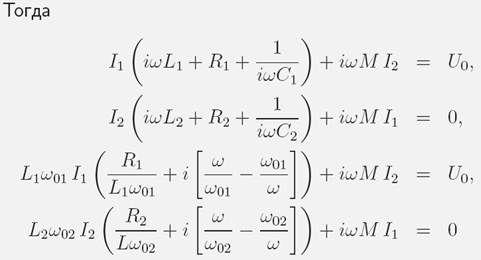

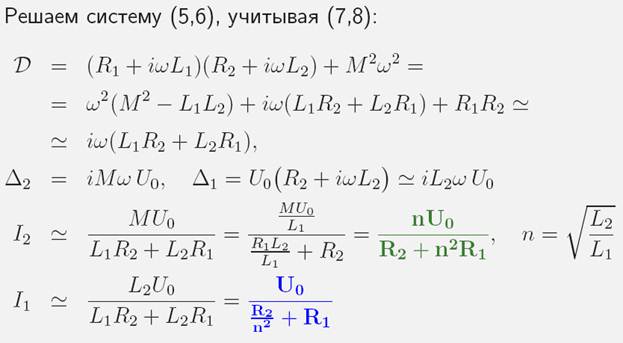

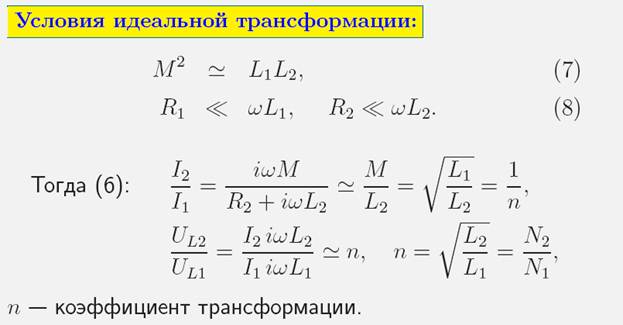

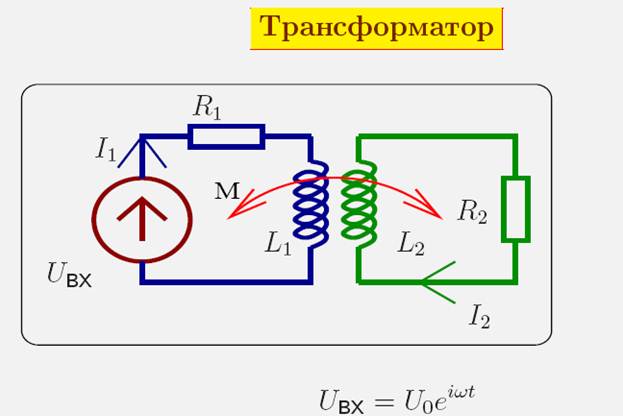

Связанные колебательные контуры. Свободные колебания связанных контуров. Коэффициент связи. Частоты связи. Вынужденные колебания в связанных контурах. Коэффициент передачи системы связанных контуров. Связанные резонаторы. Трансформаторы. Условия идеальной трансформации.

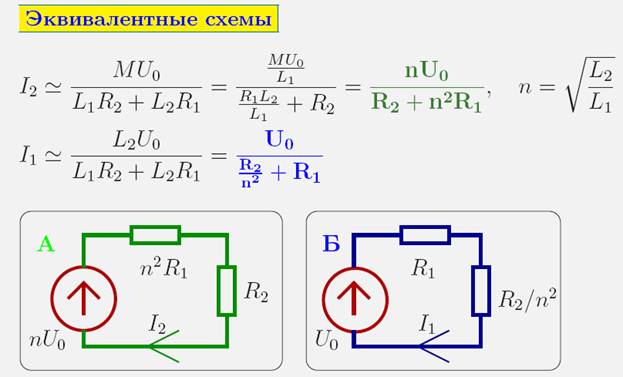

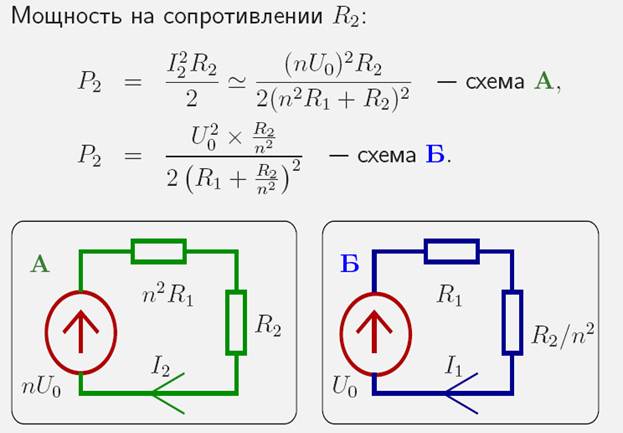

А: приведена к выходу Б: приведена ко входу

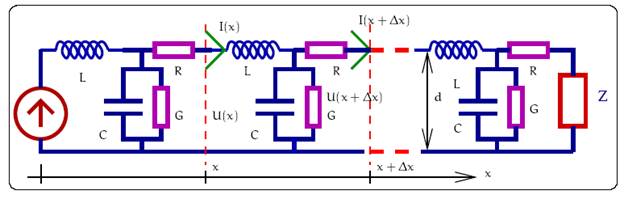

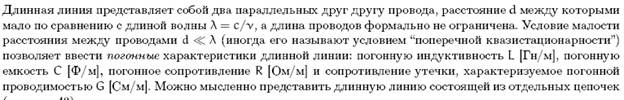

Распределенные системы. Двухпроводная лини как пример волноведущей системы. Анализ процессов распространения сигналов в длинных линиях. Телеграфные уравнения. Волновое уравнение. Бегущие и стоячие волны. Коэффициент отражения. Отрезки длинных линий как аналог сосредоточенных реактивных элементов. Примеры использования. Телеграфные уравнения

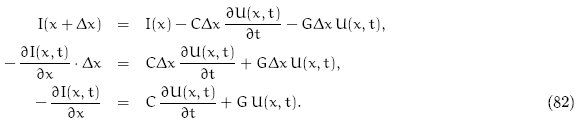

Уравнения (82) и (2) наз. телеграфными уравнениями.
