Комплект автомата

БОЕПРИПАСЫ К АК

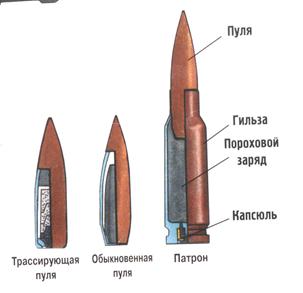

Обыкновенная пуля предназначена для поражения живой силы противника, расположенной открыто и за масками,пробиваемыми пулей

Трассирующая пуля предназначена для поражения живой силы противника. Кроме того,при полете в воздухе она на дальностях стрельбы до 800м. оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.

Головная часть пули окрашена в зеленый цвет

Бронебойно-зажигательная пуля предназначена для зажигания горючих жидкостей и поражения живой силы противника, находящейся за легкими броневыми прикрытиями, на дальностях до 300 м

Головная часть пули окрашена в черный цвет с красным пояском

В комплект АКС74у входит:

1. один пенал с принадлежностью (в пенале находятся: отвертка, выколотка, ершик, протирка);

2. три запасных магазина;

3. четыре обоймы;

4. два переходника;

5. одна сумка для переноски магазинов и принадлежности;

6. масленка;

7. шомпол.

1. ''шомпол '' применяется для чистки и смазки канала ствола, а также каналов и полостей автомата

2. ''протирка '' служит для чистки и смазки каналов ствола,а также каналов и полостей автомата

3. ''ершик'' используется для чистки канала ствола раствором РЧС

4. ''выколотка, отвертка'' применяются при разборке и сборке автомата

5. пенал служит для хранения протирки, ершика, отвертки, выколотки

6. ''масленка _'' служит для хранения смазки, переносится она в кармане сумки для магазинов

7. '' обойма '' служит для переноски патронов и ускоренного снаряжения магазина патронами

8. ''_переходник_'' служит для соединения обоймы с магазином при снаряжении его патронами.

НЕПОЛНАЯ РАЗБОРКА

АКС74у

Порядок неполной разборки:

1. Отделить магазин. После этого проверить, нет ли патрона в патроннике.

2. Вынуть из сумки шомпол и пенал принадлежности

3. Отделить пламягаситель

4. Открыть крышку ствольной коробки

5. Отделить возвратный механизм

6. Отделить затворную рамку с затвором

7. Отделить затвор от затворной рамки

8. Отделить газовую трубку со ствольной накладкой

Порядок сборки после неполной разборки:

1. Присоединить газовую трубку со ствольной накладкой

2. Присоединить затвор к затворной рамке

3. Присоединить затворную рамку с затвором к ствольной коробке

4. Присоединить возвратный механизм

5. Закрыть крышку ствольной коробки

6. Спустить курок с боевого взвода и поставить на предохранитель

7. Присоединить к автомату пламегаситель

8. Вложить в сумку шомпол и пенал

9. Присоединить магазин к автомату

ОСМОТР АВТОМАТА

Осмотр автомата в собранном виде

При проверке исправности прицела и мушки убедиться, что прорезь на гривке прицельной планке не имеет забоин, хомутик плавно передвигается по прицельной планке и надежно закрепляется в установленном положении защелкой, пружина надежно удерживает прицельную планку, мушка не погнута и прочно удерживается в полозке, риска на полозке совподает с риской на основании мушки, полозок прочно удерживается в основании мушки.

Проверка правильности работы частей и механизмов

Поставить переводчик огня на автоматический огонь отвестизатворную раму за рукоятку назад до отказа, нажать на спусковой крючок и удерживая его сопроводить затворную р в переднее положение. При подходе затворной рамы в переднее положение должен быть услышен щелчок (удар курка по ударнику.

Поставить переводчик огня на одиночный огонь огонь нажать на спуск курка; оттянуть затворную раму назад не отпуская спусковой крючок, сопроводить затворную раму в переднее положение. При отпускании спускового крючка должен быть услышен щелчок (это курок вышедший из сцепления с щепталом одиночного огня становится на боевой взвод) Поставить автомат на предохранитель и и нажать на спусковой крючок, при этом курок не должен срываться с боевого взвода.
