Рычажная передачи грузовых вагонов

Назначение и требования к рычажным передачам

Тормозная рычажная передача предназначена для передачи усилия, развиваемого на штоке тормозного цилиндра, на тормозные колодки. В состав рычажной передачи входят триангели или траверсы с башмаками и тормозными колодками, тяги, рычаги, подвески, предохранительные устройства, соединительные и крепежные детали, а также автоматический регулятор выхода штока тормозного цилиндра.

По действию на колесо различают рычажные передачи с односторонним и двусторонним нажатием колодок. Выбор конструкции рычажной передачи зависит от количества тормозных колодок, которое определяется необходимой величиной тормозного нажатия и допускаемым удельным давлением на колодку.

Тормозная рычажная передача с двусторонним нажатием колодок имеет преимущества по сравнению с односторонним нажатием. При двухстороннем нажатии колодок колесная пара не подвергается выворачивающему действию в буксах в направлении силы нажатия колодок; удельное давление на каждую колодку меньше, следовательно, меньше износ колодок; коэффициент трения между колодкой и колесом больше, однако рычажная передача при двустороннем нажатии значительно сложнее по конструкции и тяжелее, чем при одностороннем, а температура нагрева колодок при торможении выше. С применением композиционных колодок недостатки одностороннего нажатия становятся менее ощутимыми вследствие меньшего нажатия на каждую колодку и более высокого коэффициента трения.

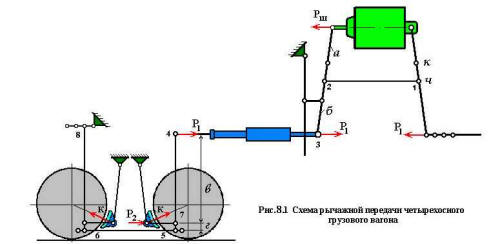

Для всех грузовых вагонов колеи 1520 мм характерной особенностью конструкции тормозной рычажной передачи является одностороннее нажатие тормозных колодок на колеса и возможность применения чугунных и композиционных колодок. Настройка рычажной передачи на определенный тип тормозных колодок выполняется перестановкой валиков затяжки 1-2 в соответствующие отверстия горизонтальных рычагов тормозного цилиндра (рис. 8.1). Ближние к тормозному цилиндру отверстия к используются при композиционных колодках, а дальние отверстия ч - при чугунных колодках.

Устройство тормозной рычажной передача четырехосного грузового вагона показано на рис. 8.2. Шток 6 поршня тормозного цилиндра и кронштейн мертвой точки 7 соединены валиками с горизонтальными рычагами 10 и 4, которые в средней части связаны между собой затяжкой 5. Затяжка 5 устанавливается в отверстия 8 при композиционных колодках, а при чугунных колодках в отверстие 9. С противоположных концов рычаги 4 и 10 сочленены валиками с тягой 11 и авторегулятором 3. Нижние концы вертикальных рычагов 1 и 14 соединены между собой распоркой 15, а верхние концы рычагов 1 соединены с тягами 2, верхние концы крайних вертикальных рычагов 14 закреплены на рамах тележек с помощью серег 13 и кронштейнов. Триангели 17, на которых установлены башмаки 12 с тормозными колодками, соединены валиками 18 с вертикальными рычагами 1 и 14.

Для предохранения от падения на путь триангелей и распорок в случае их разъединения или обрыва предусмотрены предохранительные угольники 19 и скобы. Тормозные башмаки и триангели 17 подвешены к раме тележки на подвесках 16. Тяговый стержень регулятора 3 соединен с нижним концом левого горизонтального рычага 4, а регулирующий винт — с тягой 2. При торможении корпус регулятора 3 упирается в рычаг, соединенный с горизонтальным рычагом 4 затяжкой. Аналогичную рычажную передачу, отличающуюся только размерами горизонтальных рычагов, имеют полувагоны, платформы, цистерны и др.
Действие рычажной передачи четырехосного вагона подобно действию рассмотренной выше рычажной передачи (рис. 8.1). Для ручной регулировки рычажной передачи (рис. 8.2) в тягах 2, серьгах 13 и затяжках 15 имеются запасные отверстия.

Привод ручного тормоза посредством тяги соединен с горизонтальным рычагом 4 в точке соединения с штоком 6 тормозного цилиндра, поэтому действие рычажной передачи будет такое же, как и при автоматическом торможении, но процесс совершается медленнее.
Наиболее ответственными деталями рычажной передачи грузовых вагонов являются триангели с глухой посадкой тормозных башмаков 3 (рис. 8.3). Закладка 2 устанавливается с внутренней стороны башмака. Размещенный за башмаком наконечник 5 ложится на полочку боковой балки тележки в случае обрыва подвески 4 и предохраняет триангель от падения на путь. Смонтированные на цапфах детали закрепляются корончатыми гайками 8 и фиксируются шплинтами 9. Колодки 7 крепятся в башмаках чеками 6. Триангель шарнирно соединяется с боковыми балками тележки посредством подвесок 4. Все грузовые вагоны должны иметь подвески башмаков с резиновыми втулками в отверстиях (рис. 8.4). Это позволяет снять нагрузки с подвески, вызывающие усталостные трещины, предупреждает изломы и падение деталей на путь.

Для повышения надежности рычажной передачи и предупреждения падения затяжек и тяг обе полосы 1) каждого вертикального и горизонтального рычага сваривают между собой планками 2. Соединительные валики при постановке в отверстия таких рычагов крепятся как обычно шайбой и шплинтом диаметром 8 мм. Дополнительно со стороны головки валика в специально приваренные щечки 3 вставляется предохранительный шплинт такого же диаметра, чтобы предотвратить выпадение валика, если основной шплинт будет утерян. Тяги и горизонтальные рычаги около цилиндра снабжены предохранительными и поддерживающими скобами. С целью удержания тормозных колодок с зазором относительно поверхности катания колеса в положении отпуска между распорками 2 триангеля и вертикальным рычагом 4 устанавливают отводящее устройство в виде скобы 5, которую надевают, разъединив распорку 6 и вертикальный рычаг 4. После соединения валиком 1 распорки и рычага скоба 5 удерживает триангель от поворота относительно валика 3 и обеспечивает зазор между колесом и колодкой.
