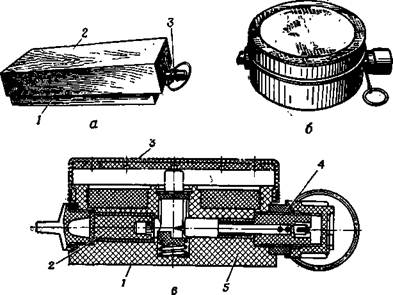

Рис. 50. Противопехотные мины:

a — мииа ПМД-6М: ' — корпус; 1 — иажимная крышка; 5 — взрыва-тель; б — мина ПМН; в — разрез мины ПМН: / — корпус; 1 — дето-натор; S — нажнмная крышка; 4 — взрыватель; 5 — взрывчатое веще-

Принцип действия противотанковой мины. При наезде гусе-ницей или колесом на мину ее крышка сминается и опускается до упора взрывателем в промежуточный детонатор. При дальнейшем смятии нажимной крышки корпус взрывателя останавливается,

a ударный механизм продолжает опускаться вниз. В это время перерезается чека, удерживающая пружину ударника в сжатом состоянии; как только чека перережется, ударник иод действием

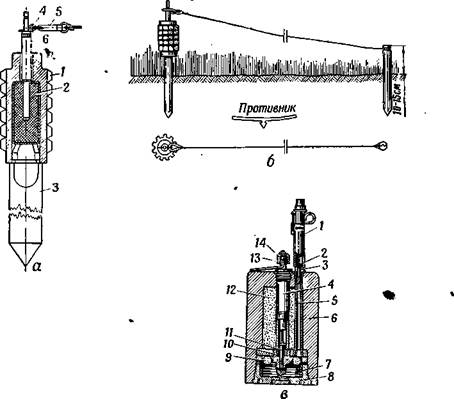

Рис. 51. Противопехотные осколочные мины:

a — мниа ПОМЗ-2М: / — корпус; 2 — тротиловая шашка массой 75 г; 3 — установочный колышек; 4 — боевая чека: 5 — карабиичик; 6 — взрыватель; б — схема устаиовки мииы ПОМЗ*2М. в — мнна ОЗМ-4: / — взрыватель МУВ-2 (МУВ); 2 — капсюль-воспламенитель; 3 — ниппель; 4 — запал; ' 5 — трубка; 6 — корпус мины: 7 — натяжной трос; 8 — дно; 9 — вышнбной заряд; 10 — пружниа;*" — ударник иакольного мехаиизма; 12 — заряд ВВ; 13 — пробка с дужкой; 14 — колпачок

освобожденной пружины с болыпой силой накалывает запал и взрывает мину.

Установка мин. Противотанковые мины устанавливаются на местности вручную и с помощью минных заградителей.

При установке мин вручную необходимо отрыть лунку, уста^ новить в нее мину, ввернуть в крышку взрыватель и перевести его в боевое положение. Для того чтобы перевести взрыватель в боевое положение, надо удалить из него предохранительную чеку, нажать до отказа на кнопку взрывателя и утопить ее запод-лицо с крышкой. При этом должны быть слышны щелчок и ра-бота замедлительного устройства. После этого мина маскируется под фон окружающей растительности.

Таблица 10

	Тактико-технические данные противотанковых и і ».	іротивопехотных	мин
	Противотанковые мины	•'	Протнвопехотные мнны
Наименованяе	*
	ТМД-Б	ТМ-57	пмн	ПОМЗ-2	ОЗМ-4	ПМД-6М
Обшая масса мииы, кг	9.0—9.7		0,550	1.770		0.493
Масса заряда ВВ, кг	. 4.8—6.7	6,5	0,200	0,075 '	0,170	0,200
	—			—	90.
				—
		—	—	—	«
		—	—	—	—	—
Ралиус сп.пошного по-			*
ражения, м....	~~	""—	-—			__
Усилие, необходимое для срабатывания, кг	200—500	200—500	8—25	0,5—1,3	0,5—1.3	6—28
Материал корпуса..	Дерево	Металл	Пластмасса Чугун	Чугун	Дерево
	МВ-5	MB-57 МВЗ-57 МВШ-57	МУВ-2	МУВ-2	МУВ-2	МУВ-2

Противопехотные мины применяются для поражения живой силы противника. При взрывании они наносят поражение фугас-ным действием — мины ПМД-6М и ПМН (рис. 50) и осколками — мины ПОМЗ-2М и ОЗМ-4 (рис. 51).

Фугасные мины при взрыве поражают, как правило, одного человека. Осколочные могут поразить одновременно нескольких человек.

По принципу приведения в действие противопехотные мины подразделяются на мины нажимного и натяжного действия.

Противопехотные мины состоят из корпуса, заряда взрывча-того вещества и взрывателя с предохранительньщ устройством для безопасности установки. Корпуса осколочных мин при взрыве заряда дробятся на мелкие осколки и разлетаются на расстояние 25—30 м.

Основные тактико-технические данные противопехотных мин приведены в табл. 10.

Противотанковые мины американской армии делятся на про-тивогусеничные— мины М6А2, М7А2, M15, M19 и противоднище-вые — мина M21. Тактико-технические данные приведены в табл. 11.

Противогусеничные мины состоят из металлического корпуса, заряда взрывчатого вещества и механическо-го взрывателя нажимного действия.

Рис. 52. Противоднищевая ми-на M21: / — корпус;! — крышка; 3 — сталь- ная облнцовка; 4 — взрьшатель; 5 — штырь; 6 — предохранительное кольцо; 7 — заряд ВВ

Взрыватели имеют предохрани-тельное устройство, с помощью кото-рого они устанавливаются в боевое и безопасное положение. Если мина находится в боевом положении, то стрелка колодки предохранительного устройства совмещена со словом «Armed»; при положении мины в безо-пасном положении — словом «Safe». Ha взрывателе мины M19 вместо этих слов указаны их начальные буквы «А» и «S».

Принцип действия мин. При 'на-езде гусеницей танка на мину, уста-новленную в боевое положение (стрел-ка на взрывателе совмещена со сло-

вом «Armed»),- нажимная крышка опускается и приводит в дей-ствие взрыватель. Ударный механизм взрывателя срабатмвает и вызывает взрыв мины,

Противоднищевая мина M21 (рис. 52) состоит из цилиндриче-ского корпуса, кумулятивного заряда взрывчатого вещества и штыревого взрывателя. При задевании за штырь взрывателя лю-бой точкой боевой машины мина взрывается.
