Создать новый шейп файл

(рис 3)

В поля вписать:

Имя – точки мониторинга

Тип объектов – точки (point)

Нажать ОК

Созданный слой отобразится в содержании папки проекта C/Vladikavkaz в ArcCatalog. Чтобы его открыть в окне ArcCatalog – двойной щелчёк по созданному слою Точки мониторинга. Откроется окно Свойства шейп-файла (рис.5). Открыть в нём вкладку Поля.

(рис.4)

Ставим курсор на свободное поле под id, щелчок левой кнопкой мыши.

Заполняем поля шапки таблицы (создаем те столбцы в базе данных, которые потом будут применяться для анализа созданного слоя или построения диаграмм). Если данные находятся в файлах Microsoft Office Word или Excel, то удобнее и быстрее будет копировать данные, особенно при работе с большими массивами данных (сочетания клавиш: Ctrl C – копировать, Ctrl V – вставить).

В поле Тип данных – для адреса и номера мониторинговых точек выбрать – text (длина поля – 100 символов), для столбцов с результатами хим.анализа – double (длина поля – 50 символов).

Название каждого поля следует писать латинскими буквами без пробелов, разделяя слова знаком _ Нижнее_подчёркивание.

Например подпись поля характеризующего максимальное превышении е ПДК кадмия будет выглядеть следующим образом: Cd_max. (См.рис.5).

Если программа выдаёт сообщение об ошибке (некорректное имя слоя, или имя поля), то слой необходимо создать заново и повторить те же операции устранив ошибку.

Закрыть диалоговое окно ArcCatalog.

Рис.5

Перейти в окно ArcMap.

Добавить данные из папки с проектом C/Vladikavkaz.

Выбрать вновь созданный слой Точки мониторинга (рис.6).

Рис.6

Следующий этап – вынос точек мониторинга на карту.

Эту операцию можно выполнить несколькими способами.

Способ 1: Вынести объекты по растру

1. Редактор → начать редактирование → выбрать инструмент Скетч (карандаш).

2. Во вкладке Целевые слои указать Точки мониторинга.

3. Нанести точку на карту (по растровой подложке)

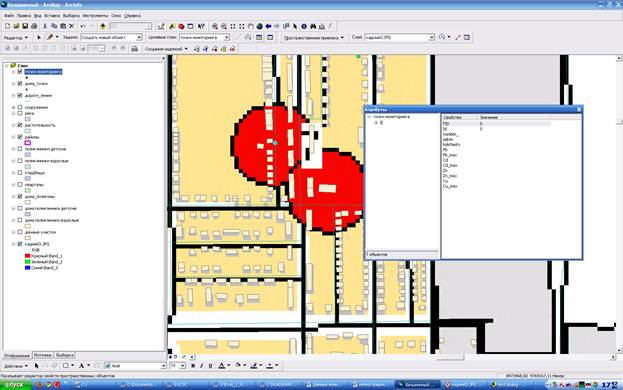

4. Нажать кнопку Атрибуты (рис.7) и заполнить все поля базы данных.

5. Создав точечные объекты → Редактор → Завершить редактирование.

Рис.7

Способ 2: Вынести объекты по адресной привязке

1. Редактор → начать редактирование → сделать рабочим (щелчок левой кнопкой мыши, синее выделении е слоя) слой содержащий адресную привязку объектов, в данном случае – слой Дома полигоны

2. Правой кнопкой мыши на нем → Открыть таблицу атрибутов МЕТОД → Создать новую выборку → Опции → Выбрать по атрибуту → двойной щелчок по полю Улица → один щелчок по «=» → кнопка Получить значения. Чтобы не искать название улицы в окно Перейти выставить курсор и набрать начальные буквы названия улицы. В окне Уникальные значения выделится серым цветом искомая улица → дважды щелкнуть по ней → команда AND →двойной щелчок по полю Дом → «=» →Уникальное значение → выбрать номер → Применить

Рис. 8, 9, 10, 11.

Рис.8 Открыть таблицу атрибутов слоя Дома полигоны

Рис.9 Опции → выбрать по атрибуту

Рис.10 выборка по атрибутам

Рис.11 Идентификация объекта по выбранным атрибутам

3. В таблице Атрибуты дома полигон нажать кнопку выбранные → отобразятся голубым цвет ом строки (одна или несколько в зависимости от того сколько строений на карте) → перед полем FID, есть пустое поле, на нужной с троке возле серой стрелки щелкнуть правой кнопкой мыши – появится идентификатор объектов → отобразится окно с информацией об объекте

Рис.12Приблизить к выбранным объектам

4. Нажать кнопку Приблизить к выбранным объектам на верхней панели и нструментов (рис.12). Карта сместится и увеличится в сторону выбранного объекта.

5. Перейти в окно таблицы атрибутов слоя Дома полигоны. Нажать кнопку Очистить выбранные объекты на верхней панели и нструментов (рис.13). Это необходимо для того чтобы можно было перейти работать со слоем Точки мониторинга.

Рис.13 Очистить выбранные объекты

6. Выбрать инструмент Скетч (карандаш) → нанести точку на карту → заполнить таблицу атрибутов.

7. Создав точечные объекты → Редактор → Сохранить изменения.

8. Завершить редактирование.

Обновление векторных картографических данных

Отображение слоя по атрибутам.

В левой части окна, выделить правой кнопкой мыши слой Точки Мониторинга, выбрать Свойства.

Откроется окно Свойства слоя.

Выбрать вкладку Символы.

В левой части открывшейся вкладки выбрать Категории → Градуированный символ.

Если надо отобразить загрязнения по полю Cd, то выбирают соответствующее поле в базе данных.

Кнопка Добавить значение (см.рис.14). так на каре отобразятся все значения по этому химическому элементу.

Указать число классов, размер символа – градации или интервалы интенсивности загрязнения программа выставляет автоматически.

Рис.14

Заключение

Вставить свои варианты карт!!! По заданию. Подписать их. (рис.№___ «Содержание Pb в почвах г.Владикавказ на 2013 г.») и сделать выводы по загрязнению.
