Программирование сети

Для того, чтобы сеть правильно функционировала, необходимо произвести ее программирование. Для программирования сети служит сетевой инструментарий - программа LonMaker. Однако программирование сети, несмотря на название, не требует от инсталлятора ни строчки написания кода. Достаточно установить связи между сетевыми переменными и настроить конфигурационные свойства. Программа LonMaker позволяет осуществлять значительное количество операций по управлению сетью, не обращаясь к другому инструментарию. Она обеспечивает проектирование сети, ввод устройств в эксплуатацию (передачу программы на устройство), тестирование сети, тестирование устройств, создание отчетов по устройству и сети в целом, и многое другое.

Сетевая диаграмма, или программа сети, отображается в виде устройств и их функциональных блоков. Внизу в виде зеленых и желтых прямоугольных фигур обозначены устройства.

На приведенной диаграмме отображены четыре устройства – маршрутизатор RTR-1, два цифровых контроллера DIO-1 и DIO-2, а так же датчик MDS-LON. Эти устройства соединены двумя физическими каналами Channel1 и Channel2. Эти каналы физически разделены между собой маршрутизатором. Один канал, Channel2, это канал TP/FT, другой канал, Channel1, это канал IP. К каналу IP присоединен компьютер LNS.

Здесь же, на этой диаграмме, отображены имеющиеся на устройствах функциональные блоки и связи между ними. Функциональные блоки – голубые прямоугольники со скругленными краями. У каждого функционального блока обозначен набор входных и выходных сетевых переменных. Линиями обозначены связи между сетевыми переменными, образующие собственно программу сети.

Чтобы на примере проиллюстрировать процесс инсталляции сети, приведем одну из лабораторных работ курса «Введение в технологию LonWorks», на которой шаг за шагом создается приведенная выше сетевая диаграмма.

Первым шагом запустите программу LonMaker. Эта программа построена на основе программы MS Visio, поэтому имеет знакомый интерфейс. Слева в LonMaker имеется окно папок мастер-фигур. Мастер-фигуры соответствуют тому типу оборудования, которое будет ставиться в проект. Мастер-фигуры и файлы внешнего интерфейса обычно поставляет производитель оборудования. Так же их можно скачать сайта производителя или из каталога ассоциации LonMark. На верхней панели инструментов имеется новый пункт – специальное меню LonMaker. Это меню позволяет управлять всеми свойствами сети. Так же при создании проекта автоматически создается блок, отображающий в сети место сетевого инструментария, или ту точку, к которой присоединен данный компьютер с проектом.

Теперь при помощи программы LonMaker можно начинать программирование сети. Первым шагом создается канал LON TP/FT-10. В окне папок мастер-фигур откройте вкладку Basic Shapes (или NodeBuilder Basic Shapes, в зависимости от конфигурации программного обеспечения). Выберите фигуру канала Channel и перетащите в окно проекта на чистый лист.

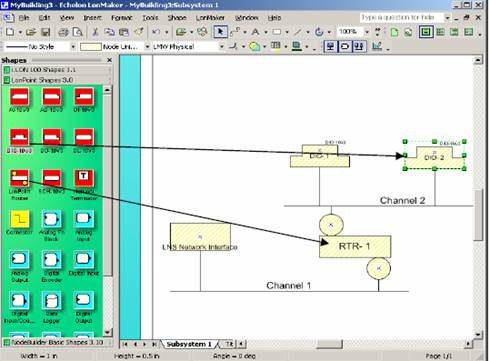

Затем точно таким же, способом «перетащил и бросил», перетащите с вкладки мастер-фигур шаблоны всех устройств, которые будут установлены в сети. Первым необходимо установить маршрутизатор, затем все остальные устройства.

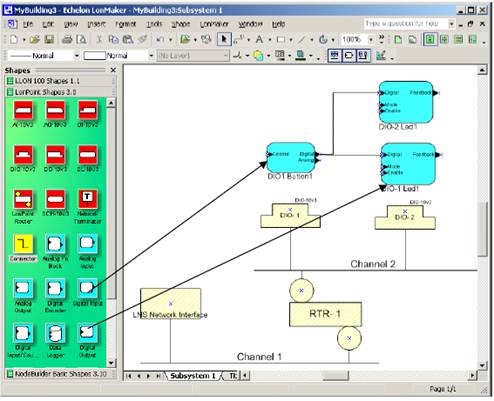

Сетевая диаграмма приобретет указанный на рисунке выше вид. Все устройства логически присоединены к каналу. Теперь необходимо точно так же перетащить на диаграмму функциональные блоки. Напомним, что функциональные блоки – это графические изображения входов-выходов программ, заложенных в устройство. Функциональные блоки определяют внешний интерфейс устройства. Затем, перетаскивая шаблон коннектора, можно создать связи между сетевыми переменными.

Так выглядит сетевая программа. В представленном проекте по нажатию кнопки Button1 включаются лампочки DIO1_Led1 и DIO2_Led1. Это лампочки на различных устройствах. Осталось правильно определить конфигурационные свойства. Это делается при помощи специальных программок-плагинов, поставляемых вместе с устройствами.

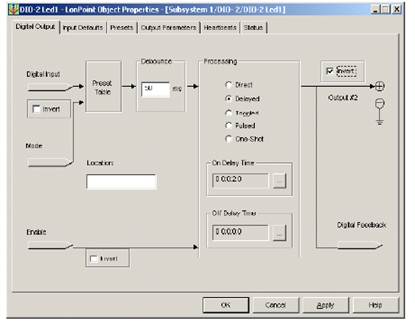

Так выглядит плагин, предназначенный для настройки контроллера освещения, а проще говоря, электрической лампочки с LON-интерфейсом. Здесь установлены стандартные параметры и в дополнение к ним введена задержка срабатывания 2 секунды. По желанию пользователь может инвертировать сигнал, настроить работу входов разрешения, ввести фильтрацию сигнала и изменить алгоритм функционирования устройства (прямая передача, задержка, защелка-триггер, импульс).

Если работоспособность устройства вызывает сомнения, его можно протестировать. На приведенном рисунке показано окно результатов тестирования устройства.

В данном случае тестируется маршрутизатор RTR-1. Как видно из сообщения, тест устройства прошел успешно и его можно использовать в работе. Точно так же LonMaker может протестировать остальные устройства и при желании выдать сводку по состоянию всей системы.

В данном примере показано, как LonMaker применяется при создании простых сетевых программ LonWorks. Сетевая программа написана, сконфигурирована и готова к работе. Конечно же, в сложных проектах применяются многостраничные схемы, разбитые на подсистемы, но принципы их программирования точно такие же.
