Лекція 8

Системи ГВП промислових підприємств.

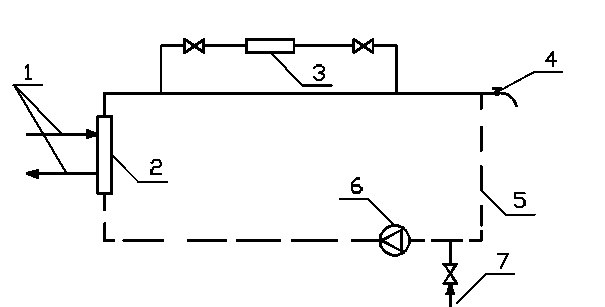

Рис. 8.1. Схема гарячого водопостачання з верхнім баком-акумулятором.

Рис. 8.2. Схема гарячого водопостачання з нижнім баком-акумулятором

1 – подавальний та зворотній трубопровід теплової мережі

2 – підігрівач системи ГВП;

3 – бак акумулятор;

4 – система ГВП;

5 – циркуляційний трубопровід;

6 –циркуляційний насос;

7 – холодна вода з водопроводу;

8 – підвищувальний насос системи ГВП.

Рис. 8.3. Система гарячого водопостачання з безпосереднім

нагріванням води парою.

Вибір джерела теплоти промислового підприємства.

Для теплопостачання промислових об’єктів використовують ТЕЦ та промислово-опалювальні котельні.

Вибір джерела теплоти здійснюється на основі техніко-економічних розрахунків, у відповідності зі схемою теплопостачання промислової зони або міста.

Важливим етапом є вибір палива. Потрібно намагатися вибирати тверде паливо.

Розробка схеми теплопостачання складається з таких етапів:

Збір інформації по існуючим та перспективним тепловим навантаженням промислового підприємствам.

Збір інформації по джерелам теплоти (теплова потужність, марки котлів, можливість розширення).

Розробка варіантів теплопостачання П.П. на перспективу.

Техніко-економічне розрахунки та вибір варіанту теплопостачання промислової зони.

Вибір обладнання джерела теплоти здійснюється для таких режимів:

1. режим при розрахунку температури зовнішнього повітря на опалення;

2. режим при середній температурі найбільш холодного місяця;

3. режим при середній температурі опалювального періоду;

4. режим неопалювального періоду.

Вибір обладнання котельні або ТЕЦ здійснюється у відповідності з І режимом з урахуванням власних потреб котельні (без резервного обладнання). При виборі обладнання промислової опалювальної котельні враховується, що при виході з ладу одного котла повинно забезпечуватися 100% технологічного навантаження, а сантехнічне навантаження постачається за ІІ режимом.

При виборі обладнання ТЕЦ при виході з ладу одного парогенератора повинні забезпечуватися 100% техн. Споживачів, сантехнічних – по ІІ режиму та допускається зменшення вироблення електроенергії на 10%.

При виборі обладнання джерела теплоти враховують втрату теплоти в теплових мережах та на власні потреби джерела теплоти. Для врахування теплового навантаження складають баланс тепла та пари джерела теплоти. На стадії проектування промислових вузлів виконують схеми теплопостачання та розраховують варіанти. Збирають інформацію про існуючі котельні та котельні що будуються і розширюються. При виборі джерела теплоти збирають інформацію про існуюче та перспективне теплове навантаження.

Основна задача при розробці схеми теплопостачання – вибір оптимальних варіантів:

1) дослідження підприємств, аналіз проектної документації;

2) визначення теплового навантаження;

3) збір інформації про існуючі джерела теплоти;

4) якщо джерела теплоти є, аналізуються можливості використання існуючих потужностей, реконструкція та розширення;

5) порівняння варіантів;

6) вибір варіанта.

Паро-конденсатний баланс промислового підприємства.

Складемо паро-конденсатний баланс промислового підприємства

Q₁=Q₂+Q₃+Q₄, (8.1)

де Q₁ – кількість теплоти, яка подається на промислове підприємство та визначається за формулою:

Q₁=D×i, (8.2)

де D – витрата пари; і – ентальпія пари.

- Q₂ – кількість теплоти, яка корисно використовується на нагрівання технологічної сировини, визначають за формулою:

Q₂=G_c×с_c×t_c, (8.3)

де G_c – кількість сировини;

C_c – теплоємність сировини;

t_c – температура сировини, до якої треба нагріти сировину;

- Q₃ – кількість теплоти, яка повертається з конденсатом на джерело теплоти;

Q₃=G_k×с_k×t_k, (8.4)

де G_k – витрата конденсату;

C_k – теплоємність конденсату;

t_k – температура конденсату.

- Q₄ – тепловтрати.

Ефективність використання теплоти характеризується коефіцієнтом ефективності використання, який визначають за формулою:

. (8.5)
