Пример схемы заземления дома
|
|
|
|
Система заземления IT.
Система заземления TT.
В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции.
В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности.
Схема контурного заземления.
1. Заземлители
2. Заземляющие проводники
3. Заземляемое оборудование
4. Производственное здание.

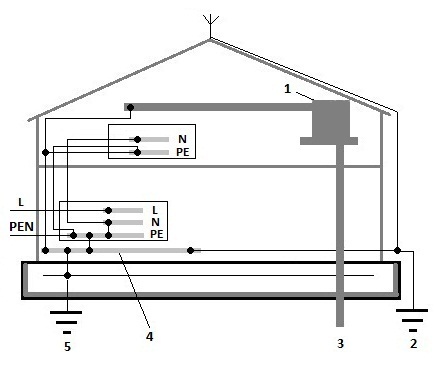

1. Водонагреватель
2. Заземлитель молниезащиты
3. Металлические трубы водопровода, канализации, газа
4. Главная заземляющая шина
5. Естественный заземлитель (арматура фундамента здания)
|
|
|
|
|
