Полигональное моделирование в 3Ds MAX.

Введение в полигональное моделирование.

Любой трёхмерный объект состоит из полигонов. Самый простой из них Треугольник, любою фигуру с большим количеством углов (четырёхугольник, пятиугольник и т.д.) можно сделать из треугольников:

В пятиугольнике 3 треугольника;

В шестиугольнике 4 треугольника;

и т.д.

В большинстве систем отображения трёхмерной модели (Render) вся модель разбивается на треугольники (триангуляция). Но также в современных видеокартах для более быстрой работы четырёхугольники не разбиваются.

Моделировать объекты только треугольниками неудобно и имеет определённые сложности в дальнейшем его усложнении и детализации. Поэтому стоит взять за правило, моделировать используя четырёхугольники (quad), и только в исключительных случаях использовать треугольники (видекокарта сама потом проведёт триангуляцию модели).

В примитивном понимании можно смоделировать куб из квадов, 6 квадов или 6 полигонов.

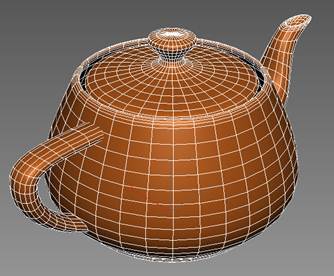

Но если вы присмотритесь к окружающему миру, то увидите, что любой предмет можно представить полигонами, например чайник.

Для полигонального моделирования необходимо либо конвертировать объект в редактируемый полигональный, либо присвоить к объекту модификатор Edit Poly,последнее предпочтительнее. После этого вы сможете выбрать составные объекты геометрии (вершины, грани, полигоны и т.д.), которые необходимо отредактировать/создать.

Вершины, грани, полигоны выделяются также, как и обычные объекты, но в добавок от того какой подобект выбран, вы можете иметь дополнительные конкретные возможности выделения:

(грани)

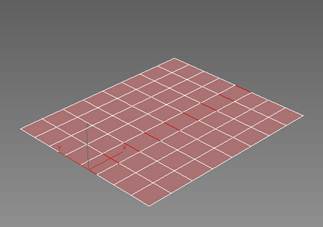

Loop – петля из граней. Достаточно выделить любую из граней в петле, и нажать кнопку Loop, после чего выделится вся петля.

Ring – кольцо из граней, т.е. грани заключённые между двумя соседними петлями. Для выделения кольца достаточно выделить одну из граней, входящих в состав кольца и нажать кнопку Ring, после чего выделится всё кольцо.

Во всех режимах редактирования (вершины, грани, полигоны) также для дополнительных возможностей выделения есть кнопки Shrink и Grow

Grow при нажатии добавляет к выделению соседние элементы, так если у выделена 1 вершина, и нажать кнопку Grow, то вершины находящиеся рядом (т.е. через грань) также выделятся, Shrink работает наоборот.

Следует запомнить одну удобную вещь, если переключать режим редактирования подобъектов (вершины, грани, полигоны) с зажатой клавишей ctrl то выделение соответственно переносится на элементы. Например у нас выделено кольцо из граней, зажимаем ctrl, и нажимаем на режим редактирования полигонов, в итоге выделится кольцо из полигонов.
