Сечение вала – кольцо





Доверь свою работу кандидату наук!
1500+ квалифицированных специалистов готовы вам помочь

Сечение вала – круг

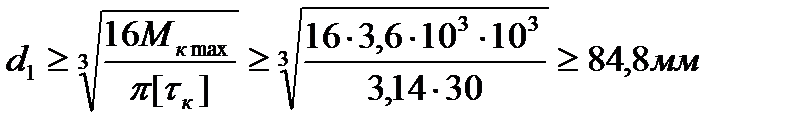

1. Определяем диаметр вала из условия прочности:

2.Принимаем d = 85 мм

3. Определяем диаметр вала из жесткости:

4.Принимаем d1 = 70 мм.

5. Требуемый диаметр получился больше из расчета на прочность, поэтому принимаем d1 = 85 мм.

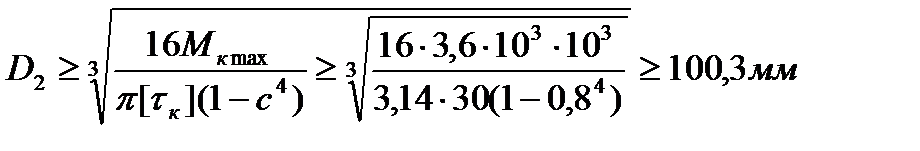

1.Определяем диаметр вала из условия прочности:

2.Принимаем D = 105 мм.

3.Определяем диаметр вала из жесткости:

4.Принимаем D = 80 мм.

5.Требуемые диаметры окончательно принимаем из расчета на прочность

6.Принимаем d2 = 85 мм.

7.Сравниваем массы сплошного и полого валов, для чего вычисляем их площади, так как отношение площадей равно отношению их масс:

8. Вывод: масса сплошного вала в 1,9 раз больше массы полого вала.

Пример 2. Для стального вала (рисунок 11, а) определить из условия прочности требуемые диаметры каждого участка и углы закручивания этих участков. Угловую скорость вала принять w = 100 рад/с, допускаемое напряжение [t] = 30 МПа, модуль упругости сдвига G = 0,8 × 105 МПа.

Решение.

1. Вал вращается с постоянной угловой скоростью, следовательно, система вращающих моментов уравновешена. Мощность, подводимая к валу без учета потерь на трение, равна сумме мощностей, снимаемых с вала: кВт.

2. Определяем вращающие моменты на шкивах:

3. Разбиваем вал на участки. Вал имеет три участка, границами которых являются сечения, в которых приложены внешние моменты. В пределах каждого участка значение крутящего момента сохраняется постоянным (рисунок ):

4. Строим эпюры. Для построения эпюр крутящих моментов проведем базовую (нулевую) линию параллельно оси вала и, используя метод сечений, найдем значения крутящего момента на каждом участке, отложим найденные значения перпендикулярно базовой линии.

5. Из условия прочности диаметр вала на первом участке определяем по формуле

,

Откуда мм.

На втором участке мм.

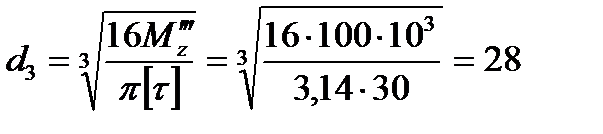

На третьем участке мм.

Вычисляем полярные моменты инерции сечений вала:

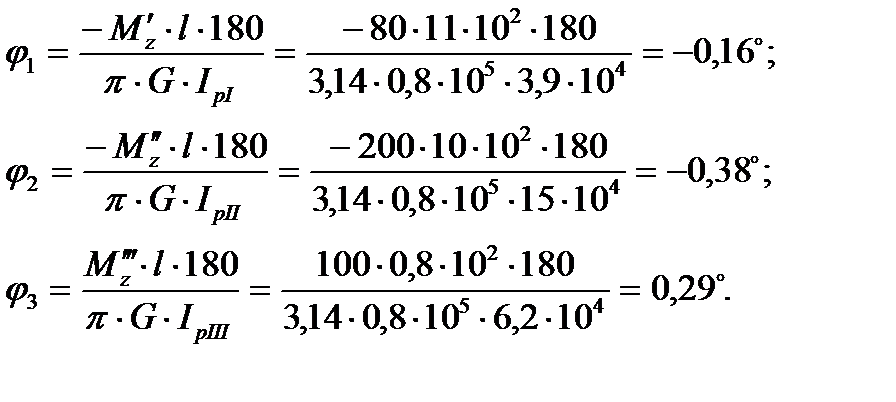

Углы закручивания соответствующих участков вала:
