Противотанковые средства




М901А3 – самоходный противотанковый ракетный комплекс с ПТУР TOW-2, принят на вооружение в 1978 году.

СПТРК представляет собой шасси БТР 113А3 со смонтированной на крыше бронированной пусковой установкой на два ПТУР TOW-2, ещё 10 ракет хранятся внутри корпуса и заряжают­ся вручную через люк позади ПУ. В походном положении ПУ сложена на корпусе, в боевом положении принимает Т-образную форму.

Применяемые боеприпасы – «TOW-2А» и «TOW-2В». ПТУР «TOW-2А» имеет боеголовку тандемного типа.

В ПТУР «TOW-2В» боевая часть оснащена двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты, и дистанционным магнитным (или магнитно-ИК) взрывателем с лазерным или радиочастотным дальномером. Подрыв БЧ производится в определенный момент при пролете ракеты над целью.

Тактико-технические характеристики

Вес комплекса/ПТУР/БЧ (кг) 13000/25/6
Экипаж (чел)
Калибр (мм)
Боекомплект (шт) 2+10
Скорострельность (выстр/мин) до 4
Дальность стрельбы (м)
Бронепробиваемость (мм) до 700
Система управления – по радио лучу, в миллиметровом диапазоне волн
База БТР М113А3

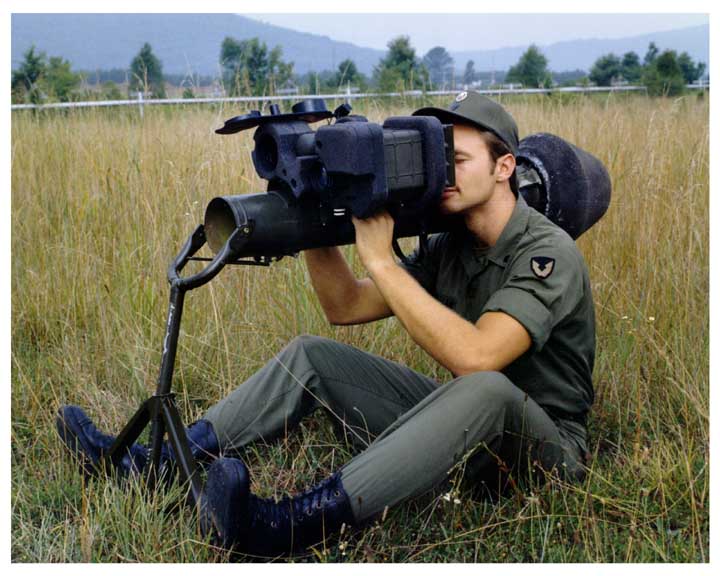

M47 Dragon – переносной противотанковый ракетный комплекс. Предназначен для уничтожения бронетехники и защищенных объектов (типа бункер, ДОТ, ДЗОТ) и вертолетов. Базовый ПТРК М47 «Dragon-1» был разработан в 1970 году. В 1992 году приняты на вооружение модификации: «Dragon-2» и «Dragon-2+».

Основное отличие ПТРК "Dragon-2" от базового варианта заключается в боевом оснащении ракеты. Ракета "Dragon-2" оснащена новой более мощной кумулятивной БЧ с повышенной бронепробиваемостью. В состав комплекса "Dragon-2+" входит ракета, оснащенная дополнительным маршевым двигателем и новой тандемной БЧ, имеющей подпружиненую иглу, в которой установлен дополнительный лидирующий заряд для преодоления слоя реактивной брони.

Комплекс "Dragon-2"("Dragon-2+") состоит из:
- транспортно-пускового контейнера (ТПК) с сошкой,
- ракеты, управляемой по проводам,
- устройства сопровождения с дневным или ночным прицелом, которое используется многократно.

Постепенно замещается ПТРК FGM-148 Javelin.

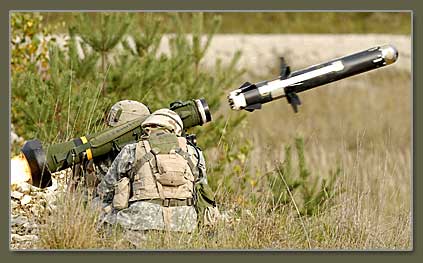

FGM-148 Javelin – переносной противотанковый ракет ный комплекс (ПТРК). Предназначен для уничтожения бронетехники, защищённых объектов и низколетящих малоскоростных целей. Принят на вооружение Армии США в 1996 году.

Ракета комплекса Javelin оснащена инфракрасной головкой самонаведения (ИК ГСН), что реализует принцип «выстрелил-забыл», позволяющий оператору после пуска ракеты уходить в укрытие или сменить позицию. Ракета имеет два режима атаки цели: режим пикирования (угол пикирования 45°) и прямой атаки в горизонтальной плоскости. Первый режим применяется при действии против танков и позволяет поразить цель сверху в наименее защищенную область, второй – против защищённых объектов и вертолетов.

Система «мягкого пуска» позволяет стрелять из закрытых помещений. Комплекс отличается устойчивостью к мерам электронного противодействия.



Тактико-технические характеристики



  M47 Dragon-2 FGM-148 Javelin
Вес комплекса (кг) 15,4
Вес ракеты (кг)
Вес БЧ (кг) 2,5 8,5
Расчёт (чел)
Тип БЧ тандемная кумулятивная
Скорострельность (выстр/мин) 1-2
Дальность стрельбы (м) 50-1000 50-2500
Бронепробиваемость (мм) до 600 до 700
Система управления по проводам инфракрасная головка самонаведения, принцип «выстрелил-забыл»
