Добавление деталей и заготовок

Функциональная панель в секции «ДСЕ» формы «Дерево ДСЕ» обеспечивает возможность добавления, редактирования и удаления деталей и заготовок, необходимых для формирования технологии изготовления изделия (Рис. 57).

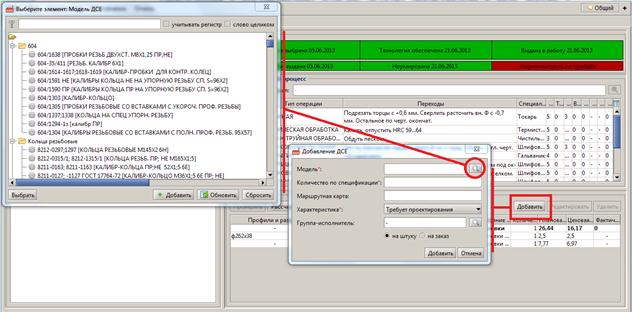

Рисунок 57 – АРМ «Технолог», добавление детали

Для добавления детали с помощью кнопки «Добавить» откройте диалоговую форму «Добавление ДСЕ».

Поле «Модель» является обязательными и заполняется из справочника моделей ДСЕ, который вызывается при нажатии на кнопку «увеличительное» стекло.

Если нужной детали в справочнике ДСЕ нет, ее следует внести в этот справочник, нажав кнопку «Добавить» и заполнить диалоговую форму «Добавление» (Рис. 58).

Рисунок 58 – АРМ «Технолог», добавление новой детали в справочник ДСЕ

Необходимо заполнить следующие поля:

- Обозначение – шифр детали;

- Наименование – название детали;

- Идентификационный номер – уникальный код;

- Профили и размеры – заполняется только у заготовок;

- Вес ДСЕ – межцеховой технологический маршрут, заполняется вручную;

- Категория – шифр группы изделий, заполняется из справочника;

- Тип ДСЕ – заполняется из выпадающего списка, представлен следующими значениями:

· оригинальная,

· инструмент II порядка,

· заготовка,

· стандартная.

Добавив или выбрав существующую деталь, следует закрыть справочник ДСЕ и заполнить поля диалоговой формы «Добавление ДСЕ», как показано на Рис. 59.

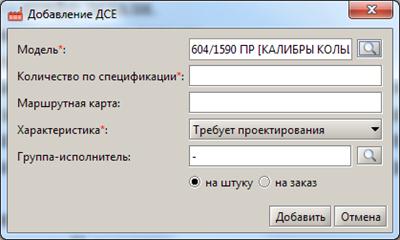

Рисунок 59 – АРМ «Технолог», диалог «Добавление ДСЕ»

Необходимо заполнить следующие поля:

- Модель – заполняется из справочника «Модель ДСЕ»;

- Количество по спецификации – количество деталей, указанных в чертеже (обязательное поле);

- Маршрутная карта – документ, содержащий перечень технологических операций, необходимых для изготовления изделия;

- Характеристика – заполняется из выпадающего списка, представленного следующими значениями:

· требует проектирования,

· покупной,

· стандартный,

· со склада,

· сломана,

· из другого цеха,

· забракована.

- Группа-исполнитель – группа цеха, непосредственно осуществляющая изготовление детали;

- Переключатель «на штуку – на заказ» – связан с полем «Количество по спецификации»:

· на штуку – количество, необходимое для изготовления одного изделия,

· на заказ – количество, необходимое для изготовления всех изделий в заказе.
