Упражнение 1. Знакомство с основными понятиями ГИС

База данных - упорядоченное и структурированное собрание данных, относящихся к одной теме, доступ к которым и ведение которых осуществляется специальной системой управления базой данных (такой как Oracle, Informix, DB/2 и т.д.) Этим термином в MapInfo часто обозначается отдельный файл данных или таблица MapInfo.

База данных реляционная - база данных на основе реляционной модели данных

Базовая карта - обычно это самый важный или растровый слой данной карты. Пользователи обычно "накладывают" свои собственные данные на базовую карту, а также используют базовые карты для геокодирования или создания новых слоев.

Базовая таблица - постоянная таблица, в отличие от таблиц запросов, которые являются временными. Базовые таблицы можно редактировать и изменять их структуру (изменяя характеристики и порядок колонок, добавляя и удаляя колонки и графические объекты).

Векторная модель данных - основанная на координатах модель данных, представляющая географические объекты в виде точек, линий и полигонов. Каждый точечный пространственный объект представлен одной парой координат, а линейные и полигональные объекты представлены упорядоченными списками вершин. Атрибуты связаны с пространственными объектами.

Базовыми типами пространственных объектов векторной модели обычно считаются следующие:

Точка (точечный объект),

Линия (линейный объект, полилиния),

Полигон (полигональный объект, ареал, область).

Выборка -Набор данных, выделенных для просмотра и/или анализа. Независимо от того, какие окна открыты в данный момент, выборку можно создавать с помощью команд Выбрать и SQL запрос из меню Запрос. В окнах Списков и Карт объекты можно включать в выборку или удалять из нее, указывая на них. В окнах Карт, кроме того, можно использовать несколько инструментов, позволяющих выбирать объекты на основе пространственных характеристик.

Геокодирование – ГИС-операция, конвертирующая текстовые адреса в пространственные данные, которые можно отображать как пространственные объекты на карте, обычно через ссылку на адресную информацию из сегмента имеющегося слоя улиц.

Градусы (широты и долготы) - это координаты, обозначающие положение точки на поверхности земли. Долгота, или координата X, обозначает положение на оси запад-восток, где положение к западу от начального меридиана обозначается отрицательными значениями. Широта, или координата Y, обозначает положение на оси север-юг, где положение к югу от экватора обозначается отрицательными значениями.

Данные (пространственные, географические) – цифровые данные об объектах, включающие сведения об их местоположении и свойствах (тематические и временные характеристики).

Декартовы координаты - система координат, использующая координаты Х и Y на плоскости. Большинство САПР используют данную систему для описания объектов (напр., в чертежах и поэтажных планах). Как правило, одному из углов изображения в декартовых координатах соответствуют значения координат 0,0.

Десятичный градус - десятичное представление долей градуса. Во многих бумажных картах координаты выражаются в градусах, минутах и секундах (окажем, 40"30'10"), где минуты и секунды описывают доли градуса. 30 минут составляют половину градуса, а 30 секунд - полминуты. Maplnfo, однако, использует только десятичные градусы (например, 72.558 градуса), где доли градусов записываются в виде десятичной дроби. Так, долгота 40 градусов и 30 минут должна быть представлена в Maplnfo как 40.5 градусов.

Долгота - вертикальные линии на карте, которым сопоставлены значения от 0 (Гринвичский начальный меридиан) до 180 градусов при движении на восток и до -180 градусов при движении на запад. Используются для обозначения местоположения объектов на оси запад-восток, положение выражается в градусах.

Запись - набор информации об одном объекте в таблице или базе данных. Одной записи соответствует одна строка в окне Списка.

Контрольные точки - точки растрового изображения, координаты которых используются для сопоставления мировых координат и координат карты.

Координаты - значения Х и Y в декартовой системе координат или широты и долготы в мировой системе координат. Координаты показывают расположение объектов на карте по отношению к некоторым начальным объектам. В мировых системах координат в качестве начала отсчета могут использоваться экватор и Гринвичский меридиан. В плоских системах координат Х и Y показывают расстояние от некоторой начальной точки, причем обычно все объекты лежат в первом квадранте, так что все координаты являются положительными величинами.

Координатная сетка - совокупность горизонтальных (широта) и вертикальных (долгота) линий, располагаемых на мировых картах через равные промежутки (напр., через каждые десять градусов). Используется для удобства определения координат объектов. В MapInfo сетка представлена в виде отдельного слоя.

Косметический слой - самый верхний слой окна Карты. На этот слой могут быть помещены подписи и другие графические объекты, например, название Карты. Косметический слой показывается всегда, и все объекты, размещенные на нем, следует сохранять на новый или один из существующих слоев.

Легенда -список условных обозначений используемых картой или Графиком.

Масштаб карты - соотношение длин объектов на карте и на поверхности земли. Обычно задается в виде отношения, например, 1:10 000, Это означает, что единица измерения длин на карте (скажем, один сантиметр) соответствует 10 000 таких единиц на поверхности земли.

Отчет - совокупность графических данных, предназначенная для вывода на печать. Отчет может содержать несколько фреймов (окон), в которых размещается разная информация: карты, легенды, графики, дополнительные подписи и т.д.

Поле - и менованная часть записи, соответствующая одной колонке в окне Списка. Поле содержит определенный вид информации об объекте, такой как имя, адрес, цена, численность населения и тому подобное. Запись о каждом объекте в базе данных состоит из значений одного или нескольких полей,

Преобразование координат - процесс программного перевода координат из одной координатной системы в другую. Примером может служить перевод координат плана в мировые координаты.

Проекция (карты) - математическая модель, осуществляющая проектирование каждой точки земной поверхности на карту. В зависимости от выбора вида проекции (способа передачи координат) визуальное представление одной и той же карты будет различным. Каждая проекция задается набором параметров. Различие между проекциями подчеркивается различными видами координатной сетки.

Рабочий Набор – это описание всех таблиц, окон и настроек, использованных в сеансе работы и хранящихся в виде файла с расширением WOR.

При загрузке Рабочего Набора MapInfo откроет все таблицы и все окна, расположив их в тех местах и в том порядке, в котором они находились в момент сохранения Набора.

В Рабочий Набор могут входить следующие элементы:

· Окна Карты, Списка, Графика, 3D-Карты и Отчета, включая их размеры и положение на экране.

· Таблицы запросов.

· Тематические карты.

· Окна Легенды.

· Объекты Косметического слоя.

· Подписи.

· Стили для шрифтов, символов, линий, заливок и штриховок, использованных для отображения объектов.

Чтобы просмотреть содержание файла Рабочего Набора, откройте WOR-файл в MapInfo, в текстовом редакторе или в текстовом процессоре.

Растровое изображение - компьютерное представление графического материала в виде набора точек (строк и столбцов). Растровые изображения иногда называют битовыми картами (bitmaps). Космические и аэрофотоснимки являются наиболее часто используемыми в ГИС растровыми изображениями.

Регистрация - как правило, представляет собой первый шаг при подготовке к цифрованию или при первом открывании растра в Maplnfo. Прежде чем работать с растровым изображением или бумажной картой, надо расставить несколько контрольных точек и указать для них координаты (напр., широту и долготу). После регистрации изображения Maplnfo сможет сопоставлять географические координаты любой точке на бумажной или сканированной карте, а следовательно, вычислять расстояния и площади, а также размещать векторные слои поверх растрового. Процесс регистрации используется как в ГИС, так и в системах САПР.

Сканирование - процесс ввода графической информации в растровый формат с помощью оптического устройства (сканера).

Слой - визуальное представление набора географических данных в среде любой цифровой карты. В Maplnfo карта, как правило, состоит на нескольких наложенных один поверх другого слоев (скажем, слоя улиц. наложенного поверх слоя городов, наложенного поверх слоя государств). когда таблица показывается в одном из окон Карт, ей сопоставляется отдельный слой в данном окне Карты. Почти все слои соответствуют открытым таблицам, за исключением Косметического, который содержит временно наносимые на карту изображения (например, подписи).

Собственная проекция - проекция, в которой хранятся координаты объектов карты. Maplnfo дает возможность показывать карты в любых проекциях, но быстрее всего карта рисуется на экране в собственной проекции (в которой она была составлена).

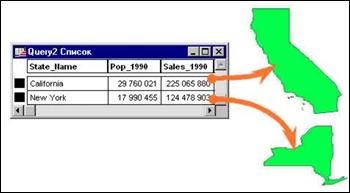

Таблица – основная информационная единица MapInfo. В отличие от обычного понятия таблицы, в MapInfo она представляет собой слой, привязанный к табличной базе данных.

Каждая строка таблицы базы данных содержит информацию об отдельном географическом объекте. Каждый столбец содержит определенный атрибут. Для обозначения изображения таблицы (табличных данных) в MapInfo используют термин список.

Таблица запроса -временная таблица, создаваемая по результатам выполнения команд Выбрать, SQL запрос, выбора объектов в окне Карты или записей в окне Списка. Такую таблицу можно просматривать в окнах Карт, Списков и Графиков. В таблицу запроса нельзя вносить изменений или изменять ее структуру, но с ее помощью можно редактировать содержимое выбранных записей исходной таблицы.

Тематическая карта – тип карты, на которой графическими средствами (например, цветом или штриховкой) показывается распределение некоторых данных.

Трассировка - в MapInfo метод оцифровки изображений, при котором пользователь создает векторные объекты путем постановки отметок (трассировки) на фоне растровой подложки.

Узел -конечная точка линейного объекта, либо стороны ломаной или многоугольника.

Широта - горизонтальные линии на карте, которым сопоставлены значения от 0 (на Экваторе) до 90 градусов (на Северном полюсе +90.0, а на Южном -90.0). Используются для обозначения местоположения объектов на оси север-юг, выражается в десятичных или обычных градусах относительно экватора.

SQL-запрос - с пособ выбора информации из базы данных по заданным атрибутам и соотношениям объектов. В MapInfo запросы можно формировать в командах SQL запрос и Выбрать, а также командами языка MapBasic или в окне MapBasic.

Упражнение 2: Изучение примеров, иллюстрирующих основные понятия ГИС
