Типы тематических Карт

Географическое объединение таблиц

Пример 3. Обобщение данных. Вычисление численности населения и площади континентов.

Необходимо сформировать таблицу, содержащую следующую информацию:

· число государств на континенте,

· общую численность населения континента,

· общую площадь континента.

Выполните команду «Запрос - SQL-Запрос».

Count(*) подсчитывает общее число записей в таблице. Но поскольку мы группируем государства по колонке " Continent", то MapInfo выдаст количество стран для каждого континента в отдельности и поместит его в колонку «Страны» ("Страны" - синоним названия колонки).

"Sum(Pop_1994)"Население" создаст результирующую колонку «Население», в которой будут результаты расчета населения каждого континента.

Sum(Area(obj, "sq km"))"Площадь" – рассчитает площадь для каждого континента, результаты поместит в колонку «Площадь».

В MapInfo имеется несколько географических операторов. Они используются для выбора объектов на основании их взаимного расположения в пространстве.

С географическими операторами в MapInfo используется специальное ключевое слово: «obj» или «object». Оно определяет, что MapInfo должно вычислить значение на основании графических объектов, а не соответствующих им в таблице числовых полей.

Имя географического оператора указывается между географическими объектами; выбрать его можно в списке «Операторы» в диалоге «SQL-Запрос»:

Contains –«Содержит». Объект A содержит объект Б, если центроид Б лежит в границах A.

Contains Entire - «Полностью содержит». Объект A полностью содержит объект Б, если граница Б полностью лежит внутри границ A.

Within – «Внутри». Объект A лежит внутри объекта Б, если его центроид лежит в границах Б.

Entirely Within – «Полностью внутри». Объект A лежит полностью внутри объекта Б, если его граница полностью лежит внутри границ Б.

Intersects – «Пересекает». Объект A пересекается с объектом Б, если они имеют хотя бы одну общую точку.

Примечание. Различие между Contains и Within, с одной стороны, и Contains Entire и Entirely Within, с другой, состоит в том, что Contains и Within основаны на анализе центроида объекта, а Contains Entirely и Entirely Within - на анализе всего объекта.

Пример 4. Необходимо подсчитать количество крупных городов по областям России. Информация о городах располагается в таблице City_200, таблица Rus_obl содержит информацию о границах областей.

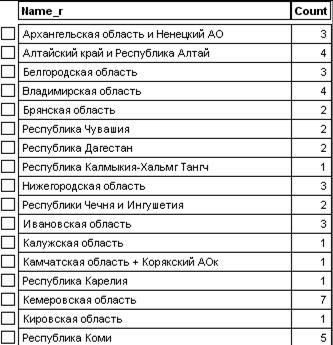

В результате выполнения запроса MapInfo для каждой области рассчитывает количество городов.

Сохраните результаты запроса («Файл – Сохранить копию») в таблицу «Крупные_города_по_областям» в папку Упражнение_5.

Задание 2.

С помощью инструмента Выбор-в-области для нескольких областей проверьте полученные результаты.

Задание 3. По таблицеRus_obl рассчитайте для каждой области плотность и численность населения.

Откройте таблицу World.tab из папки Упражнение_5.

Задание 4. Создайте таблицу «Европа_1», в которой перечислены все страны, расположенные в Европе и их столицы.

Задание 5. Выберите страны в Европе ((Europe), в которых проживает мужчин (Pop_Male) больше, чем женщин (Pop_Fem).

Задание 6. Выберите страны, в которых населения в возрасте 15-64 более 50% (Pop_15_64 >50), Pop_1994 – 100%.

Задание 7. Создайте новую таблицу, в которой перечислены страны, расположенные в Северной и Южной Америке (North America, South America), их столицы (Capital).

Задание 8. Создайте таблицу «Европа_2», содержащую следующую информацию: число государств в Европе, общая численность населения, общая площадь.

Задание 9. Cоздайте новую таблицу, содержащей следующую информацию: число государств в Европе и Азии, общая численность населения, общая площадь.

Задание 10. Cоздайте новую таблицу, содержащей следующую информацию: число государств с плотностью населения в 1994г.>500 человек на км², их общая численность населения, их общая площадь.

Упражнение 6. Тематическое картографирование

Тематическая карта - тип карты, на которой с помощью графических средств (цветов, штриховок и символов) показывается распределение некоторых данных.

Для создания тематических карт используются три диалога, в которых можно выбрать тип тематической карты, название таблицы и ее поля, по которым следует строить карту, а также выбрать различные настройки.

Создание тематического слоя начинается с команды « Карта - Создать тематическую карту».

В MapInfo можно создавать тематические Карты семи различных типов, они показаны в диалоге «Создание тематической Карты – Шаг 1 из 3».

· Диапазоны

· Столбчатая

· Круговая

· Значки

· Плотность точек

· Отдельные значения

· Поверхность

Способ построения тематической Карты зависит от типа картографируемых показателей.

Например, выбрав способ Диапазоны, Вы сможете построить Карту, на которой различной интенсивностью окраски показана плотность населения для стран мира. В зависимости от значения, можно раскрасить страны с высокой плотностью населения более тёмными цветами, и с низкой – светлыми. Вы сразу увидите распределение населения по странам мира.

Для построения тематических Карт необязательно использовать только числовые поля. Нечисловые поля также могут быть тематически раскрашены.

Например, у Вас имеются данные по подземным коммуникациям. Те из них, которые не обслуживались в течение последних шести месяцев и нуждаются в обслуживании в первую очередь, можно при помощи способа «Отдельные значения» раскрасить красным цветом. Все записи, имеющие одинаковые значения будут раскрашены одинаково.

Более подробную информацию о каждом виде тематической Карты можно посмотреть в соответствующих разделах Руководства пользователя MapInfo или Справочной системы.

Задание 1.

Откройте Электронный учебник MapInfo. Откройте раздел

Подробнее – Использование тематических карт. Выполните задания.

Задание 2.

Необходимо построить тематическую карту «Грамотность населения».

Исходные данные: таблица«World» из папки Упражнение_6, колонка «Literacy» (показывает долю грамотного населения).

Тип тематической карты – Диапазоны, шаблон – картограмма, коричнево-желтый, метод – равный разброс значений, количество интервалов – 5.
