Добавление Карты в Отчет

Создание картографической Легенды

Для каждого слоя, открытого в окне Карты, можно создать легенду.

Для того чтобы создать Легенду, выполните следующую последовательность шагов:

· Выбор слоев. По умолчанию все слои окна Карты включаются в Легенду.

· Настройка стандартных параметров окна и раздела Легенды.

· Выберите и установите атрибуты для каждого раздела Легенды.

· После того как картографическая легенда создана, при необходимости ее можно легко отредактировать. Редактирование включает в себя добавление слоев, изменение заголовка легенды, описание слоев и ориентацию окна.

Чтобы добавить окно Карты в Отчет:

· Нажмите на кнопку Рамка на панели Пенал.

· Переместите указатель, который примет форму маленького крестика, к начальной точке, откуда хотите начать рисование объекта.

· Нажмите клавишу мышки и не отпуская ее передвигайте указатель. За передвигающимся указателем будет тянуться пунктирный прямоугольник, представляющий геометрический образ объекта.

· Отпустите клавишу мыши.

Если на момент создания объекта в MapInfo не открыто ни одного окна, изображение которого можно показать в рамке, то будет создан пустой объект типа «Рамка» с подписью «Ничего нет» внутри. Если же такие окна открыты, то на экран будет выведен диалог «Рамка».

· В списке Окно выберите то окно, которое хотите добавить, и настройте его размеры и положение на листе Отчета.

Границы X1 и X2, Границы Y1 и Y2 – поля для определения границ новой рамки окна. Когда вводите новые границы, то автоматически пересчитываются Центр, Ширина и Высота. Если изменяются границы рамки окна, то соответственно изменяется и масштаб листа Отчета.

Центр X, Y – поля для определения положения центральной точки нового окна.

Ширина, Высота – поля для определения настроек ширины и высоты нового окна Отчета.

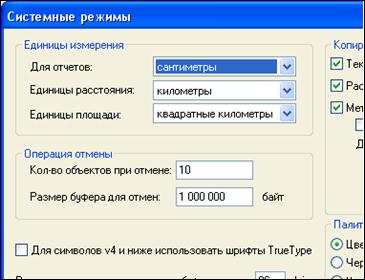

Изменять масштаб Карты – эта настройка изменяет размер окна Карты таким образом, что Карта Отчета будет отображаться в нужном масштабе. Этот флажок стоит по умолчанию. Единицы измерения установлены в диалоге «Настройки - Системные режимы» в единицах измерения для отчетов.

Заполнить всю Рамку – флажок установлен по умолчанию для всех окон Карты в рамках, позволяет изображению Карты заполнить всю Рамку, сохраняя положение центра Карты и масштаб Карты.

Аналогично в Отчет можно добавить содержание и других окон (Список, легенду и т.д.).
