Легко-водный реактор

Это - корпусной реактор, использующий в качестве замедлителя и теплоносителя обычную воду. В России это реакторы типа ВВЭР-1000 (водо-водяной энергетический реактор). Реакторы водо-водяного типа с обычной («легкой») водой под давлением нашли широкое развитие в России. Весьма привлекательны дешевизна используемого в них теплоносителя-замедлителя и относительная безопасность в эксплуатации, несмотря на необходимость использования в этих реакторах обогащенного урана. Реактор ВВЭР-1000 представляет собой второе поколение легководных реакторов большой мощности. Электрическая мощность энергоблоков составляет 1000 МВт. Ядерные реакторы этого типа установлены на Кольской, Калининской, Балаклавской АЭС (Россия), Запорожской, Ровенской, Хмельницкой, Южно-Украинской АЭС (Украина), также на АЭС Болгарии, Чехии, Финляндии.

Реактор с водой под давлением - легководный реактор, в котором вода находится под давлением, достаточным для предотвращения ее закипания и в то же время обеспечивающим высокую температуру теплоносителя (более 300°С).

Тепловая энергия, вырабатываемая в активной зоне реактора, передается от т вэлов теплоносителю (воде) первого контура. Теплоноситель поступает в теплообменники (парогенераторы), где отдает энергию во второй контур. Образующийся во втором контуре пар приводит в действие турбогенератор. В западных странах этот тип реактора обозначают PWR. Эксплуатирующиеся в России водо-водяные энергетические реакторы (ВВЭР) относятся к типу реакторов с водой под давлением.

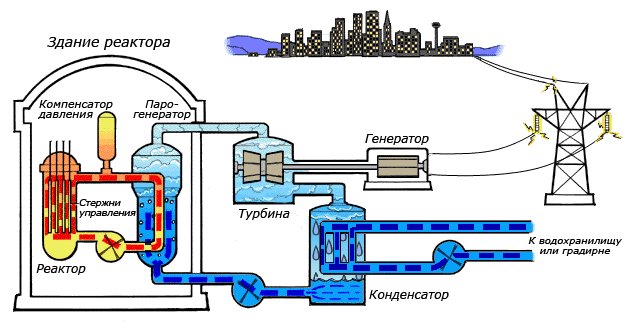

рисунок 31. Общая схема функционирования реактора ВВЭР (151).

ВВЭР - водо-водяной энергетический реактор. Корпусной энергетический реактор, теплоносителем и замедлителем, в котором служит некипящая вода под давлением (148).

В энергетических реакторах корпусного типа ВВЭР (водо-водяной энергетический реактор) в качестве замедлителя нейтронов и теплоносителя используется обычная вода (гетерогенный реактор). Активная зона помещается в один общий корпус, через который прокачивается вода. Используется двухконтурная схема теплоотвода. В первом контуре циркулирует вода под давлением 160 атм при температуре на выходе из реактора 325⁰ С. В парогенераторах тепло передается воде второго контура, которая превращается в пар, подаваемый под давлением 60 атм на турбины.

Первый контур, реакторный, полностью изолирован от второго, что уменьшает радиоактивные выбросы в атмосферу. Циркуляционные насосы прокачивают воду через реактор и теплообменник (питание циркуляционных насосов происходит от турбины). Вода реакторного контура находится под повышенным давлением, поэтому, несмотря на ее высокую температуру (293о - на выходе, 267о - на входе в реактор), её закипания не происходит. Вода второго контура находится под обычным давлением, так что в теплообменнике она превращается в пар. В теплообменнике-парогенераторе теплоноситель, циркулирующий по первому контуру, отдает тепло воде второго контура. Пар, генеруемый в парогенераторе, по главным паропроводам второго контура поступает на турбины и, отдает часть своей энергии на вращение турбины, после чего поступает в конденсатор. Конденсатор, охлаждаемый водой циркуляционного контура (так сказать, третий контур), обеспечивает сбор и конденсацию отработавшего пара. Конденсат, пройдя систему подогревателей, подается снова в теплообменник. Диаметр активной зоны 3,12 м, высота 3,5 м, загрузка природного урана 66 т, обогащение 235U до 3-4%.

В корпусном кипящем реакторе активная зона размещена в высокопрочном, толстостенном стальном баке (Рис.32). Реактор состоит из корпуса с крышкой и уплотняющими элементами; корзины, в которой размещаются тепловыделяющие сборки (ТВС) с тепловыделяющими элементами (ТВЭЛами); теплового экрана; органов системы управления; тепловой и биологической защиты (43).

Рисунок 32. Внешний вид реакторной зоны (152).

Корпус реактора является одним из ответственных конструктивных элементов и должен обеспечить абсолютную надежность и полную герметичность как в обычных условиях работы, так и при возможных аварийных ситуациях. Корпус полностью заполнен водой под высоким давлением (12,5 МПа и более). Корпус должен быть прочным, хорошо противостоять коррозионному и эрозийному воздействию теплоносителя и ионизирующих излучений.

Вода подается в реактор снизу под давлением. Сверху реактор закрыт стальной крышкой, герметизирующей его корпус и являющейся биозащитой. Для предотвращения перегрева топлива в случае обезвоживания активной зоны смонтирована система, позволяющая быстро залить активную зону водным раствором борной кислоты. При этом не только охлаждаемая сама активная зона, но и прекращается цепная реакция деления.

Активная зона состоит из 163 ТВС шестигранной формы ТВЭЛами. Твэлы реактора собирают в тепловыделяющие сборки, ТВС, для удобства их перегрузки и транспортировки. ТВС шестигранной формы (163 штуки) расположены в середине активной зоны с шагом 20 - 25 см. Все ТВС в активной зоне монтируются в корзине. Корзина удерживает ТВС в определенном положении и распределяет поток теплоносителя через них. Некоторые ТВС дополнены сверху поглотителем из бороциркониевого сплава и нитрида бора и способны находится в активной зоне или бороциркониевой частью, или урановой - таким образом осуществляется регулирование цепной реакции (147).

Между ТВС активной зоны размещают устройства, поглощающие нейтроны, - это стержни системы регулирования (в 61 ТВС установлены органы регулирования реактора, каждый из 18 поглощающих элементов). Со времени пуска в эксплуатацию АЭС с ВВЭР конструкции ТВС претерпели значительные изменения. На первоначальном этапе проектирования и эксплуатации ТВС были с защитной оболочкой, т. е. чехловые (типа ВВЭР-440), затем появились сборки с перфорированным чехлом. В настоящее время преимущество отдано бесчехловым ТВС, что улучшило перемешивание теплоносителя в активной зоне, уменьшило зазор между соседними ТВС и позволило разместить в одном и том же объеме корпуса большее количество ТВС, увеличив увеличить мощность реактора; снизить неравномерность энерговыделения за счет плотной упаковки твэлов. Одновременно было уменьшено гидравлическое сопротивление ТВС; повышена надежность охлаждения в аварийных режимах, связанных с течью теплоносителя за счет поперечной растечки воды из системы аварийного охлаждения, увеличено количество регулируемых стержней на одну ТВС с целью повышения прочностных свойств силового каркаса сборки и снижения количества приводов системы управления защитой, а также снижено количество дорогостоящего материала (циркония), применяемого в ТВС.

Компенсация выгорания и медленных изменений реактивности производится варьированием концентрации борной кислоты в теплоносителе. В 42 периферийных ТВС установлены стержни с выгорающим поглотителем. Они предназначены для выравнивания поля энерговыделения и снижения размножающих свойств у периферийных ТВС, с обогащением топлива 4,4 % в начале кампании. Общее количество ТВС в активной зоне ВВЭР-1000 шт., из них с регулирующими, стержнями 109 шт. В топливных таблетках для реакторов ВВЭР-440 и ВВЭР-1000 в качестве выгорающего поглотителя используется гадолиний (содержание оксида гадолиния варьируется в интервале 3 – 8% масс).
