Ввод агрегата

Режим предназначен для формирования числовой информации по каждому агрегату, из которых в дальнейшем собирается требуемый для расчета геометрический комплекс. Также агрегаты могут быть созданы путём вырезания из предварительно созданных агрегатов. О том, как вырезать отсек из существующего, с помощью шести отсекающих плоскостей, смотри пункт 3.7 "Создание нового агрегата". Однако, самый первый агрегат, как правило, «Корпус», должен быть создан в режиме ввода агрегата.

На начальном этапе ввода агрегата при выборе этой опции появляется запрос номера агрегата. Имя агрегата задаётся произвольно. Обычно первым агрегатом считается корпус судна, его номер и имя - 001, Корпус.

Следует вести число тремя цифрами и на сообщение о том, что агрегата с таким номером не существует, выбрать «Создать», В открывшемся окне задать имя агрегата (смю рис.4):

а)

б)

Рисунок 4 – Начальный этап ввода агрегата.

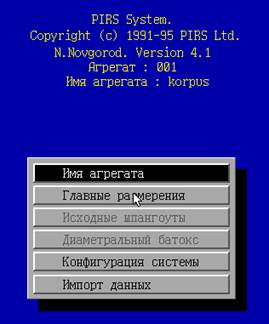

При исполнении (клавиша ENTER) режима "ввод агрегата" на экране появляется меню подрежимов ввода (рис.5):

Рисунок 5 – Меню подрежимов ввода агрегата.

Если работа будет происходить с уже введёнными агрегатами, то при выборе режима «Ввод агрегата» на экране будет сразу же появляться меню подрежимов ввода.
