Перед эксплуатацией

Инструкции по распаковке

ОСТОРОЖНО! Сразу после получения устройства, осторожно распакуйте картонную коробку и убедитесь в наличии всех деталей и их надлежащем состоянии. При обнаружении любой неисправности или повреждения немедленно сообщите поставщику об этом и сохраните упаковочный материал. Сохраняйте упаковку и все упаковочные материалы. В случае необходимости, устройство должно быть возвращено производителю в оригинальной упаковке.

Комплект поставки

В упаковочной таре содержатся следующие элементы:

НАИМЕНОВАНИЕ	К-ВО
Лазерный проектор	1 ШТ.
КЛЮЧИ (для переключателя с ключом)	2 ШТ.
Питающий шнур	1 ШТ.
Соединительный разъём	1 ШТ.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1 ШТ.

Источник питания

Требуемые параметры питающей сети для конкретного устройства указаны на задней панели, кроме того, можно воспользоваться таблицей технических характеристик прибора. Указанный номинальный ток устройства - это средняя величина потребляемого тока при нормальных условиях. Для отключения всех устройств от питающей сети должна использоваться коммутируемая цепь. Не допускается для этой цели использование реостата (переменного резистора) или цепи переключателя. Перед подачей напряжения к устройству убедитесь, что напряжение питающей сети соответствует паспортным характеристикам устройства.

Устройство оснащено штепсельной вилкой, рассчитанной на указанный уровень напряжения. При выполнении любых электрических соединений должна соблюдаться следующая схема.

Кабель (ЕС)	Кабель (США)	Вывод	Международное обозначение
Коричневый	Черный	Фаза	L
Светло-голубой	Белый	Нейтрал	N
Зеленый/Желтый	Зеленый	Земля

Соединения DMX-512 между устройствами

Устройство оснащено двухштырьковыми разъемами XLR для ввода и вывода DMX. Разъемы соединяются по параллельной схеме. Для подсоединения контроллера к устройству или соединения различных устройств друг к другу используйте только экранированный кабель типа "витая пара", который рассчитан для штепсельных вилок XLR и коннекторров.

Выполнение соединения типа XLR

Внимание: На лазерном устройстве кабель DMX должен выводиться к концевой муфте. Запаяйте резистор сопротивлением 120 Ом между контактами Signal (-) и Signal (+) на трехштырьковой штепсельной вилке XLR и вставьте ее в выходное гнездо DMX последнего устройства.

Последовательное соединение цепи DMX

l При использовании стандартных контроллеров DMX выход DMX можно непосредственно соединять с выходом DMX первого устройства в цепи DMX. Если требуется подключить контроллеры DMX к остальным выходам XLR, то вам необходимо использовать кабели с адаптером.

l Соедините выход DMX первого устройства в цепи DMX с входом DMX последующего устройства. До полного соединения всех устройств каждый выход устройства должен подключаться к входу последующего устройства.

l При использовании контроллера с пятиштырьковым коннектором DMX необходимо использовать адаптер со штырьками 5 на 3.

l На последнем устройстве кабель DMX необходимо вывести к концевому контакту. Запаяйте резистор сопротивлением 120 Ом (1/4 Вт) между штырьком 2 (DMX-) и штырьком 3(DMX+) на трехштырьковом штекере XLR и вставьте его в выходное гнездо DMX последнего устройства.

l Соедините устройство в последовательную цепочку путем подключения выходного штекера XLR устройства к входу последующего устройства. Невозможно выполнить ответвление кабеля к разветвительному кабелю. Протокол DMX 512 использует сверхвысокоскоростные сигналы. Несоответствующие или поврежденные кабели, а также окислившиеся коннекторы могут искажать сигнал, что может приводить к отключению системы.

l Для обеспечения работоспособности цепи DXM при отключении устройства от питающей сети выходные и входные коннекторы DMX выполнены сквозными.

l Для каждого устройства необходимо указать адрес DMX для получения данных от контроллера. Номер адреса DMX, который можно прочесть на задней панели каждого устройства, соответствует диапазону 000~511.

l Для снижения искажений сигнала конец цепи DMX 512 должен быть выведен к клемме.

Правильная настройка и использование лазера

Данное устройство предназначено для подвешивания. Для обеспечения соответствующей безопасности при монтаже данного устройства рекомендуется использовать зажимы и предохранительные тросы. Элементы, обеспечивающие безопасность и эффективность монтажа можно заказать у поставщика светового оборудования.

В соответствии с требованиями международных правил лазерной безопасности, лазеры должны эксплуатироваться по схеме, указанной ниже, причем минимальная высота подвешивания от поверхности пола до лазерного луча должна быть не менее 3 метров (9,8 метров). Кроме того, в горизонтальной плоскости расстояние между лазерным лучом и зрительным залом должно быть не менее 2,5 метра.

Монтаж устройства

l Монтаж устройства должен выполняться таким образом, чтобы конструкция выдержала 10-кратную нагрузку в течение одного часа без какой-либо деформации.

l При выполнении монтажных работ всегда используйте дополнительное крепление, например, предохранительную сетку. Дополнительное крепление должно устанавливаться таким образом, чтобы исключить падение любых элементов монтажа в случае неисправности основного крепления.

l Не допускается нахождение посторонних лиц под местом установки во время монтажа, демонтажа и технического обслуживания.

l Перед первым включением устройства в работы и каждый раз после внесения изменений оператор должен убедиться, что все вопросы, связанные с безопасностью и правильной эксплуатацией устройства согласованы с квалифицированным специалистом.

l Один раз в год оператор должен проверить, что все вопросы, связанные с безопасностью и правильной эксплуатацией устройства согласованы с квалифицированным специалистом.

l Устройство должно монтироваться в недоступном для посторонних лиц месте.

ВНЕШНИЙ ВИД УСТРОЙСТВА

Данное устройство должно эксплуатироваться в идеальных условиях. Чтобы обеспечить такие условия и безопасную эксплуатацию, пользователь должен соблюдать инструкции по технике безопасности, изложенные в настоящем руководстве.

Изготовитель не несет ответственность за неисправность данного устройства, вызванную несоблюдением инструкций, изложенных в настоящем руководстве или внесением в конструкцию устройства несанкционированного изменения.

Передняя панель

NO	НАИМЕНОВАНИЕ	ФУНКЦИЯ
	Выходной сигнал лазера	Апертура выходного сигнала лазера
	ЭЛЕКТРОПИТАНИЕ	Светодиодный индикатор главного питания. Загорание красной лампы указывает на включение питания
	МУЗЫКАЛЬНОЕ СОПРОВОЖДЕНИЕ	Синхронизация с обнаруженным каналом музыки.
	КРОНШТЕЙН ДЛЯ ПОДВЕШИВАНИЯ	два захвата на каждой стороне для крепления устройства и монтажное отверстие для фиксации крепежного крюка.

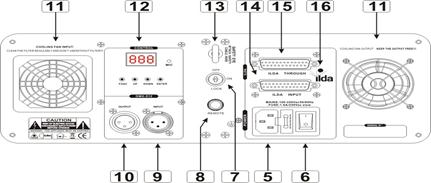

Задняя панель

NO	НАИМЕНОВАНИЕ	ФУНКЦИЯ
	Основной вход	С разъемом и встроенным держателем предохранителя
	Переключатель	Включения/отключения электропитания
	Выключатель с ключом	Обеспечивает доступ специалисту
	Аварийный переключатель	Ручное отключение системы при возникновении неисправности
	Вход DMX	Трехштырьковый штекер XLR для DMX
	Выход DMX	Трехштырьковое гнездо XLR для DMX
	Вентиляция	Не закрывайте вентиляционное отверстие
	Панель управления LED	Интеллектуальная панель управления LED системы
	Кольцо безопасности	Для крепления предохранительного троса
	ВХОД ILDA	Стандартный вход ILDA DB25
	ВЫХОД ILDA	Стандартный выход ILDA DB25
	ILDA	Светодиодный индикатор соединения ILDA. Загорание красной лампы указывает на соединение.
