ШКАФНЫЕ КОНДИЦИОНЕРЫ.

Шкафные кондиционеры представляют собой, как правило, законченный моноблок, предназначенный для установки в помещении, где необходимо круглосуточно и ежедневно регулировать температуру и чистоту воздуха. Холодильная мощность шкафных кондиционеров составляет примерно от 11 до 80 кВт.

Основным преимуществом шкафных кондиционеров является простота монтажа и обслуживания. Основные компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера.

7) ПРЕЦИЗИОННЫЕ КОНДИЦИОНЕРЫ.

Прецизионные кондиционеры представляют собой разновидность шкафных кондиционеров. Они оборудованы различными типами систем микропроцессорного управления и способны поддерживать в помещении не только точные параметры по температуре, но и по влажности.

Такие кондиционеры применяются в помещениях, где, наряду с кондиционированием воздуха, необходимо регулировать влажность:

— в музеях;

— компьютерных залах;

— на телефонных станциях;

— в фармацевтических лабораториях;

— в производственных и складских помещениях.

Прецизионные кондиционеры обладают следующими отличительными характеристиками:

— точность контроля и поддержания температуры и влажности (2%);

— надежность работы при непрерывной эксплуатации;

— возможность работы в широком диапазоне температур наружного воздуха (до минус 35°С);

Прецизионные кондиционеры с воздушным охлаждением состоят из двух блоков:

— внутреннего блока (собственно кондиционера), в котором расположены: компрессор, испаритель, вентилятор и автоматика;

— внешнего блока — выносного конденсатора или теплообменника.

Кондиционеры с водяным охлаждением имеют только один внутренний блок, в котором дополнительно установлен водяной конденсатор.

Кондиционеры могут выполняться в различных модификациях. Простая модификация обеспечивает только охлаждение; более сложные — регулирование температуры и влажности воздуха в помещении.

Центральные кондиционеры, нашедшие самое широкое применение в комфортном и технологическом кондиционировании‚ представляют собой неавтономные кондиционеры, снабжаемые извне холодом (подводом холодной воды или незамерзающих жидкостей), теплом (подводом горячей воды или пара) и электроэнергией для привода вентиляторов, насосов, аппаратов на воздушных и жидкостных коммуникациях и пр.

Центральные кондиционеры предназначены для обслуживания нескольких помещений или одного большого помещения.

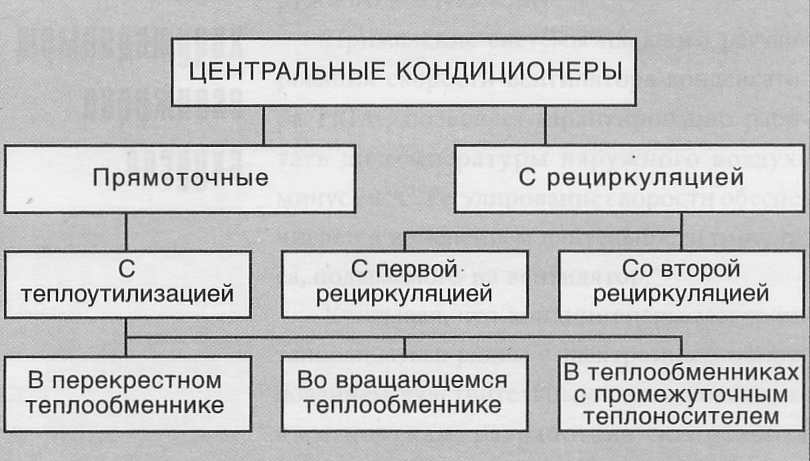

Рис. Классификация центральных кондиционеров.

Иногда несколько центральных кондиционеров обслуживают одно помещение больших размеров (театральный зал, закрытый стадион, производственный цех и т.п.).

Современные центральные кондиционеры выпускаются в секционном исполнении и состоят из унифицированных типовых секций (трехмерных модулей), предназначенных для регулирования, смешивания, нагревания, охлаждения, очистки, осушки, увлажнения и перемещения воздуха.

Наряду с существенными преимуществами, связанными с возможностью эффективного поддержания заданной температуры, влажности и подвижности воздуха в помещениях большого объема, центральные кондиционеры, вместе с тем, имеют и некоторые недостатки, основными из которых являются необходимость про ведения сложных монтажно-строительных работ, прокладка по зданию протяжных коммуникаций (воздуховодов и трубопроводов).

Классификация центральных кондиционеров приведена на рис.

Прямоточные центральные кондиционеры обрабатывают только наружный воздух, кондиционеры с рециркуляцией обрабатывают смесь наружного и рециркуляционного (вытяжного) воздуха.

1-я рециркуляция представляет собой подмешивание рециркуляционного воздуха к наружному перед теплообменником 1-го подогрева, что значительно снижает потребление тепла на 1-й подогрев.

2-я рециркуляция представляет собой подмешивание рециркуляционного воздуха к наружному воздуху, прошедшему обработку в воздухоохладителе или камере орошения перед вентилятором. При этом отпадает необходимость включения в работу теплообменника 2-го подогрева в летний период.

Кондиционер с теплоутилизацией — это прямоточный кондиционер с центральным теплоутилизатором, в котором нет смещения потоков наружного и рециркуляционного воздуха, а передача тепла от удаляемого воздуха к наружному происходит в специальном теплообменнике.

Возможны также различные комбинированные системы на базе центральных кондиционеров.

В системах кондиционирования, совмещенных с воздушным отоплением здания или помещения и предназначенных для круглогодичной эксплуатации, устанавливается, как правило, не менее двух кондиционеров производительностью по 50% общей производительности системы, при этом секция нагрева должна иметь теплопроизводительность, достаточную для отопления помещений.

Центральные кондиционеры, работающие с рециркуляцией, комплектуются смесительной камерой, позволяющей подавать переменные объемы наружного (свежего) и рециркуляционного воздуха. В этом случае для рециркуляции воздуха рекомендуется применять самостоятельный вентилятор.

Использование в центральном кондиционере рециркуляции и теплоутилизации позволяет существенно сократить затраты тепловой энергии, связанные с обогревом воздуха в холодное время года.

Если рециркуляция воздуха недопустима в связи с технологическими особенностями обслуживаемого помещения, то применяют центральную прямоточную схему кондиционера.

Центральный кондиционер состоит из отдельных типовых секций, герметично соединенных между собой. Корпус кондиционера исполнен на базе каркаса из алюминиевых профилей, к которым крепятся постоянные и съемные (для доступа к агрегатам) панели.

Панели состоят из наружного и внутреннего оцинкованных листов, между которыми устанавливается минераловатная теплоизоляционная прокладка.

Требования к параметрам кондиционируемого воздуха лежат в основе технологической компоновки, поэтому набор секций может быть весьма разнообразен.

Секции могут быть скомпонованы в двухъярусном исполнении или с учетом рельефов помещений, в которых устанавливается кондиционер.

Кроме стандартных типовых компоновок существует возможность создания собственной уникальной компоновки кондиционера.

Размеры секций унифицированы и зависят, как правило, от расхода и скорости обрабатываемого в кондиционере воздуха.

Расход (м³/ч)×1000

Рис. Модельный ряд секций центрального кондиционера.

Среди основных секций используемых при компоновке центрального кондиционера: секция вентиляторная, охлаждения, нагревания, увлажнения, фильтрации, шумоглушения, теплоутилизации, смещения и т. д.

Выбор той или иной компоновки (технологической линии обработки воздуха) зависит от многих факторов, в первую очередь, от назначения и режима использования помещений, конструктивных особенностей задания, а также санитарно-гигиенических, строительно-монтажных, архитектурных, эксплуатационных и экономических требований
