Построение интегрированной модели сложной системы

5.1. Язык моделирования UML

Язык UML предоставляет в распоряжение пользователей легко воспринимаемый и выразительный язык визуального моделирования, специально предназначенный для разработки и документирования моделей сложных систем самого различного целевого назначения.

Конструктивное использование языка UML основывается на понимании общих принципов моделирования сложных систем и особенностей процесса объектно-ориентированного анализа и проектирования в частности. Выбор выразительных средств для построения моделей сложных систем предопределяет те задачи, которые могут быть решены с использованием данных моделей. При этом одним из основных принципов построения моделей сложных систем является принцип абстрагирования, который предписывает включать в модель только те аспекты проектируемой системы, которые имеют непосредственное отношение к выполнению системой своих функций или своего целевого предназначения. При этом все второстепенные детали опускаются, чтобы чрезмерно не усложнять процесс анализа и исследования полученной модели.

Другим принципом построения моделей сложных систем является принцип многомодельности. Этот принцип представляет собой утверждение о том, что никакая единственная модель не может с достаточной степенью адекватности описывать различные аспекты сложной системы. Применительно к методологии ООАП это означает, что достаточно полная модель сложной системы допускает некоторое число взаимосвязанных представлений (views), каждое из которых адекватно отражает некоторый аспект поведения или структуры системы. При этом наиболее общими представлениями сложной системы принято считать статическое и динамическое представления, которые в свою очередь могут подразделяться на другие более частные представления.)

Еще одним принципом прикладного системного анализа является принцип иерархического построения моделей сложных систем. Этот принцип предписывает рассматривать процесс построения модели на разных уровнях абстрагирования или детализации в рамках фиксированных представлений. При этом исходная или первоначальная модель сложной системы имеет наиболее общее представление (метапредставление). Такая модель строится на начальном этапе проектирования и может не содержать многих деталей и аспектов моделируемой системы.

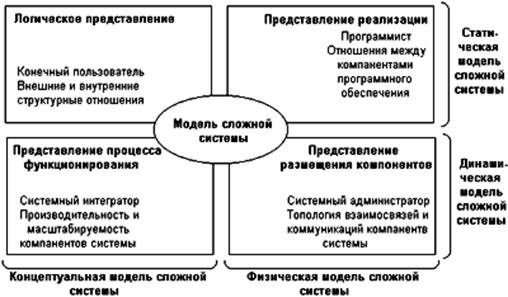

Рис. 26. Общая схема взаимосвязей моделей и представлений сложной системы в процессе объектно-ориентированного анализа и проектирования

Формальное описание самого языка UML основывается на некоторой общей иерархической структуре модельных представлений, состоящей из четырех уровней:

· Мета-метамодель

· Метамодель

· Модель

· Объекты пользователя

Уровень мета-метамодели образует исходную основу для всех метамодельных представлений. Главное предназначение этого уровня состоит в том, чтобы определить язык для спецификации метамодели. Мета-метамодель определяет модель языка UML на самом высоком уровне абстракции и является наиболее компактным ее описанием. С другой стороны, мета-метамодель может специфицировать несколько метамоделей, чем достигается потенциальная гибкость включения дополнительных понятий.

Метамодель является экземпляром или конкретизацией мета-метамодели. Главная задача этого уровня — определить язык для спецификации моделей. Данный уровень является более конструктивным, чем предыдущий, поскольку обладает более развитой семантикой базовых понятий. Все основные понятия языка UML — это понятия уровня метамодели. Примеры таких понятий — класс, атрибут, операция, компонент, ассоциация и многие другие. Именно рассмотрению семантики и графической нотации понятий уровня метамодели посвящена данная книга.

Модель в контексте языка UML является экземпляром метамодели в том смысле, что любая конкретная модель системы должна использовать только понятия метамодели, конкретизировав их применительно к данной ситуации. Это уровень для описания информации о конкретной предметной области. Однако если для построения модели используются понятия языка UML, то необходима полная согласованность понятий уровня модели с базовыми понятиями языка UML уровня метамодели. Примерами понятий уровня модели могут служить, например, имена полей проектируемой базы данных, такие как имя и фамилия сотрудника, возраст, должность, адрес, телефон. При этом данные понятия используются лишь как имена соответствующих информационных атрибутов.

Конкретизация понятий модели происходит на уровне объектов. В настоящем контексте объект является экземпляром модели, поскольку содержит конкретную информацию относительно того, чему в действительности соответствуют те или иные понятия модели. Примером объекта может служить следующая запись в проектируемой базе данных: "Илья Петров, 30 лет, иллюзионист, ул. Невидимая, 10-20, 100-0000".

Описание семантики языка UML предполагает рассмотрение базовых понятий только уровня метамодели, который представляет собой лишь пример или частный случай уровня мета-метамодели. Метамодель UML является по своей сути, скорее логической моделью, чем физической или моделью реализации. Особенность логической модели заключается в том, что она концентрирует внимание на декларативной или концептуальной семантике, опуская детали конкретной физической реализации моделей. При этом отдельные реализации, использующие данную логическую метамодель, должны быть согласованы с ее семантикой, а также поддерживать возможности импорта и экспорта отдельных логических моделей.

В то же время, логическая метамодель может быть реализована различными способами для обеспечения требуемого уровня производительности и надежности соответствующих инструментальных средств. В этом заключается недостаток логической модели, которая не содержит на уровне семантики требований, обязательных для ее эффективной последующей реализации. Однако согласованность метамодели с конкретными "моделями реализации является обязательной для всех разработчиков программных средств, обеспечивающих поддержку языка UML.

Метамодель языка UML имеет довольно сложную структуру, которая включает в себя порядка 90 метаклассов, более 100 метаассоциаций и почти 50 стереотипов, число которых возрастает с появлением новых версий языка. Чтобы справиться с этой сложностью языка UML, все его элементы организованы в логические пакеты. Поэтому рассмотрение языка UML на метамо-дельном уровне заключается в описании трех его наиболее общих логических блоков или пакетов: основные элементы, элементы поведения и общие механизмы.

В рамках языка UML все представления о модели сложной системы фиксируются в виде специальных графических конструкций, получивших название диаграмм. В терминах языка UML определены следующие виды диаграмм:

· Диаграмма вариантов использования (use case diagram)

· Диаграмма классов (class diagram)

· Диаграммы поведения (behavior diagrams)

o Диаграмма состояний (statechart diagram)

o Диаграмма деятельности (activity diagram)

o Диаграммы взаимодействия (interaction diagrams)

§ Диаграмма последовательности (sequence diagram)

§ Диаграмма кооперации (collaboration diagram)

· Диаграммы реализации (implementation diagrams)

o Диаграмма компонентов (component diagram)

o Диаграмма развертывания (deployment diagram)

Из перечисленных выше диаграмм некоторые служат для обозначения двух и более других подвидов диаграмм. При этом в качестве самостоятельных представлений в языке UML используются следующие диаграммы:

1. Диаграмма вариантов использования

2. Диаграмма классов.

3. Диаграмма состояний.

4. Диаграмма деятельности.

5. Диаграмма последовательности.

6. Диаграмма кооперации.

7. Диаграмма компонентов.

8. Диаграмма развертывания.

Перечень этих диаграмм и их названия являются каноническими в том смысле, что представляют собой неотъемлемую часть графической нотации языка UML. Более того, процесс ООАП неразрывно связан с процессом построения этих диаграмм. При этом совокупность построенных таким образом диаграмм является самодостаточной в том смысле, что в них содержится вся информация, которая необходима для реализации проекта сложной системы.

Каждая из этих диаграмм детализирует и конкретизирует различные представления о модели сложной системы в терминах языка UML. При этом диаграмма вариантов использования представляет собой наиболее общую концептуальную модель сложной системы, которая является исходной для построения всех остальных диаграмм. Диаграмма классов является, по своей сути, логической моделью, отражающей статические аспекты структурного построения сложной системы.

Диаграммы поведения также являются разновидностями логической модели, которые отражают динамические аспекты функционирования сложной системы. И, наконец, диаграммы реализации служат для представления физических компонентов сложной системы и поэтому относятся к ее физической модели. Таким образом, интегрированная модель сложной системы в нотации UML представляется в виде совокупности указанных выше диаграмм (рис. 27).

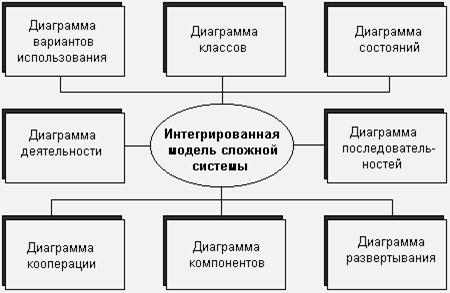

Рис. 27. Интегрированная модель сложной системы в нотации UML

Таким образом, процесс ООАП можно представить как поуровневый спуск от наиболее общих моделей и представлений концептуального уровня к более частным и детальным представлениям логического и физического уровня. При этом на каждом из этапов ООАП данные модели последовательно дополняются все большим количеством деталей, что позволяет им более адекватно отражать различные аспекты конкретной реализации сложной системы

Концептуальная модель выражается в виде диаграмм прецедентов (use case diagram). Этот тип диаграмм служит для проведения итерационного цикла общей постановки задачи вместе с заказчиком.

Логическая модель позволяет определять два различных взгляда на системы: статический и динамический. Статический подход выражается диаграммами классов (class diagram).

Динамический подход описывается двумя типами диаграмм: диаграммами взаимодействия объектов; диаграммами последовательности взаимодействий.

Физическая модель задается компонентной диаграммой (component diagram), которая описывает распределение реализации классов по модулям, и диаграммой развертывания (deployment diagram).

5.2. Построение концептуальной модели.

5.2.1. Разработка диаграмм вариантов использования

Визуальное моделирование в UML можно представить, как некоторый процесс поуровневого спуска от наиболее обшей и абстрактной концептуальной модели исходной системы к логической, а затем и к физической модели соответствующей программной системы. Для достижения этих целей вначале строится модель в форме, так называемой диаграммы вариантов использования (use case diagram), которая описывает функциональное назначение системы или, другими словами, то, что система будет делать в процессе своего функционирования. Диаграмма вариантов использования является исходным концептуальным представлением или концептуальной моделью системы в процессе ее проектирования и разработки.

Разработка диаграммы вариантов использования преследует цели:

· Определить общие границы и контекст моделируемой предметной области на начальных этапах проектирования системы.

· Сформулировать общие требования к функциональному поведению проектируемой системы.

· Разработать исходную концептуальную модель системы для ее последующей детализации в форме логических и физических моделей.

· Подготовить исходную документацию для взаимодействия разработчиков системы с ее заказчиками и пользователями.

Суть данной диаграммы состоит в следующем: проектируемая система представляется в виде множества сущностей или актеров, взаимодействующих с системой с помощью так называемых вариантов использования. При этом актером (actor) или действующим лицом называется любая сущность, взаимодействующая с системой извне. Это может быть человек, техническое устройство, программа или любая другая система, которая может служить источником воздействия на моделируемую систему так, как определит сам разработчик. В свою очередь, вариант использования (use case) служит для описания сервисов, которые система предоставляет актеру. Другими словами, каждый вариант использования определяет некоторый набор действий, совершаемый системой при диалоге с актером. При этом ничего не говорится о том, каким образом будет реализовано взаимодействие актеров с системой.

Между компонентами диаграммы вариантов использования могут существовать различные отношения, которые описывают взаимодействие экземпляров одних актеров и вариантов использования с экземплярами других актеров и вариантов. Один актер может взаимодействовать с несколькими вариантами использования. В этом случае этот актер обращается к нескольким сервисам данной системы. В свою очередь один вариант использования может взаимодействовать с несколькими актерами, предоставляя для всех них свой сервис. Следует заметить, что два варианта использования, определенные для одной и той же сущности, не могут взаимодействовать друг с другом, поскольку каждый из них самостоятельно описывает законченный вариант использования этой сущности. Более того, варианты использования всегда предусматривают некоторые сигналы или сообщения, когда взаимодействуют с актерами за пределами системы. В то же время могут быть определены другие способы для взаимодействия с элементами внутри системы.

В языке UML имеется несколько стандартных видов отношений между актерами и вариантами использования:

· Отношение ассоциации (association relationship)

· Отношение расширения (extend relationship)

· Отношение обобщения (generalization relationship)

· Отношение включения (include relationship)

При этом общие свойства вариантов использования могут быть представлены тремя различными способами, а именно с помощью отношений расширения, обобщения и включения.
