Электрический диполь и его поле

Диполь – система двух равных по величине и противоположных по знаку зарядов (+q и -q), расположенных на расстоянии l (плечо) друг от друга

Основная характеристика диполя – электрический момент диполя p(->) = q*l(->), принять, что это вектор направлен от –q к +q. Измеряется [p] = Кл*м.

В однородном электрическом поле на диполь действует вращающий момент мю(->) = p*(E->), он зависит от величины p(->), ориентации диполя в поле напряжённости поля E(->)

Диполь сам создаёт электрическое поле

, если предположить, что предположить, что диполь точечный.

Т.е. l<<r, то r1<r; r1*r= r^2; (r-r1) = p*cosальфа

Тогда

Если взять 2 равноудалённые от диполя точки, то разность потенциалов между ними:

Если поместить диполь в центр в равносторонних треугольников, и тогда

№29 Физические основы электрокардиографии. Отведения при ЭКГ.

Живые ткани являются источником электрических потенциалов (биопотенциалов), Регистрация биопотенциалов тканей и органов с диагностической целью получила название электрография:

1) электрокардиография (ЭКГ) - регистрация биопотенциалов возникающих в сердечной мышце при ее возбуждении;

2) электромиография - регистрация биоэлектрической активности мышц;

3) электрроэнцефалография (ЭЭГ) - метод регистрации биоэлектрической активности головного мозга и др.

Физический подход к электрографии заключается в создании модели электрического генератора, которая соответствует картине снимаемых биопотенциалов. Дипольное представление о сердцележит в основе теории отведений Эйнтховена: сердце есть токовый диполь с дипольным моментом Рс, который поворачивается, изменяет свое положение за время сердечного цикла. Он предложил снимать разность биопотенциалов сердца между вершинами равностороннего треугольника, который расположен на правой руке (ПР), левой руке(ЛР) и левой ноге(ЛН). Напряжение между двумя точками-отведение. Различают стандартные отведения: 1:(лр-пр); 2(пр-лн);3(лр-лн);. Т.к. сердце расположено в центре равностороннего треугольника, то измерив U1, U2, U3, можно найти ориентацию дипольного момента сердда (ИЭВ сердца) во фронтальной плоскости, находят!tgАЛЬФАab=(Ubc+Uac)/(Ubc-Uac)! (a, b, c - индексы A,B,C) (относительно горизонтальной оси). на ЭКГ получают временные зависимости напряжения в отведениях. ЭКГ не дает представлений и ориентации ИЭВ сердца в пространстве, но для диагностических целей такая информация важна. Усиление отведения (по Гольбергу) получается если снять отведение между одной из стандартных точек (например ЛР) и (две другие соединив через большие сопротивления в общую точку) общей точкой. Амплитуда U возрастает в полтара раза.

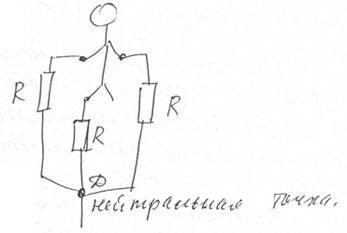

По Вильсону измеряют направление между шестью точками треугольника Ксеба(хз) (грудного) и точкой, образованной соединением трёх стандартных точек через большие сопротивления между собой.

При снятии этих отведений определяют ориентацию ИЭВ сердца не только во фронтальной, но и в горизонтальной плоскостях. Эти отведения называются униполярными, т.к. потенциал точки Д с течением времени не меняется.
