Жетілдірілген фермалар

Іс жүзінде жобалау және дайындау жұмыстарын жеңілдету үшін универсаль болат фермалар қолданылып жүр. Олар қолданылу орнына байланысты әр түрлі стандарт геометриялық жүйемен дайындалады. Мұндай фермалар суық немесе жылы шатыр астына сырғауылды және сырғауылсыз жабынмен пайдаланылады (1.7-сурет).

Ескерту: Типтік трапециялық фермаларда (аралығы 36м жоғары) және параллель белдеуді фермаларда кездейсоқ иілуін болдырмау үшін қосымша құрылыстық көтергіштер пайдаланылады, яғни фермаларды дайындағанда оны кері майыстыруға бейімдейді. Бұл майысқан бөлігі ауырлық күшінің әсерінен бастапқы

Н-10 жүктеме схемасы жүк машинасының автокөлікті колоннасын көрсетеді. Колонна ұзындығы үлкен сондықтан схемада оның ортаңғы бөлігі көрсетілген, бір ауырлатылған УТ жүк машинасымен (сол жақтан екінші). Әсер сызығы ұзын болса нормативтік ара қашықтық пен жүктемелерді сақтай отырып схемада көрсетілгеннен сол және оң жақтағы жүк машиналар санын көбейткен дұрыс.

Жүктеме схемасы бұзылуы мүмкін, мұны күшті екі таңбалы әсер сызығымен анықтаған кезде ескеру керек (әр участокты бөлек жүктеу керек). Бірақ ауырлатылған жүк машинасы (УТ) міндетті түрде жұмыс істейтіндер қатарында сақталуы керек.Кремон диаграммасын сызылған ферма схемасын пайдаланып, оған тек қана 3п. сәйкес алынған түйіндік жүктемелерді ғана түсіріп, әсер сызығы сызылған параққа тұрғызу керек.

Түйіндік жүктемелер әр панельді d аралықты екі тіректегі арқалық ретінде қарастыру арқылы анықталады. Тірек болып белдеу түйіндері табылады. Түйіндік жүктемелерді анықтағаннан кейін 3 пунктісі бойынша күштерді анықтау үшін шекті жағдайды берген олардың жүктер соммасының теңдігін тексеру. Кремон диаграммасы жеткілікті үлкен масштабта сызылады (сызбадағы бос жерге байланысты).

Диаграмманы тұрғызған кезде міндетті түрде стерженьдер мен күштер арасындағы участоктар белгіленуін (екілік белгілену) сақтау керек. Кремон диаграммасын тұрғызу үшін қажетті түйіндік жүктемеден ферманың тірек реакциясын аналитикалық анықтауға рұқсат етіледі.

Әдістемелік нұсқаулар

Әсер сызығын сызу парағының бетіне масштабпен сызылған ферма схемасының астына қаламмен салу. Сызық ординаталарының масштабын барлық сызықтар үшін бірдей, бірақ өте үлкен емес етіп кез келген масштабта қабылдау.

Берілген әсер сызықтарын тұрғызуға кірісер алдында екі тірек реакциясының әсер сызығын тұрғызу керек. Әсер сызығының барлық негізгі ординаталарында олардың сандық мәні жазылу керек. Ал 2п. тапсырмаларына сәйкес қарастырылған үш сызыққа ординаталардың сандық мәндері дәл солай барлық жүктер астына жазылады.

Әсер сызықтарында жүктердің шекті жағдайда орналасуы қауіпті орналасу белгісі формуласы бойынша жүргізілуі мүмкін, өйткені әсер сызықтарының үшбұрышты участоктары бар:

және

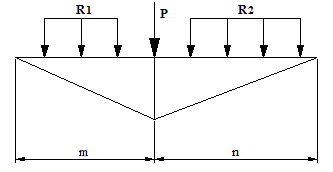

R₁, R₂, P, m, n мәндерін 7.8-суреттен қараңыз.

7.8-сурет.

қалпына келеді. Құрылыстық көтергіш жөнінде 2.п. 13.7 қарастырылған. 1,5 % көлбеулік параллель белдеулі фермаларда осы құрылыстық көтеру әдісі бойынша орындалады.

1.7-сурет. Типтік фермалардың схемалары

а – трапециялық б – параллель белдеулі
