Причальные сооружения

Финишная вышка

Стартовые вышки

Стартовая вышка для соревнований по академической и народной греб­ле (наземная или наплавная) устраивается по оси дистанции на расстоянии 50м от линии старта. Пол вышки должен возвышаться над уровнем воды не менее чем на 3 м и не более чем на 6м.

Стартовая вышка для соревнований по гребле на байдарках и каноэ, как правило, наземная, размещается сбоку на продолжении линии старта, пол вышки возвышается над уровнем воды не менее чем на 1,5м.

Финишная вышка устраивается в створе финиша. В случае предназначе­ния базы для соревнований республиканского и более высокого масштаба она должна быть стационарной, и в ее составе кроме ступенчатых мест для судей и секундометристов предусматривают:

— место (кабину) для старшего судьи;

— помещение для аппаратуры фотофиниша или видеомагнитофонов;

— площадку (желательно — под навесом) для кино- и телеоператоров.

Причальные плоты и мостки на стоянках лодок размещаются за после-финишной зоной, ниже по течению, а стоянки для мотолодок и катеров — на удалении не менее 30м вниз по течению от причальных плотов и стоянок для лодок.

Наградной плот, необходимый, как правило, только на базах со стацио­нарными трибунами, размещается вдоль берега напротив трибуны.

Причальные плоты рекомендуется проектировать с двумя причальными сторонами, наградные плоты — с одной.

Мостки для лодок, мотолодок и катеров на стоянках могут устраиваться наплавными или на сваях.

Плоты и мостки рассчитываются исходя из временной нагрузки 150 кг/м².

Между линией уреза воды и плотами или мостками предусматривается полоса свободной воды шириной не менее 1м.

Сходни с берега на плоты или мостки принимаются шириной не менее:

— 2м для причальных плотов;

— 1м для наградных плотов и мостков.

Поверхность плотов, мостков и сходней не должна быть скользкой и на ней не должна скапливаться вода.

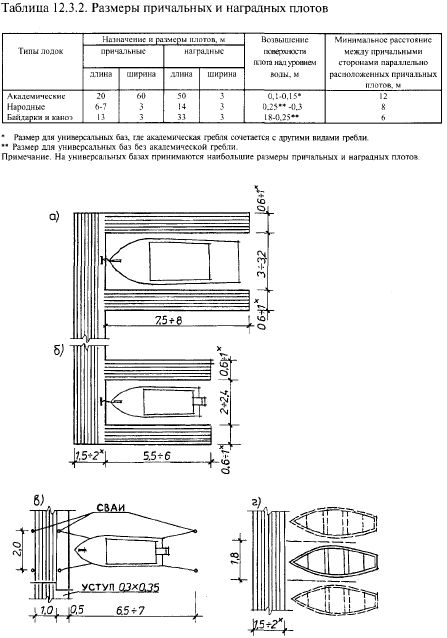

Размеры плотов обусловливаются типами лодок (табл. 12.3.2).

На базах (в том числе универсальных) предусматривается, как правило, два причальных плота и один наградной (при его необходимости). На базах только для гребли на байдарках и каноэ или только для народной гребли, имеющих менее двух комплектов лодок, достаточно одного причального плота.

СПЕЦИАЛИЗИРОВАННЫЕ ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ СООРУЖЕНИЯ 379

Схемы и размеры мостков на стоянках различны для катеров, мотоло­док и народных лодок (рис. 12.3.1).

Возвышение поверхности наплавных мостков над уровнем воды: 0,4 — 0.45 м - для катеров и мотолодок; 0,3 - 0,35 м - для народных лодок.

Рекомендуемое число катеров:

- один для дежурного персонала спасательной службы;

— один для обслуживания соревнований на универсальной базе.

На базах, предназначаемых только для одного вида гребли, для обслу­живания соревнований допускается использование мотолодок: по одной мотолодке на 6 — 8 академических лодок или на 10 — 12 народных лодок или байдарок и каноэ. При проектировании стоянок для народных лодок в рас­чет принимается не менее 50% численности этих лодок на базе.
