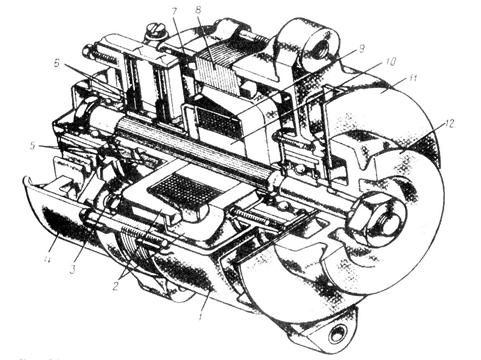

Синхронный генератор с когтеобразными полюсами и электромагнитным возбуждением

Такие синхронные генераторы широко применяются в авто­тракторном электрооборудовании. На выходе генератора включа­ют полупроводниковый выпрямитель (рис. 23.10, а,)поэтому ге­нератор выполняет функцию источника постоянного тока. Ротор генератора имеет конструкцию, аналогичную рис. 23.3, б, отлича­ясь наличием обмотки возбуждения вместо постоянного магнита.

Когтеобразная конструкция ротора позволяет возбудить многополюсный ротор посредством одной катушки возбуждения, подключаемой к источнику постоянного тока через контактные кольца и щетки. В таком роторе аксиально - направленный магнит­ный поток возбуждения меняет свое направление в воздушном зазоре и становится радиально направленным (рис. 23.10, б).

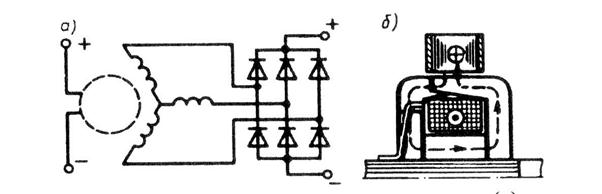

Рис.23.10. Принципиальная схема включения (а)

и магнитная система синхронного генератора (б) с когтеобразными полюсами

Рассматриваемый генератор отличается простотой конструкции, ком­пактностью, надежностью и высокой технологичностью. Послед­нее достоинство имеет важное значение в условиях массового производства синхронных генераторов с мощности (менее 1 кВА) В схеме электрооборудования генератор включают параллельно с аккумуляторной батареей, и он работает с ней в бу­ферном режиме, т. е. они дополняют друг друга в зависимости от величины нагрузки и частоты вращения приводного двигателя.
