Виды стрелочных переводов

Все стрелочные переводы можно разделить на три вида: одиночные, двой­ные и перекрестные. Одиночные стрелочные переводы соединяют два пути в один. Одиночные стрелочные переводы подразделяются на обыкновенные, симметричные и несимметричные (рис. 1.105). Одиночные обыкновенные стре­лочные переводы (рис. 1.105, а) составляют более 90 % от всех переводов, лежащих в сети.

Симметричные стрелочные переводы (рис. 1.105, г) применяются в тех слу­чаях, когда можно обойтись без основного прямолинейного пути, но требуют­ся высокие скорости движения на разветвляющихся путях. У симметричных стрелочных переводов, угол отклонения пути от прямолинейного направле­ния равен половине угла крестовины, а радиус переводной кривой вдвое боль­ше, это позволяет обеспечивать более высокие скорости движения по ответв­ляющимся путям. Симметричные переводы марок 1/11 и 1/9 применяются на приемо-отправочных путях. В сортировочном парке применяются стрелочные переводы марки 1/6. Симметричные стрелочные переводы применяются также на путях локомотивного, вагонного и грузового хозяйства станции.

Несимметричные — криволинейные (односторонние и разносторонние) стрелочные переводы (рис. 1.105, бив) укладываются лишь при неблагопри­ятном плане станционных путей в кривых участках пути.

Двойные (тройниковые) стрелочные переводы позволяют соединить три пути в один или разветвлять один путь на три. Двойные стрелочные перево­ды сложны по конструкции, изготовлению и эксплуатации, менее надежны, чем одиночные, поэтому вновь не укладываются.

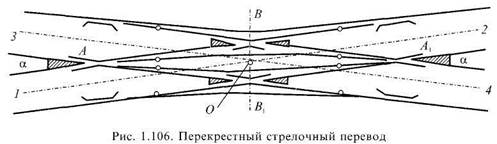

Используя перекрестные стрелочные переводы (рис. 1.106), осуществля­ют движение поездов по четырем направлениям: с 1 на 2; с 1 на 4; с 3 на 2 и с 3 на 4. Такой перевод заменяет собой два обыкновенных. При этом длина перекрестного перевода почти в два раза меньше длины, занимаемой двумя

обыкновенными переводами. Поэтому такие стрелочные переводы выгодны в стесненных условиях, особенно на пассажирских станциях. Недостатком таких стрелочных переводов является сложность конструкции и необходи­мость ограничения скорости движения по ним. Кроме того, при неподвиж­ных сердечниках тупых крестовин не полностью перекрывается контррельса­ми их вредное пространство, что может вызвать сход подвижного состава. Перекрестный стрелочный перевод состоит из двух острых крестовин с кон­тррельсами, двух тупых крестовин с контррельсами, четырех пар остряков, соединительных рельсов и переводных брусьев.

Стрелочные переводы различаются в зависимости от марки крестовины. Применяются следующие марки стрелочных переводов: 1/22, 1/18, 1/11, 1/9, 1/6. Согласно ПТЭ на железных дорогах применяют переводы следующих марок:

- на главных путях и приемо-отправочных пассажирских — не круче 1/11,
а перекрестные переводы и одиночные, являющиеся продолжением пере­
крестных, — не круче 1/9;

- на приемо-отправочных путях грузового движения — не круче 1/9, а
симметричные — не круче 1/6;

На главных путях станций, где предусмотрен пропуск пассажирских по­ездов со скоростями 140—200 км/ч, должны укладываться стрелочные пере­воды типа Р65 марки 1/11, с гибкими остряками и крестовиной с непрерыв­ной поверхностью катания.

Стрелочные переводы марки 1/18 и 1/22 допускается предусматривать в трудных условиях в порядке исключения по согласованию с ОАО «РЖД» (при разветвлении главного пути и в путепроводных развязках).

Тип рельсов стрелочных переводов зависит от типа рельсов тех путей, на которых уложены стрелочные переводы. Чаще всего они совпадают. Вы­пускают стрелочные переводы рельсов Р-65, марки 1/11, рельсов Р-65 марки 1/9, рельсов Р-50 марки 1/11 и т.д.

Выпускаются стрелочные переводы правые и левые. Стрелочный перевод счи­тается правым, если по нему подвижной состав поворачивает направо от основ­ного пути, левым — если поворот подвижного состава происходит налево.

В зависимости от того, как происходит движение по стрелочному пере­воду, различают противошерстные и пошерстные стрелочные переводы. Это означает, что один и тот же стрелочный перевод может быть и пошерстным и противошерстным. Если движение происходит в остряки, стрелочный пе­ревод — противошерстный, если в крестовину — пошерстный.
