Конструкция защитных средств

Классификация электрозащитных средств

Персонал, обслуживающий электроустановки, должен быть снабжен всеми необходимыми электрозащитными средствами, обеспечивающими безопасность обслуживания таких электроуста­новок. Они служат для защиты людей от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля. По характеру применения средства защиты подразделяют на две категории: средства коллективной защиты и средства индивидуальной защиты.

Электрозащитные средства ПТБ подразделяют также на основные и дополнительные. Основными называют такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение установки. С их помощью можно касаться токоведущих частей, находящихся под напряжением. Дополнительные защитные средства не могут при определенном напряжении предохранять от поражения током, а лишь усиливают действие основного защитного средства и обеспечивают защиту от напряжения прикосновения, шагового, а также ожогов электрической дугой. Основные защитные средства применяют совместно с дополнительными.

К основным изолирующим защитным средствам при обслуживании электроустановок напряжением выше 1000 В относят: оперативные и измерительные штанги, изолирующие и токоизмерительные клещи, указатели напряжения, изолирующие устройства и приспособления для ремонтных работ, например, изолирующие лестницы, изолирующие площадки, изолирующие тяги, непосредственно соприкасающиеся с проводом щитовые габаритники, захваты для переноски гирлянд, изолирующие штанги для укрепления зажимов и для установки габаритников, изолирующие звенья телескопических вышек.

Основные защитные средства изготовляют из изоляционных материалов с достаточно устойчивыми диэлектрическими параметрами (фарфор, бакелит, эбонит, гетинакс, древесно-слоистые пластики, пластические материалы и т.п.). Можно применять дерево, проваренное в льняном или других высыхающих маслах. Применение парафина или других аналогичных веществ для пропитки дерева запрещается.

Материалы, поглощающие влагу (бакелит, дерево и др.), должны быть покрыты влагостойким лаком и иметь гладкую поверхность без трещин, отслоений и царапин. В электроустановках на­пряжением до 15 кВ разрешается применение штанг с фарфоровыми изоляторами в качестве изолирующей части и с удлинителями из сухого дерева и других изоляционных материалов.

К дополнительным защитным изолирующим средствам, применяемым в электроустановках напряжением выше 1000 В, относят: диэлектрические перчатки, боты, резиновые коврики, изолирующие подставки, переносные заземления, оградительные устройства, плакаты и знаки безопасности.

К основным защитным изолирующим средствам, применяемым в электроустановках напряжением до 1000 В, относят диэлектрические перчатки, инструмент с изолированными рукоятками, изолирующие клещи, указатели напряжения, изолирующие штанги.

Для проверки наличия напряжения в сети или электроустановках применяют специальные указатели напряжения, работающие по принципу протекания активного тока. Для проверки напряжения в электроустановках переменного тока напряжением до 500 В применяют специальные указатели напряжения ТИ-2, МИН-1, УИН-10, ИН-92 и др.

К дополнительным защитным изолирующим средствам, применяемым в электроустановках напряжением до 1000 В, относят диэлектрические галоши, диэлектрические резиновые коврики, оградительные устройства, изолирующие подставки, переносные заземления, плакаты и знаки безопасности.

В распределительном устройстве должен находиться комплект защитных средств, в который входят резиновые перчатки или рукавицы, резиновые боты или изолирующие подставки, резиновые коврики или дорожки, клещи для предохранителей, штанги, индикаторы напряжения, переносные заземления (закоротки), защитные очки.

Выдачу защитных средств в индивидуальное пользование оформляют записью в специальном журнале. В нем указывают дату выдачи, наименование защитных средств и расписывается получа­тель.

Для хранения защитных средств, закрепленных за распределительным устройством, при входе в него должно быть отведено специальное место, которое оборудуют крючками для развески штанг, переносных заземлений, предупредительных плакатов и шкафами для размещения перчаток, бот, ковриков, защитных очков, противогазов и указателей напряжения.

Электрозащитные средства нужно использовать по их прямому назначению в электроустановках напряжением не выше того, на которое защитные средства рассчитаны.

Все основные изолирующие защитные средства рассчитаны на применение их в закрытых или открытых распределительных устройствах и на воздушных линиях электропередачи только в сухую погоду. Использование этих защитных средств на открытом воздухе в сырую погоду (во время дождя, снега, тумана, измороси) запрещается.

В открытых распределительных устройствах в сырую погоду следует использовать изолирующие средства специальной конструкции, предназначенной для для работы в таких условиях.

Перед каждым употреблением защитного средства персонал обязан убедиться в отсутствии внешних повреждений, удалить пыль, резиновые перчатки проверить на отсутствие проколов; проверить по штампу, для какого напряжения допустимо применение данного средства и не истёк ли срок периодического его испытания. Пользоваться защитными средствами, срок испытания которых истёк, запрещается, так как такие средства считаются непригодными.

Для оперативной работы (производства измерений, очистки изоляции от пыли, установки разрядников) используют изолирующие штанги (рисунок 9.1, а).

Эти штанги могут быть универсальными, т.е. иметь сменные головки, предназначенные для выполнения различных функций. Изолирующая штанга (таблица. 9.1) состоит из трёх основных частей: рабочей части, изолирующей части, ручки-захвата. Рабочая часть состоит из укреплённого непосредственно на изолирующей части наконечника, имеющего, форму, зависящую от назначения штанги. В измерительных штангах прибор для измерения относится к рабочей части штанги. Изолирующей частью штанги является участок от рабочей части до границы захвата.

Штанги при пользовании ими не заземляют, за исключением случаев, когда сам принцип устройства штанги или условия работы требуют её заземления. При работе со штангами следует применять диэлектрические перчатки. Запрещается касаться изолирующей части штанги за упорным (ограничительным кольцом).

В случае повреждения лакового покрытия штанги или других её неисправностей работу следует прекратить, штангу отремонтировать и испытать.

Изолирующие клещи (рисунок 9.1, б) (таблица 9.2) применяют для операций с предохранителями, надевания и снятия изолирующих колпаков и других аналогичных работ. Изолирующие клещи состоят из рабочей части (или губок), изолирующей части от губок до упора, ручки-захвата от упора до конца клещей.

Таблица 9.1

Шташи изолирующие

Наименование и тип	Назначение	Рабочая часть	Номинальное напряжение, кВ
Для установки и снятия трубчатых разрядников ШР-110У4	Регулирование искрового промежутка и снятие трубчатых разрядников	Головка с захватами	ПО
Оперативная: ШО-10У4 ШО-35У4	Управление разъединителями, проверка наличия напряжения в комплекте с указателем	Палец, отверстие с резьбой
Оперативная универсальная: ШОУ-15, ШОУ-35, ШОУ-110	Управление разъединителями, проверка наличия напряжения в комплекте с указателем, замена трубчатых предохранителей, снятие набросов	Головка с раздвижными губками, палец	15 35 ПО
Оперативная с универсальной головкой: ШОУ-15 ШОУ-35 ШОУ-110	Тоже	Тоже	15 35 ПО
Универсально-измерительная: ШИ-35У4 ШИ-110У4	Контроль подвесных и опорных изоляторов, снятие набросов	Измеритель­ный прибор со щупами, вилка для снятия набросов	35 ПО

Рисунок 9.1. Защитные средства, применяемые при обслуживании электроустановок:

а — изолирующие штанги; б — изолирующие клещи; в — диэлектрические перчатки; г — диэлектрические боты; д — диэлектрические галоши; е — резиновые коврики и дорожки; ж — изолирующая подставка; з —монтерские инструменты с изолирующими ручками; и — токоизмерительные клещи; к — указатель напряжения.

В цепях напряжением выше 1000 В при пользовании клещами нужно дополнительно пользоваться диэлектрическими перчатками.

Диэлектрические перчатки (рисунок 9.1, в) предназначены для работы в электроустановках только при условии изготовления их в соответствии с требованиями государственного стандарта. Перчатки, предназначенные для других целей (химические и др.), применять как защитное средство при работе в электроустановках не допускается.

Таблица 9.2 Клещи изолирующие и токоизмерительные

Тип	Назначение	Номинальное напряжение
Ц90 Ц91 Д90	Измерение тока без размыкания цепи в сетях переменного тока промышленной частоты Измерение тока без размыкания цепи и напряжения в сетях переменного тока промышленной частоты Измерение мощности без размыкания цепи в сетях переменного тока промышленной частоты	0,22...0,38
К-1000	Замена предохранителей ПР на токи 15... 60 А	1,0
Для напряжения 6...35кВ	Замена 1ред охранителей ПК-6, ПКТ-6, ПКТ-10 на токи до 300 А, ПК-10 на токи до 200 А (клещи — до 10 кВ), ПК-35 на токи до 40 А (клещи на напряжение до 35 кВ)	6...10

Диэлектрические перчатки, выдаваемые для обслуживания электроустановок, должны быть нескольких размеров, позволяющих пользоваться ими обслуживающему персоналу. Длина перчатки должна быть не менее 350 мм. Размер диэлектрических перчаток должен позволять надевать под них хлопчатобумажные или шерстяные перчатки для предохранения рук от холода при обслуживании открытых электроустановок.

Диэлектрические боты (рисунок. 9.1, г) и галоши (рисунок 9.1, д) являются не только дополнительным защитным средством, но и защитным средством от шагового напряжения в электроустановках любого напряжения. Для применения в электроустановках допускаются только диэлектрические боты и галоши, изготовленные в соответствии с требованиями государственных стандартов. Внешний вид диэлектрических бот и галош (цвет, отсутствие лакировки или специальные отличительные знаки) должен отличаться от вида бот и галош, предназначенных для других целей. Для обслуживания электроустановок должны выдаваться боты и галоши нескольких размеров, предусмотренных государственным стандартом.

Диэлектрические коврики (рисунок 9.1, е) применяют в качестве дополнительного защитного средства в закрытых электроустановках любого напряжения при операциях с приводами разъединителей и выключателей и пускорегулирующей аппаратурой. В электроустановках напряжением до 1000 В диэлектрические коврики (маты) можно заменять изолирующими подставками для электроустановок напряжением выше 1000 В. В электроустановках напряжением до 1000 В в качестве диэлектрических ковриков разрешается применять коврики, изготовленные из недиэлектрической резины, при условии, что они выдерживают испытательное напряжение. Диэлектрические коврики являются изолирующим средством лишь в сухом состоянии. Они должны изготовляться в соответствии с требованиями государственного стандарта размером не менее 50x50 см. Верхняя поверхность коврика должна быть рифленой.

Изолирующие подставки (рисунок 9.1, ж) применяют при производстве операций с предохранителями, пусковыми устройствами электродвигателей, приводами разъединителей и выключателей в закрытых электроустановках любого напряжения. Изолирующая подставка состоит из настила, укрепленного на опорных изоляторах. Изоляторы могут быть фарфоровыми или из пла­стических материалов.

Инструмент с изолированными рукоятками (рисунко 9.1, з) применяют в электроустановках напряжением до 1000 В. Рукоятки инструмента должны иметь покрытие из влагостойкого нехрупкого изоляционного материала. Все изолирующие части инструмента должны иметь гладкую поверхность, не иметь трещин, излома и заусенцев. Изоляционное покрытие рукояток должно плотно прилегать к металлическим частям инструмента и полностью изолировать ту его часть, которая во время работы находится в руке работающего. Изолированные рукоятки должны снабжаться упорами и иметь длину не менее 10 см.

Токоизмерительные клещи (см. рисунок 9.1 и таблица 9.2) предназначены для измерения переменного тока в одиночных проводниках без нарушения их целостности. Токоизмерительные клещи для электроустановок напряжением выше 1000 В состоят из рабочей и изолирующей части (от рабочей части до упора) ручек-захватов (от упора до конца клещей). Рабочая часть клещей состо­ит из разъемного магнитопровода с обмоткой и съемного или встроенного амперметра, укрепленного на сердечнике.Токоизмерительные клещи для электроустановок напряжением до 1000 В могут состоять из рабочей части — разъемного магнитопровода, изолирующей части, являющейся одновременно кор­пусом прибора и ручкой-захватом. Клеши такой конструкции имеют измерительный прибор, встроенный в изолирующую часть, и одну ручку-захват для удержания клещей при измерении одной рукой. Упор может быть образован формой корпуса прибора или ручки-захвата и должен предотвращать во время измерения возможность прикосновении рукой к токоведущей части.

Указатели напряжения (рис. ЮЛ, к) (таблица. 9.3) являются переносными приборами, основанными на свечении неоновой лампы при протекания через нее емкостного тока. Указатель на­пряжения, например УННУ-1 (универсальный), предназначен для проверки наличия или отсутствия напряжения в цепях напряжением ПО... 660 В переменного тока промышленной частоты и по­стоянного тока с одновременным указанием полярности (рисунок 9.2).

При определении наличия или отсутствия напряжения указатели напряжения не следует заземлять. Исключение составляют указатели на напряжение 10 кВ старых конструкций при работах с ними на деревянных опорах. В этих случаях если конструкция указателя не обеспечивает достаточного свечения при наличии напряжения, то указатель необходимо заземлить. Указатель, например УВНИ-10 (таблица 9.4), обеспечивает надежную индикацию напряжения во всех электроустановках напряжением 6... 10 кВ, в

Таблица 9.3

Указатели напряжения до 1 кВ

Тип	Номинальное напряжение, В	Напряжение зажигания, В
	переменное	постоянное
Указатели низкого напряжения
УННУ-1	ПО...660	ПО...660
УННЛ-1	110...660	110...660
УНН-1М	127...660	127...500
УНН-10	127...500	127...500
ПИН-90	67...750	67...750
МИН-1	127...500	127...500
Индикаторы напряжения — отвертки
ИН-90	127...380	—
ИН-91	127.. 380	—	—
Индикатор напряжения стрелочный	10...100	—	—
ИН-92	100...700	10.. 250	—
Пробник напряжения	90...500	—

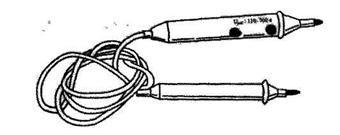

Рисунок 9.2. Универсальный указатель напряжения УННУ-1

том числе на В Л с деревянными и железобетонными опорами (рисунок. 9.3). Поэтому не нужно заземлять рабочую часть, тем более, что это приводит к ухудшению условий безопасности. Однако при ошибочном заземлении рабочей части аварии не произойдет, так как необходимую электрическую прочность обеспечивают изолирующие конденсаторы внутренней схемы указателя.

Рисунок 9.3. Схема подключения напряжения при испытании рабочей части и определении напряжения зажигания указателя УВНИ-10

Таблица 9.4
