Пневматические схемы тормозного оборудования

2.2.1 Схема пневматического тормозного оборудования электровозов ВЛ10, ВЛ10у.

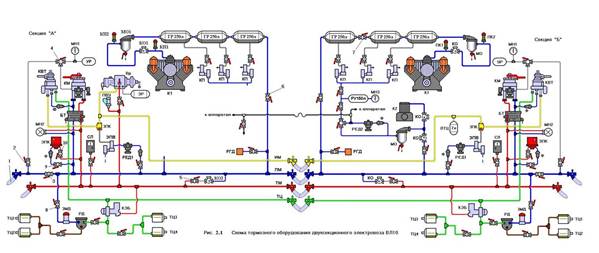

Рис. 2.1 Схема пневматического оборудования электровозов ВЛ-10 и ВЛ-10у

Грузовые электровозы постоянного тока ВЛ10, ВЛ10у имеют автоматический, вспомогательный прямодействующий, электрический (рекуперативный) и ручной тормоз. Особенностью тормозной системы двухсекционных электровозов ВЛ10, ВЛ10у постоянного тока (рис. 2.1) является установка одного воздухораспределителя на двухкузовной локомотив. На каждой секции электровоза установлен основной компрессор (К1) типа КТ6Эл и три главных резервуара (ГР) объемом по 250 литров каждый. На напорной трубе от компрессора к главным резервуарам находятся два предохранительных клапана (КП1, КП2) № Э-216, обратный клапан (КО1) № Э-155 и маслоотделитель (МО1) № Э-120. Предохранительный клапан КП1 отрегулирован на 9,8 кгс/см2, а клапан КП2 на 9,5 кгс/см2. Главные резервуары сообщены с питательной магистралью (ПМ) через разобщительный кран 6. Конденсат из главных резервуаров вытекают через электропневматические клапаны продувки (КЭП1-КЭП3) № КП-100 или КП-110 с электрообогревателями. Воздух из ПМ через разобщительный кран 9 и фильтр (Ф) № 114 подходит к электропневматическому клапану автостопа (ЭПК) № 150, и через устройство блокировки тормозов (БТ) № 367м - к поездному крану машиниста (КМ) № 395 и крану вспомогательного локомотивного тормоза (КВТ) № 254. От питательной магистрали ПМ имеются отводы к аппаратам управления электровозом и к регулятору давления (РГД) АК-11Б, который управляет работой электродвигателя компрессора К1 и отрегулирован на поддержание давления в главных резервуарах в пределах 9,0 - 7.5 кгс/см2. К аппаратам управления и в резервуар управления кгс/см2 объемом 150 л воздух из ПМ проходит через разобщительный кран 11, обратный клапан КО3 № Э-175, маслоотделитель (МО2) № 116 и редуктор давления (РЕД2), отрегулированный на давление 5,0 кгс/см2. Резервуар управления можно зарядить и от вспомогательного компрессора (К2) типа КБ-1В через обратный клапан КО4. Из питательной магистрали через разобщительный кран 8 и редактор давления (РЕДЗ) № 348, отрегулированный на давление 5,0 кгс/см2, воздух подходит к реле давления (РД) № 304. К электропневматическому вентилю (ЭПВ) типа КП-53 воздух из ПМ подходит через редактор (РЕД1) № 348, который понижает давление питательной магистрали с 9,0 кгс/см2 до 2,5 кгс/см2. Через поездной кран машиниста КМ заряжается уравнительный резервуар (УР) объемом 20 л и тормозная магистраль (ТМ), из которой через разобщительный кран 10 воздух подходит к электропневматическому клапану автостопа ЭПК, электроблокировочному клапану (КЭБ) № КЭ-44, воздухораспределителю (ВР) № 483 и скоростемеру (СЛ). Через ВР происходит зарядка запасного резервуара (ЗР) объемом 55 л. С тормозной магистралью соединен пневматический выключатель управления (ВУП1) типа ПВУ-2, размыкающий цепь управления рекуперативного тормоза электровоза при понижении давления в ТМ до 2,7 – 2,9 кгс/см2. ВУП1 замыкает свои контакты при давлении в ТМ 4,0 кгс/см2. Тормозная магистраль ТМ может сообщаться с питательной магистралью ПМ через обратный клапан КО2 № Э-175, перед которым находится разобщительный кран 5 (кран холодного резерва). Разобщительный кран 5 открывается только при необходимости пересылки электровоза в холодном (недействующем) состоянии. При торможение локомотива краном вспомогательного локомотивного тормоза воздух из питательной магистрали ПМ через КВТ и блокировку тормозов БТ поступает в магистраль тормозных цилиндров (МТЦ) и через блокировочный клапан КЭБ - в тормозные цилиндры (ТЦЗ, ТЦ4) второй тележки. Одновременно воздух поступает в управляющую камеру реле давления РД, которое, сработав на торможение, наполняет тормозные цилиндры (ТЦ1 и ТЦ2) первой тележки из питательной магистрали ПМ через редуктор РЕДЗ. На каждой тележке установлено по два ТЦ № 507Б диаметром 10". Отпуск тормоза производится постановкой ручки КВТ в поездное положение. При этом непосредственно через КВТ выходит в атмосферу воздух из ТЦ первой тележки и из управляющей камеры РД. Реле давления, в свою очередь, срабатывает на отпуск и вытекает воздух в атмосферу из ТЦ второй тележки. При понижении давления в ТМ поездным краном машиниста КМ срабатывает на торможение воздухораспределитель ВР, который из запасного резервуара ЗР заполняет сжатым воздухом ложный тормозной цилиндр (ЛТЦ) объемом 7 литров, установленный на импульсной магистрали (ИМ). Далее по импульсной магистрали через переключательный клапан № 3ПК воздух проходит к крану вспомогательного локомотивного тормоза. КВТ срабатывает как повторитель и через электроблокировочный клапан КЭБ, катушка которого обесточена при выключенном электрическом тормозе, наполняет тормозные цилиндры ТЦ3, ТЦ4 второй тележки и управляющую камеру реле давления РД, через которое из питательной магистрали наполняются тормозные цилиндры ТЦ1 и ТЦ2 первой тележки. Установкой ручки крана вспомогательного локомотивного тормоза КВТ в первое положение можно отпустить тормоз локомотива при заторможенном составе. Совместное применение пневматического и рекуперативного торможения в полном объеме невозможно. При рекуперативном торможении, катушка электроблокировочного клапана КЭБ получает питание и последний перекрывает проход воздуха из магистрали тормозных цилиндров (МТЦ) в ТЦ и в управляющую камеру РД, сообщая их с атмосферой. При включенной рекуперации возможно только служебное торможение состава краном машиниста. Если в процессе рекуперативного торможения произойдет падение давления в тормозной магистрали до 2,7 – 2,9 кгс/см2 (например, при экстренном торможении), то система рекуперации отключится пневматическим выключателем отправления ВУП1. В режиме рекуперативного торможения допускается применение пневматического подтормаживания локомотива с помощью крана вспомогательного локомотивного тормоза. Пневматический выключатель управления (ВУП2) типа ПВУ-7, установленный на магистрали тормозных цилиндров, отрегулирован на выключение рекуперативного торможения при давлении в ТЦ 1,3 – 1,5 кгс/см2 и восстановление работы цепей управления тормоза при давлении в ТЦ 0,5 кгс/см2. В случае срыва рекуперативного торможения электроблокировочный клапан КЭБ обесточиться, а на катушку электропневматического вентиля ЭПВ подается питание. В результате чего воздух из ПМ под давлением 2,5 кгс/см2 переключает клапан № 3ПК и доходит в кран вспомогательного локомотивного тормоза. Происходит наполнение тормозных цилиндров, то есть замещение электрического торможения пневматикой. При управлении тормозами соединенного поезда по системе синхронизации на локомотиве в середине состава концевой рукав 1 питательной магистрали соединяют с тормозной магистралью хвостового вагона впереди стоящего поезда и открывают концевые краны. Разобщительный кран 3 перекрывают, а разобщительный кран 2 открывают. Ручку крана машиниста КМ переводят в IV положение и закрепляют специальной скобой с целью исключения постановки КМ в положения I, II и III, а ручку трехходового крана 4 устанавливают в положение «Синхронизация включена». Таким образом, уравнительный резервуар УР сообщается с атмосферой, а полость над уравнительным поршнем крана машиниста КМ с тормозной магистралью хвостового вагона первого поезда. Следовательно, изменение давления воздуха в ТМ первого поезда вызывает перемещение уравнительного поршня КМ локомотива, находящегося в середине соединенного поезда, что в свою очередь приводит к торможению или к отпуску тормозов. При следовании электровоза в холодном состоянии в одной кабине (секция «А») должна быть включена блокировка тормозов БТ, ручка крана машиниста КМ установлена в VI положение, а крана вспомогательного локомотивного тормоза КВТ - в поездное положение. Во второй кабине (секция «Б») ручки кранов машиниста переводят в VI положение. Комбинированные краны на устройствах блокировки тормозов в обеих кабинах устанавливают в положение двойной тяги, концевые краны на питательной магистрали закрывают, а соединительные рукава ПМ снимают. Кран 5 холодного резерва необходимо открыть. Скоростемеры, ЭПК и аппараты управления должны быть отключены от источников сжатого воздуха соответствующими разобщительными кранами. Главные резервуары одной секции необходимо отключить от питательной магистрали, перекрыв разобщительный кран 6, а на второй секции включить один главный резервуар, перекрыв разобщительный кран 7 между резервуарами. После подготовки локомотива к следованию в недействующем состоянии все ручки кранов должны быть опломбированы, а воздухораспределитель ВР переключен на средний режим торможения.

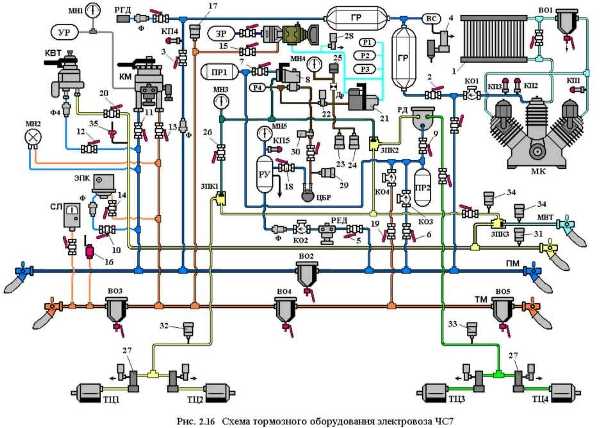

2.2.2 Схема пневматического тормозного оборудования электровозов ЧС-7.

Двухсекционный пассажирский электровоз ЧС7 постоянного тока оборудован автоматическим, электропневматическим, электрическим (реостатным), прямодействующим неавтоматическим и ручным тормозами. Тормозное оборудование и взаимодействие тормозных приборов обеих секций обеих секций идентичное.При работе мотор-компрессора (МК) типа К-2 воздух через фильтры всасывается в цилиндры низкого давления и сжимается в них до давления 2,5 – 3,0 кгс/см2, а затем нагнетается в холодильник 1, из которого поступает в цилиндры высокого давления. Здесь воздух сжимается до давления 9,0 кгс/см2 и нагнетается через обратный клапан (КО1) №Э-155 и разобщительный кран 2 в два главных резервуара (ГР) объемом по 250 л каждый. Из ГР по соединительному трубопроводу через разобщительный кран 3 и фильтр (Ф) № Э-114 сжатый воздух поступает в питательную магистраль (ПМ). На трубопроводе компрессора после первой ступени сжатия установлен предохранительный клапан (КП1), отрегулированный на давление 3,0 кгс/см2, а также влагосборник ВО1. На напорном трубопроводе МК установлены два предохранительных клапана (КП2, КПЗ), отрегулированных на давление 10 кгс/см2. На соединительном трубопроводе питательной магистрали установлен предохранительный клапан (КП4), отрегулированный на давление 10 кгс/см2.
Главные резервуары имеют резервуар-сборник (ВС) объемом 0,9 л с дистанционно управляемым пневматическим выпускным клапаном 4, оснащенным нагревательным элементом.На питательной магистрали каждой секции установлен влагосборник ВО2 с нагревательным элементом, а на отводе соединительного трубопровода установлен регулятор давления (РГД) типа ТSР-11В, который отключает мотор-компрессоры при достижении давления сжатого воздуха в ГР 9,0 кгс/см2, и включает их при давлении воздуха в ГР 7,5 кгс/см2.
Сжатый воздух из питательной магистрали через разобщительный кран 5, редуктор давления (РЕД) № 348, обратный клапан (КО2) № Э-175 и фильтр Ф поступает в резервуар управления (РУ) объемом 120 л, на котором установлен предохранительный клапан КП5, отрегулированный на давление 5,2 кгс/см2. Редуктор РЕД понижает давление питательной магистрали с 9,0 кгс/см2 до 4,7 кгс/см2. Из резервуара управления через разобщительный кран 18 воздух подходит к центробежному регулятору (ЦБР) установленному на оси 3-й (6-й) колесной пары.
Из ПМ через разобщительный кран 6 и обратный клапан (КО3) № Э-175 происходит зарядка питательных резервуаров (ПР1, ПР2) объемом по 120 л каждый. Из ПР1 через разобщительный кран 7 воздух подходит к скоростному клапану (двухступенчатому реле давления) 8 DAKO-LR, а из ПР2 через разобщительный кран 9 - к реле давления (повторителю) РД № 304.Сжатый воздух из питательной магистрали через разобщительный кран 10 и фильтр Ф подходит к электропневматическому клапану автостопа (ЭПК) № 150, через разобщительный кран 11 к поездному крану машиниста (КМ) № 395, через который происходит зарядка уравнительного резервуара (УР) объемом 20 л, а также через разобщительный кран 12 к крану вспомогательного локомотивного тормоза (КВТ) № 254.Через поездной кран машиниста и комбинированный кран 13 воздух из ПМ поступает в тормозную магистраль (ТМ), на которой установлены три влагосборника ВО3, ВО4, ВО5 с нагревательными элементами и спускными кранами. Воздух из ТМ через разобщительный кран 14 подходит к ЭПК, а через разобщительный кран 15 поступает к воздухораспределителю (ВР) № 292 (в комплекте с электровоздухораспределителем № 305), через который происходит зарядка запасного резервуара (ЗР) объемом 57 литров.Воздух из ТМ подходит к скоростемеру (СЛ), аварийному клапану 16 экстренного торможения и реле давления 17. Реле давления 17 служит для разбора схемы тягового режима при экстренном торможении и падении давления в ТМ ниже 3,0 кгс/см2.Из ТМ сжатый воздух подходит также к разобщительному крану 19, который на действующем (рабочем) электровозе находится в закрытом положении.При торможении КВТ сжатый воздух из ПМ через разобщительный кран 20 поступает в магистраль вспомогательного тормоза (МВТ) и далее через переключательные клапаны (ПКЗ) и (ПК1) № 3ПК в тормозные цилиндры (ТЦ1, ТЦ2) первой тележки. Одновременно через переключательный клапан (ПК2) № 3ПК воздух поступает в управляющую камеру реле давления (повторителя) РД, которое, сработав на торможение, наполняет ТЦ3, ТЦ4 второй тележки из питательного резервуара ПР2.На каждой тележке электровоза установлено по два ТЦ диаметром 12".Отпуск тормоза производится постановкой ручки КВТ в поездное положение. При этом выпуск сжатого воздуха из ТЦ первой тележки в атмосферу происходит непосредственно через кран вспомогательного локомотивного тормоза. Также через КВТ выходит в атмосферу воздух из управляющей камеры реле давления РД, которое в свою очередь срабатывает на отпуск, и опорожняет в атмосферу тормозные цилиндры второй тележки.Отпускной клапан 35, установленный на МВТ, обеспечивает выпуск воздуха из ТЦ обеих тележек только при торможении краном вспомогательного тормоза.
При снижении давления в ТМ служебным темпом поездным краном машиниста КМ срабатывает на торможение воздухораспределитель ВР (или электровоздухораспределитель – ЭВР, если выполняется торможение ЭПТ). При этом воздух из ЗР наполняет управляющие резервуары Р1, Р2, РЗ (ложные тормозные цилиндры с суммарным объемом 10 л), проходит в камеру добавочного клапана 21 DAKO-D и далее по трубопроводу через электропневматический клапан 22 в управляющий резервуар Р4 объемом 2,5 л и в полость между диафрагмами скоростного клапана 8 DAKO-LR.. Одновременно сжатый воздух проходит к реле давления 23, 24, а также через дроссель (Др) диаметром 2 мм к датчику 25 реостатного тормоза и манометру МН4 датчика на пульте управления.Добавочный клапан DAKO-D и управляющий резервуар Р4 служат для ограничения давления сжатого воздуха, поступающего в скоростной клапан DAKO-LR. (фактически для ограничения давления в ТЦ). Добавочный клапан позволяет изменять давление в ТЦ в диапазоне 1,6 – 3,8 кгс/см2.Действие сжатого воздуха на диафрагмы скоростного клапана 8 DAKO-LR вызывает срабатывание последнего на торможение, в результате чего воздух из питательного резервуара ПР1 через разобщительный кран 26, переключательный клапан № 3ПК1 и сбрасывающие клапаны 27, поступает в тормозные цилиндры ТЦ1, ТЦ2 первой тележки. Одновременно воздух из питательного резервуара ПР1, пройдя через скоростной клапан 8 DAKO-LR и переключательный клапан ПК2, поступает в управляющую камеру повторителя РД, который, в свою очередь, срабатывает на торможение, и через разобщительный кран 9 и сбрасывающие клапаны 27 сообщает питательный резервуар ПР2 с тормозными цилиндрами ТЦ3, ТЦ4 второй тележки.На трубопроводе от ВР к добавочному клапану 21 DAKO-D установлен электропневматический клапан 28, при включении которого происходит выпуск воздуха из ложных тормозных цилиндров в атмосферу. Это приводит к отпуску тормозов локомотива.Сбрасывающий клапан 27 при возбуждении его катушки также сообщает соответствующий тормозной цилиндр с атмосферой.Отпуск тормоза выполняется постановкой ручки КМ в положение I или II. При этом ВР (или ЭВР) срабатывает на отпуск и сообщает с атмосферой полость между диафрагмами скоростного клапана DAKO-LR, который, в свою очередь, сработав на отпуск, сообщает с атмосферой ТЦ1, ТЦ2 первой тележки и управляющую камеру РД. Повторитель РД также срабатывает на отпуск и через свою клапанную систему сообщает с атмосферой ТЦ3, ТЦ4 второй тележки.При экстренном торможении и скорости более 60 км/ч давление в тормозных цилиндрах повышается до 6,5 – 6,8 кгс/см2. Это достигается включением системы скоростного регулирования с центробежным регулятором ЦБР. При работе системы сжатый воздух из резервуара управления РУ поступает в камеру ЦБР под клапан. При скорости более 60 км/ч регулятор открывает клапан и пропускает воздух к электропневматическому клапану 30. При снижении давления в ТМ до 3,5 кгс/см2 реле давления 17 замыкает контакты в электрической цепи питания клапана 30. Последний открывает проход воздуха из РУ под нижнюю диафрагму скоростного клапана 8 DAKO-LR. Диафрагма открывает впускной клапан и сообщает питательный резервуар ПР1 с тормозными цилиндрами. Процесс наполнения ТЦ аналогичен описанному выше с той лишь разницей, что давление в ТЦ повышается до 6,5 - 6.8 кгс/см2. Когда скорость движения поезда понизится до 50 км/ч, клапан центробежного регулятора ЦБР закрывается и вытекает в атмосферу сжатый воздух из полости под диафрагмой скоростного клапана 8 DAKO-LR. При этом происходит снижение давления в ТЦ до 3,8 – 4,0 кгс/см2.Каждая секция электровоза имеет собственный независимый электродинамический (реостатный) тормоз, который можно использовать до скорости 20 км/ч при исправно действующем блоке защиты от боксования и юза или до скорости 50 км/ч при отключенном блоке.Схемой цепей управления предусмотрено включение реостатного тормоза в случае приведения в действие крана машиниста на любой позиции тягового режима. При этом осуществляется комбинированное торможение - реостатное электровоза и пневматическое состава. Кроме того, можно приводить в действие только реостатный тормоз специальным переключателем на пульте управления.При скорости движения более 50 км/ч ЦБР открывает проход воздуха из РУ к реле давления 29, которое при давлении в трубопроводе 3,6 кгс/см2 замыкает свои контакты в цепи управления реостатным тормозом.При скорости движения более 50 км/ч и служебном торможении краном машиниста (при включенном реостатном тормозе) воздух из кгс/см2 через воздухораспределитель наполняет управляющие резервуары Р1, Р2, РЗ и через добавочный клапан 21 DAKO-D поступает к реле давления 23, 24 и к датчику 25 реостатного тормоза. При достижении давления 0,8 кгс/см2 в имитирующей магистрали ТЦ срабатывает реле давления 23 и собирается схема цепей управления реостатного тормоза. При этом получает питание катушка электропневматического клапана 22, который разобщает полость между диафрагмами скоростного клапана 8 DAKO-LR, с трубопроводом к датчику 25 и одновременно сообщает эту полость с атмосферой. Вследствие этого скоростной клапан DAKO-LR, оказывается в режиме отпуска и сообщает с атмосферой ТЦ1, ТЦ2 первой тележки, а также управляющую камеру РД, которое, в свою очередь, сообщает с атмосферой ТЦ3, ТЦ4 второй тележки.Процесс реостатного торможения (регулирование токов якорей тяговых электродвигателей) в дальнейшем протекает в соответствии с изменением давления сжатого воздуха в датчике 25.При снижении скорости движения до 50 км/ч в процессе управления реостатным тормозом и уменьшении токов якорей тяговых двигателей до 50 А размыкаются контакты реле давления 19 и автоматически снимается напряжение с электропневматического клапана 22, который начинает пропускать сжатый воздух из ЗР в скоростной клапан DAKO-LR. Таким образом, происходит замещение реостатного тормоза пневматическим, а давление в ТЦ устанавливается в соответствии с заданной КМ ступенью. Аналогичный процесс происходит и при отказе реостатного тормоза.Тормозная сила при реостатном торможении в зависимости от условий сцепления колес с рельсами может ограничиваться с помощью специального переключателя на пульте управления. В положении «0» тормозное усилие составляет 100%, в положении «3/4» тормозное усилие уменьшается на 25%. в положении «1/2» тормозное усилие уменьшается на 50%. Переключатель действует только при давлении в датчике 25 не менее 2,0 кгс/см2.При включенном реостатном тормозе и торможении КВТ с давлением в ТЦ более 0,8 кгс/см2 реле давления 31, установленное на МВТ, разбирает схему реостатного тормоза.В пневматической схеме электровоза установлен ряд специальных реле давления для коммутации электрических цепей при достижении определенного давления в соответствующих объемах. Эти реле давления обозначены на рис. 2.16 следующими позициями:

24 - расположено на трубопроводе, имитирующем магистрали ТЦ; замыкает контакты при давлении в трубопроводе 2,2 кгс/см2 и размыкает при давлении 2,8 кгс/см2. Предотвращает юз при отключении реостатного тормоза и переходе на пневматическое торможение;

32 - установлено на трубопроводе ТЦ первой тележки; замыкает контакты при давлении 0,8 кгс/см2 и размыкает при 0,6 кгс/см2. Включает противоюзовую защиту;

33 - установлено на трубопроводе ТЦ второй тележки; замыкает контакты при давлении 0,8 кгс/см2 и размыкает при давлении 0,6 кгс/см2. Выполняет функции сигнализатора отпуска тормозов;

34 - установлены на трубопроводе вспомогательного тормоза, замыкают контакты при давлении 0,8 кгс/см2 и размыкают при 0,6 кгс/см2. Предотвращают работу сбрасывающих клапанов при юзе.

При подготовке электровоза для следования в холодном состоянии в обеих кабинах закрывают комбинированные краны 13 и разобщительные краны 11, а ручки КМ и КВТ устанавливают в VI положение. Закрывают разобщительные краны 10 и 14 к ЭПК автостопа. Для действия тормозов электровоза в холодном состоянии на нем открывают разобщительные краны 19 для зарядки питательных резервуаров ПР1 и ПР2 из ТМ через обратный клапан КО4 и закрывают разобщительные краны 6.Необходимо установить ВР на соответствующий режим работы: при следовании в сплотке пассажирских локомотивов или при пересылке в составе пассажирского поезда - на режим «К», а при пересылке в составе грузового поезда - на режим «Д».Скоростемеры и пневматические цепи вспомогательных аппаратов должны быть отключены от источников сжатого воздуха соответствующими разобщительными кранами, концевые краны питательной магистрали закрыты, а соединительные рукава ПМ сняты.После подготовки тепловоза к следованию в недействующем состоянии все ручки разобщительных кранов должны быть опломбированы.
