Кнопка Zero запускает процесс обнуления оси.

Кнопка Z Seq запускает процесс обнуления всех осей по порядку.

Кнопка Home управляет движением осей в направлении “Исходных данных системы”.

Кнопка Status информирует об активированных осях, в частности, об ошибке при включении индикатора Err (Ошибка).

Кнопки <Ovr и Ovr> позволяют изменить значение Скорости подачи.

Кнопки <Sel и Sel> позволяют выбрать ось.

Кнопка Help запускает онлайн помощь для папки.

Кнопка Config обеспечивает отображение меню второго уровня для конфигурации осей и модуля. Для допуска к данной функции необходимо ввести системный пароль.

PMAC позволяет отправлять команды напрямую на пульт управления осями PMAС, показывая ответ в специальном окне.

Set 0 позволяет перемещать выбранную ось в Исходные данные системы.

Status показывает состояние оси.

DSP показывает информацию о встроенном ПО пульта PMAC.

Axis позволяет конфигурировать специальные параметры.

Module позволяет конфигурировать папку Осей.

.

При нажатии кнопки Prog отображается меню второго уровня для управления программой обработки:

Delete (Удалить) используется для удаления программы обработки.

Open (Открыть) используется для открытия программы обработки.

New (Новая программа) позволяет создать новую программу обработки, название которой следует ввести в показываемый список.

Info (Информация) позволяет получить информацию об открытой программе обработки.

Edit (Редактировать) позволяет изменить открытую программу обработки (см. Приложение A).

Run (Выполнение), Debug (Отладка) позволяет управлять программой в стандартном режиме или режиме отладки, см. «Папка выполнения программы».

Memory (Память) позволяет хранить информацию.

Close (Закрыть) позволяет закрыть текущее меню второго уровня и вернуться в главное меню.

При активировании системного пароля в папке Module Configuration (Конфигурация модуля) в меню второго уровня Config, доступ к кнопкам Delete (Удалить), New (Новая программа) и Edit (Редактировать) зависит от ввода пароля.

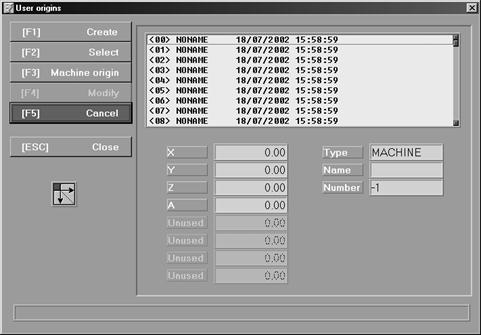

Кнопка Orig позволяет устанавливать “Исходные данные пользователя”. Открывается окно со списком источников, и дополнительные кнопки позволяют работать со списком содержания.

Данные кнопки - Create (Создать), Select (Выбрать), Modify (Изменить), System Origin (Исходные данные системы), Cancel (Отменить). Любая операция управляется сообщениями в нижней части окна User Origins (Исходные данные пользователя).

При активировании системного пароля в папке Module Configuration (Конфигурация модуля) в меню второго уровня Config, доступ к кнопкам Orig зависит от ввода пароля.

Примечание Выбранный источник показан в полях внизу списка, где отображаются Type (Тип), Name (Название), Number (Номер) и Quotes (Ссылки). Прежде чем изменять источник, его необходимо выбрать при помощи кнопки Select (Выбрать).

Кнопка Jog показывает меню второго уровня для движения осей в ручном режиме:

I Jog -и I Jog + для перемещения приращениями выбранной оси; пошаговое значение устанавливается кнопкой Step, в папке Осей.

Jog -и Jog + для движения выбранной оси (движение останавливается при отпускании кнопки).

<Vel и Vel> - для изменения скорости выбранной оси; изменяет значение, заданное в параметре Speed (Скорость) в папке Оси.

T Jog = обеспечивает расположение оси на требуемом значении перемещения. Появляется панель для ввода числового значения опции “соответствующее перемещение”

Move обеспечивает расположение оси на требуемом значении перемещения. Отображается окно для ввода числового значения, скорости и опции “соответствующее перемещение”. Любое изменение скорости в данном окне изменяет значение, заданное в папке «Оси».

End позволяет закрыть меню второго уровня и вернуться в меню первого уровня.

Папка выполнения программы

Кнопки Run и Debug (меню, вызываемое кнопкой Prog и относящееся к Папке Оси) отображают Окно выполнения.

В окне Выполнения, открываемом кнопкой Run (отладка не предусмотрена), переменная визуализация P зависит от соответствующего выбора в окне Module Configuration (Конфигурация модуля) меню второго уровня Config.

Значение каждой переменной P500-P509 определяется оператором.

Папка содержит кнопки управления программой обработки.

Полностью выполнить программу обработки;

Выполнять программу обработки «пошагово», т.е. выполнять инструкцию одну за другой;

Остановить выполняемую программу обработки (То же самое, что и Hold и <ESC>);

Обратная перемотка программы обработки.

При выборе опции Macro и «пошаговом» выполнении программы обработки, выполняются все инструкции вплоть до инструкции первого движения.

Кнопка с пиктограммой View позволяет переключиться с папки Axis («Оси»)на папку «AUX» («вспомогательные устройства») или другую папку.

Кнопки Feed Override позволяют изменять значения без входа в папку «Оси».

Более того, индикатор показывает действительное рабочее время функционирования программы обработки:
