Проверка клинового ремня





Проверка индикатора температуры охлаждающей жидкости


Индикатор температуры охлаждающей жидкости (1)

Процедура проверки индикатора температуры охлаждающей жидкости :











- 85 -


1. Снимите сиденье водителя и крышку вариатора



2. Установите болты (3) в ведомый неподвижный

шкив. При затягивании болтов (3) зазор между

ведомыми неподвижным и подвижным шкивами

увеличится, что даст возможность снять ремень.

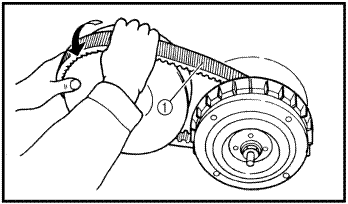

3. Снимите клиновый ремень



4. Проверьте клиновый ремень (1), если обнаружены

трещины, износ, расслоение, выкрашивание –

замените ремень.

5. Проверьте ведущий и ведомый шкивы вариатора,

если обнаружены следы масла, cмазочного

материала - устраните причину.



6. Проверьте ширину клинового ремня (2)



Ширина клинового ремня должна быть:   стандарт33.2мм (1.31 дюйма) мин.допустимая29.9мм (1.18 дюйма)








7. Установите клиновый ремень.



ПРИМЕЧАНИЕ:

Клиновой ремень следует устанавливать таким образом, чтобы стрелка на нем была расположена, как показано на иллюстрации.



8. Снимите болты (3)


9. Установите крышку вариатора и сиденье

водителя на свое место.





- 86 -
