План каркасного здания

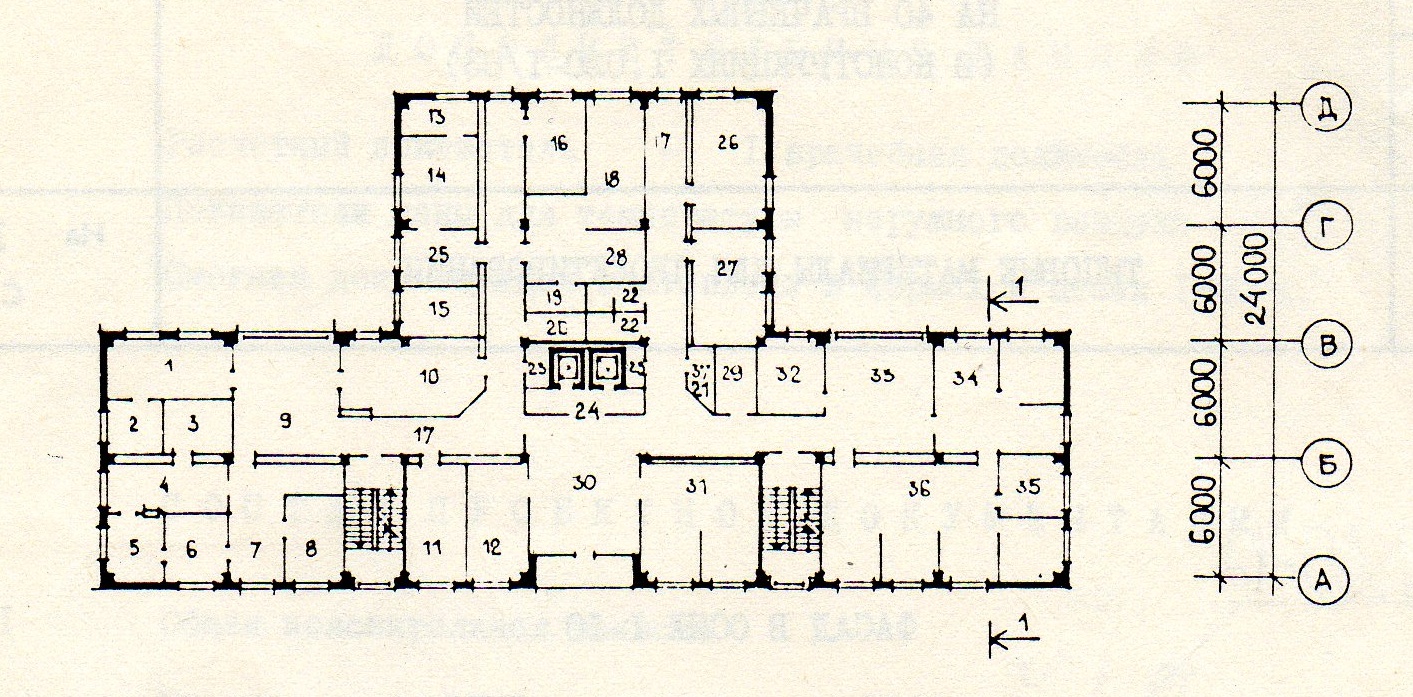

Фрагмент плана здания с несущими стенами

Выполнение схемы разрезки здания на отдельные блоки с обозначением антисейсмических швов

Практическая работа №14

Цель работы:

-выполнить разрезку здания на блоки

-обозначить антисейсмические швы

В результате выполнения практического задания студент должен

знать:

-основные планировочные мероприятия по обеспечению сейсмостойкости здания.

уметь:

- выполнять схемы разрезок здания на отдельные блоки с обозначением антисейсмических швов.

Исходные данные:

1. Фрагмент плана здания с несущими стенами.

2. План каркасного здания.

3. Выбор варианта: согласно списка в журнале группы, студенты с 1по 15 выполняют антисейсмические швы в здании с несущими стенами, с 16 по 30 –в каркасном здании.

Порядок выполнения практического задания:

1.Изучить план здания

2.Определить, на какие отдельные блоки можно разделить здание

3.Выполнить разрезку здания на отдельные блоки

4.Обозначить антисейсмические швы.

При проектировании зданий и сооружений для строительства в сейсмических районах учитывают интенсивность сейсмического воздействия и его повторяемость.Способность здания или сооружения противостоять сейсмическим воздействиям называют сейсмостойкостью. Для достижения необходимой сейсмостойкости зданий, строящихся в сейсмических районах, необходимо учитывать, что на конструкции действуют не только обычные нагрузки, но и горизонтальные пульсирующие, возникающие во время землетрясения. Эти нагрузки носят циклический характер и могут действовать в различных направлениях.

Обеспечение сейсмостойкости зданий и сооружений достигается осуществлением градостроительных, объемно-планировочных и конструктивных мероприятий.

Разрабатывая проект здания или сооружения, необходимо руководствоваться основными положениями.

Объемно-планировочное и конструктивное решения должны удовлетворять условиям симметрии и равномерного распределения масс и жесткостей. Если по функциональным и архитектурно-планировочным соображениям нельзя избежать сложной и асимметричной формы здания в плане, то его следует разделить антисейсмическими швами на отсеки простой формы без входящих углов. Эти швы применяют также при размерах здания в плане, превышающих нормативные (рис. 1, 2).

Рис. 1 Пример членения сложного в плане здания антисейсмическими швами

Антисейсмические швы применяют в зданиях с несущими стенами постановкой двойных стен, а в каркасных зданиях – постановкой двойных рам. Ширина швов должна обеспечивать свободное горизонтальное смещение элементов. В фундаментах, если только они не являются одновременно осадочными, швы можно не делать.

Фундаменты здания или его отсеков, как правило, необходимо закладывать на одном уровне. Под несущие каменные стены надо применять ленточные фундаменты. При устройстве свайных фундаментов следует отдавать предпочтение сваям – стойкам. В зданиях каркасного типа фундаменты под колонны делают железобетонными, монолитными и сборными, связывая их между собой фундаментными балками.

Устойчивость и пространственная жесткость здания с несущими каменными стенами обеспечиваются их соответствующим расположением и усилением их антисейсмическими поясами, которые устраивают по всей протяженности наружных и внутренних стен на уровне перекрытий всех этажей, включая перекрытие над подвалом.

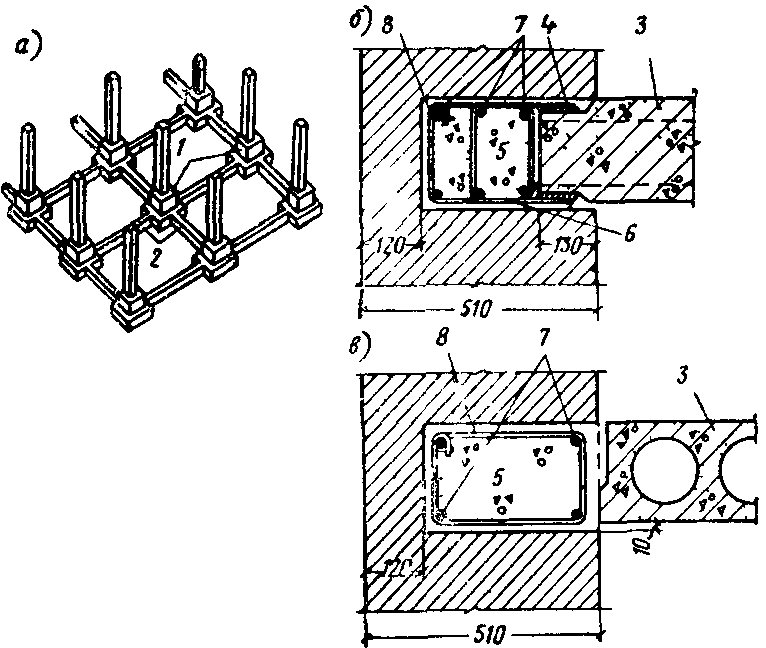

Рис. 2. Схема и детали антисейсмических связей

а — железобетонные фундаментные бачки каркасного здания, о в — детали антисейсмических поясов в кирпичных стенах, / — фундаменты под колонны, 2 — железобетонные фундаментные балки 3 — железобетонное перекрытие; 4 — закладные детали, 5 — антисейсмический железобетонный пояс, 6 — анкерные связи, 7 — продольная арматур диаметром 10—12 мм, 8 — хомуты диаметром 6 мм

Такие пояса выполняют из монолитного или сборного железобетона или металла (для каменных стен). Монолитные пояса должны иметь непрерывное армирование, а сборные пояса должны быть соединены в жесткую горизонтальную раму сваркой закладных деталей или замоноличиванием выпусков арматуры.

Антисейсмические пояса должны иметь ширину, как правило, равную толщине стены. При толщине стены более 500 мм пояса могут быть на 120 мм меньше ширины. Высота пояса чаще всего принимается более 150 мм.

Контрольные вопросы:

1. Способы достижения сейсмостойкости здания?

2. Какие требования предъявляются к объемно-планировочным и конструктивным решениям здания?

3. Устройство антисейсмических швов в зданиях с несущими стенами и в каркасных зданиях?

9.Какие размеры должны иметь антисейсмические пояса?

Литература:

1 Вильчик Н.П. «Архитектура зданий» М ИНФРА-М 2010
