Ориентирование по компасу

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ГЕОЛОГИЧЕСКОЙ УЧЕБНОЙ ПРАКТИКЕ. 1-й курс.

Форма отчета.

Заголовок: Практическая работа №.

Название.

Цель работы.

Оборудование (приборы и материалы).

Списки найденных программ с указанием их основных функций и источников.

Список оптимально выбранных программ.

Вывод.

Для проведения практики необходимо иметь с собой:

1. Средство защиты от клещей (специальный аэрозоль в баллончике). 2. Рюкзак. 3. Оберточная бумага или мешочки для образцов. 4. Блокнот или общую тетрадь (48 стр.) 5. Карандаши и резинку. 6. Рулетку. Все перечисленное – индивидуально для каждого студента.

Геологический молоток, горный компас и защитные очки находятся у руководителя практики.

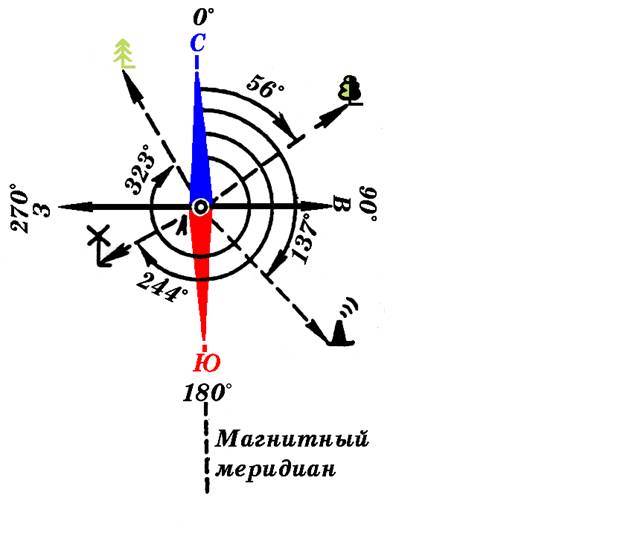

Рис. 1 Иллюстрация к определению магнитного азимута

Азимут – угол, измеренный по ходу часовой стрелки от северного конца меридиана до направления на ориентир (рис. 1). Если угол измерен от истинного меридиана (на карте), то азимут называется истинным. Если угол измерен от магнитного меридиана (при ориентировании по компасу), то азимут называется магнитным. В конструкцию горного компаса обычно введена поправка, учитывающая различие между истинным и магнитным меридианом (магнитное склонение). Кроме того, в районе Красноярска магнитное склонение близко к нулю. Поэтому в условиях данной учебной практики разницы между магнитным и истинным азимутом практически нет. Однако следует твердо усвоить, что в любых других условиях при переходе от карты к местности и наоборот, величина магнитного склонения может существенно повлиять на правильное определение местоположения точек наблюдения.

В геологии ориентирование и замеры элементов залегания (элементы залегания – далее) выполняются с помощью горного компаса. Горный компас имеет следующие особенности:

- деления на кольцевом лимбе (кольцо с делениями), вдоль которого передвигаются концы магнитной стрелки, идут справа налево, т. е. против часовой стрелки. Также в обратном порядке располагаются буквы, обозначающие восток и запад — первый стоит слева от севера, второй — справа. Это сделано для того, чтобы по показанию северного конца магнитной стрелки можно было сразу прочесть азимут искомого направления;

- в центре горного компаса подвешен отвес. Шкала, по которой производится отсчет его отклонения от 0°, нанесена на дне коробки компаса (от 0° в обе стороны до 90°). При вертикальном положении компаса, когда длинное ребро его подставки стоит на горизонтальной поверхности, отвес показывает 0°. Если это ребро стоит на наклонной поверхности, отвес показывает угол наклона этой плоскости;

- горный компас укреплен на прямоугольной подставке таким образом, что диаметр 0°—180° (С — Ю) параллелен длинным сторонам этой подставки.

При использовании горного компаса, для определения на местности азимута на какой-либо ориентир, требуется встать лицом к этому ориентиру. Затем открепить фиксатор магнитной стрелки компаса. Повернуть 0 (ноль шкалы) компаса на ориентир. Придать компасу строго горизонтальное положение, т.е. такое положение, когда воздушный пузырек уровня компаса расположен посредине шкалы пузырька. Дождаться пока стрелка компаса успокоится. По северному концу стрелки прочитать отсчет на шкале компаса. Этот отсчет и есть азимут на ориентир.

С помощью компаса можно решить и обратную задачу, т. е. по заданному магнитному азимуту найти на местности нужное направление. Такие задачи приходится решать при движении по заданному азимуту.

Чтобы найти на местности нужное направление по заданному азимуту, следует установить северный конец стрелки компаса (при открепленном фиксаторе стрелки) на отсчет, равный заданному азимуту. Затем установить компас в горизонтальное положение (воздушный пузырек посредине). Дождаться пока стрелка компаса успокоится на положении отсчета. В таком положении 0 (ноль) шкалы компаса указывает направление движения по заданному азимуту. Выбрать на данном направлении хорошо заметный ориентир и двигаться на этот ориентир.
