Индуктивный шунт, включенный последовательно с резистором ослабления поля, имеет значительную самоиндукцию, поэтому обе параллельно включенные цепи одинаково сопротивляются нарастанию тока и между ними не происходит недопустимого перераспределения нагрузки, а следовательно, и дополнительного ослабления магнитного потока тягового двигателя.

Индуктивный шунт во время движения вагона на моторном режиме с ослабленным полем предотвращает прохождение больших токов через якоря двигателей во время кратковременного отрыва токоприемника вагона от контактного рельса.

Индуктивный шунт предназначен для шунтирования совместно с активным сопротивлением обмоток возбуждения групп двигателей, для обеспечения одинаковой скорости изменения тока якорей и обмоток возбуждения при всплесках напряжения.

Индуктивный шунт ИШ-15А

Состоит из стального сердечника (1), на который намотаны шесть катушек (2) из шинной меди. Катушки соединены в две группы, в каждой группе по три последовательно. Сердечник крепится болтами (3) к боковинам (4). Шунт имеет четыре вывода (5), к которым крепятся болтами силовые провода, а место соединения надежно изолируется лакотканью.

Рис.21 Индуктивный шунт ИШ-15А

Индуктивность шунта близка к индуктивности обмоток возбуждения. При ослаблении магнитного поля двигателей методом шунтировки создается замкнутый контур, в который включены катушки главных полюсов, обладающие большой индуктивностью.

При отсутствии индуктивного шунта отрыв токоприемника от контактного рельса сопровождается следующими явлениями: до отрыва токоприемника от контактного рельса, ток, пройдя якорь ТЭД, разветвляется и частично проходит по обмоткам главных полюсов и частично по шунтирующему резистору. При отрыве токоприемника сначала исчезает ток в обмотке якоря а затем в обмотках главных полюсов. Как только токоприемник снова коснется контактного рельса, ток в первый момент вследствие большого индуктивного сопротивления главных полюсов пойдет через якорь и шунтирующий резистор в «землю». Противо- ЭДС якоря из-за отсутствия тока, а следовательно и магнитного потока главных полюсов будет ничтожно мала, и ток, проходящий через якорь и шунтирующий резистор, может достигнуть опасной для двигателя величины. Чаще всего приводит к возникновению «кругового огня» по коллектору.

Технические данные

1. Номинальное напряжение, В- -750;

2. Длительный ток, А -160;

3. Сопротивление при 20º С, Ом -0,0038;

4. Масса аппарата, не более, кг -135;

5. Число катушек, шт -6.

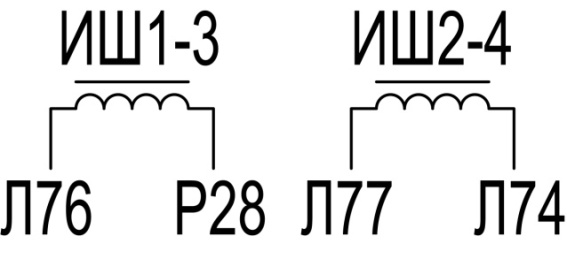

Рис.22 Электромонтажная схема ИШ-15А

Аппарат подвешен к раме вагона на изоляторах посередине около второй колесной пары.
