Ящик с реле ЯР-13Д-1

Реле объединяются в отдельные группы и монтируются на панелях.

По характеру действия различают- реле мгновенного действия и реле с выдержкой времени. Реле мгновенного действия включаются или отключаются мгновенно при подаче или снятии напряжения с катушки, а реле с выдержкой времени через некоторое время, называемое выдержкой времени.

Замедление создается при движении контакта в сторону противоположную вогнутости в условном изображении.

Катушка реле, на которую подается ток, обозначают прямоугольником.

Электромагнитное реле состоит из: Г-образного ярма (1), катушки с сердечником (2), якоря (3). Якорь реле поворачивается на призматической опоре и оттягивается от сердечника отключающей пружиной (4). К якорю прикреплены на изолирующих колодках подвижные контакты (5) с притирающей пружиной. Подвижные контакты замыкаются с неподвижными контактами (6) при включении реле.

Ящик с реле ЯР-13Д-1 предназначен для размещения в нем электромагнитных реле, резисторов, диодов.В ящике на двух панелях установлены реле:

Резисторы:

ПЭВР-50-820 Ом- включен в цепь красной лампы РП (18А-24В);

ПЭВР-50-22 Ом- включен в цепь катушки РРТ (0-10АХ);

ПЭВР-50-100 Ом- включен в цепь катушки РУТавт (6В-6Ж);

ПЭВ-50-180 Ом- включен в цепь катушки РРТ (10У-10АХ);

ПЭВ-50-100 Ом- включен в цепь катушки РРТ (25Д-25А).

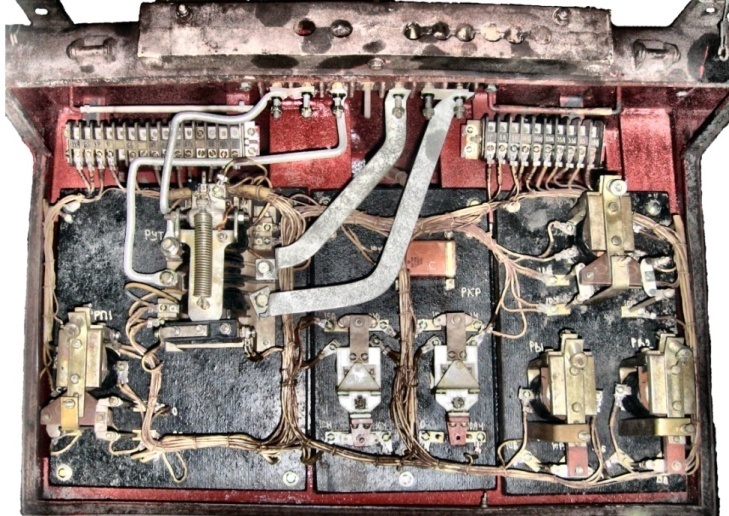

Рис.60 Ящик ЯР-13Д-1 (Внешняя панель)

Диоды:

Д112-10-12- включен в цепь красной лампы РП (18А-10АН);

Д112-10-12- включен в цепь красной лампы РП (24А-24В);

Д112-10-12-включен в цепь катушки реле РЗ-2 (24А-24Б).

Тиристор КУ-202Н – включен в цепь катушки РРТ.(25А-10АХ),
