Рукоятка

Вибровозбудитель; 33 — выключатель вибровозбудителя;

Скребок; 29 — барабан; 30 — рабочий каток; 31 — рама катка;

Ручка; 25 — ящик; 26 — задний крюк; 27 — крыльчатка;

Рама; 21 — приводной ремень; 22 — кронштейн;

Диафрагма; 20 — двигатель

Шланг; 14 —- нагнетательный клапан; 15 — предохранительный

Зубчатый редуктор; 10 — кривошипный механизм; 11 — ресивер; 12 — удочка;

Всасывающий рукав; 7 — фильтр; 8 — всасывающий клапан;

Шток насоса; 3 — резервуар; 4 — напорный рукав; 5 — удочка;

клапан; 16 — трубопровод; 17 •— клапан; 18 — камера;

Производительность ручных краскопультов составляет 210-220 м²/ч окрашиваемой поверхности. Рабочее давление 0,4...0,6 МПа, вместимость резервуара 3 л, масса краскопульта (без удочки и рукавов) 5 кг.

17.4. Машины для отделки полов.

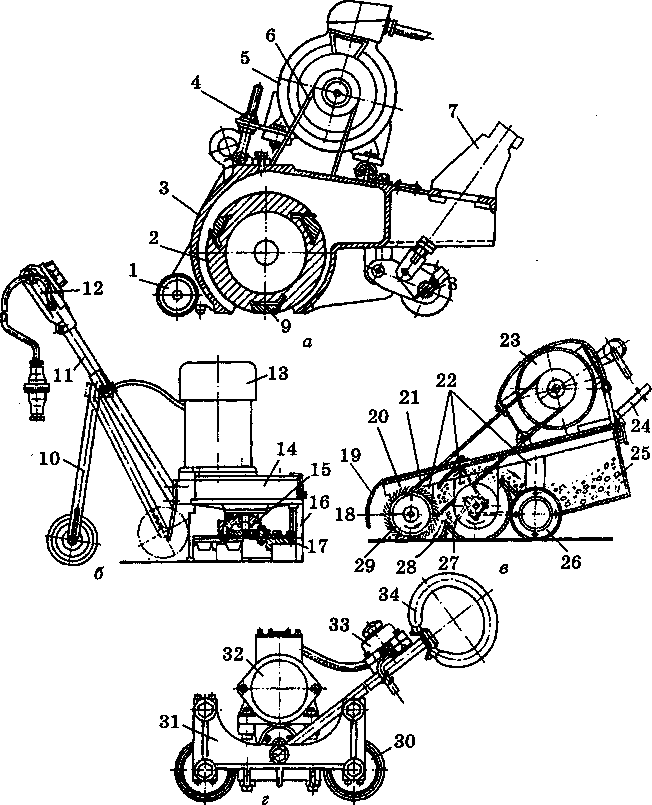

Рис.17.5. Машины для отделки полов: а – для строгания деревянных полов;

б – мозаично-шлифовальная; в – для очистки полов после отделочных работ;

г – виброкаток; 1, 8 – ходовое колесо; 2 – барабан; 3 – корпус; 4 – гайка;

5, 13, 23 – электродвигатели; 6 клиноременная передача; 7, 11 – рукоятки;

9 – нож; 10 – ходовое устройство; 12 – переключатель; 14 – редуктор;

15 – траверса; 16 – фартук; 17 — абразив; 18 — шкив; 19 — крышка;

Машина для строгания деревянных полов (рис.17.5, а) со­стоит из корпуса 3, в котором помещен барабан 2 с ножами 9. Вращение барабан получает от электродвигателя 5 через клиноременную передачу 6. Глубина строгания регулируется изменением положения барабана относительно обрабатываемой поверхности специальной гайкой 4. Для отвода стружки в корпусе 1 НЫ предусмотрены полость с отверстием и вентилятор, установленный на одной оси с барабаном. Машина передвигается ] довых колесах 1 и 8. На рукоятке 7 имеется выключатель. Производительность машин 15...40 м²/ч при ширине стро 275...310 мм.

Мозаично-шлифовальная машина (рис.17.5, б) предназначена для шлифования и полирования монолитных покрытий из обычного и декоративного бетона сменным шлифовальным круге закрепленным на траверсе 15. Траверса укрыта фартуком II разив приводится в движение электродвигателем 13 через I тор 14. Включается электродвигатель пакетным переключателем 12, расположенным на рукояти 11. Перемещается машина ходовым устройством 10. Производительность таких машин составля ет 4...20 м²/ч, при ширине шлифования 530...570 мм и затратах энергии 1,5...3 кВт. Масса машин 105... 150 кг.

Машина для очистки полов после отделочных (рис.17.5, в) состоит из стальной рамы 20, под которой на штейнах 22 размещены барабаны 29, сменяемый рабочий орган, крыльчатка 27 и два задних катка 26.

Для очистки полов на барабане крепится кардолента щеткой, а для шлифовки прошпатлеванной поверхности применяется барабан, обшитый техническим войлоком, поверх коп наматывается наждачная бумага в 4-5 слоев, прижим шпильками. По мере износа бумагу обрывают.

Крыльчатка с резиновыми лопастями прикреплена к г] вала прижимными пластинами на болтах. На вал крыльчатки сажен шкив 18 с плоским пазом для приводного ремня 21 более полного сбора грязи в передней части кожуха устав резиновый скребок 28.

Ящик 25 для приема мусора с передней отогнутой стенкой одной стороной прикреплен к кожуху с крыльчаткой, друг< ручке машины. Верх машины закрыт крышкой 19 из лис стали. Передний конец крышки отогнут вниз и является отражателем грязи от барабана к крыльчатке.

Приводом машины служит электродвигатель 23 с рем Передачей, размещенной в верхней части машины. Машина управляется ручкой 24, на которой смонтирован пакетный вылючатель.

Кроме очистки полов от грязи, машину можно использовать для чистки полов из метлахской плитки, при ремонте паркета и шлифовке прошпатлеванных полов.

Виброкаток (рис.17.5, г) предназначен для прикатывания свежеуложенных рулонных материалов (линолеума, рубероида) при устройстве покрытий пола. Каток состоит из рамы 31 с двумя обрезиненными рабочими катками 30 и маятникового вибровоз­будителя общего назначения 32. Колебания передаются на рабо­чие катки при включении вибровозбудителя выключателем 33, закрепленным на рукоятке 34.
