Расчет момента инерции маховика

УТОЧНЕНИЕ КИНЕМАТИЧЕСКОЙ СХЕМЫ ПРЕССА

Уточняем кинематическую схему пресса с одноступенчатой передачей и односторонним приводом вала (рисунок 8.1).

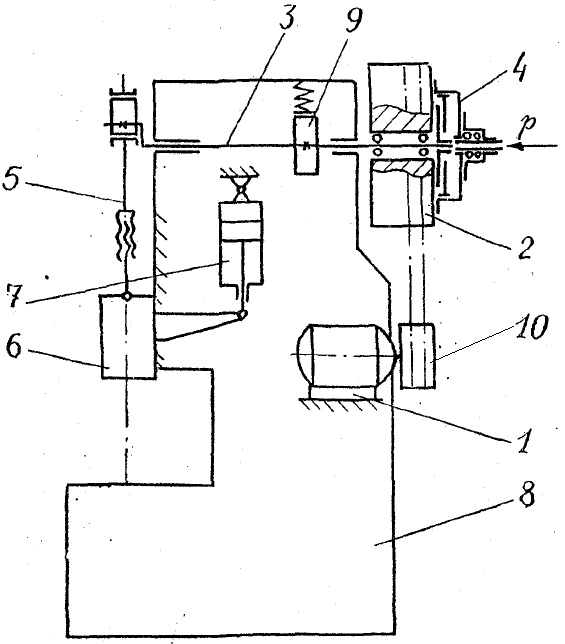

Рис. 8.1 – Кинематическая схема пресса.

От шкива 10 электродвигателя через клиноременную передачу вращательное движение сообщается маховику 2, который посредством фрикционных дисков связан с муфтой 4. Во время включения муфты ленточный тормоз 9 растормаживается и кривошипный вал 2 делает один оборот, при этом шатун 5 с ползуном 6 совершает двойной ход. В верхнем положении ползуна муфта выключается, а тормоз включается и осуществляет с помощью, пружин торможение.

9 РАСЧЁТ ПОТРЕБНОГО МОМЕНТА ИНЕРЦИИ И РАЗМЕРОВ МАХОВИКА

Момент инерции привода, приведенный к валу маховика, определяется по формуле [2, с. 136; 1, с. 111]:

где момент инерции маховика, кг ;

коэффициент избыточной работы - доля операции, выполняемой маховиком;

угловая скорость маховика;

j - коэффициент неравномерности [14, с. 98].

Коэффициент избыточной работы определяется по формуле [1, с.112]:

= = 0,944,

где рабочий угол (угол, где действует максимальный

крутящий момент, см. рис. 6.4.3);

Коэффициент неравномерности числа ходов для универсальных кривошипных прессов равен 0,12. Для нашего пресса:

.
