Зажимы для отливок

Шлифовальные круги; 2-вращающийся стол; 3-отливки;

Шлифовальные круги; 2-отливка; 3-столд; 4-направление подачи; 5-зажим отливок; 6-наладка кругов

Отливка; 2-трехкулачковый пневматический патрон; 3-рабочая подача стола; 4-подвод стола к шлифовальному кругу; 5-шлифовальный круг

Отливка; 2-гидравлический цилиндр зажима отливки; 3-шес-терня привода вращения отливки; 4-гидроцилиндр подвода и подачи шлифовального круга; 5-приводной шкив; 6-натяжной ролик; 7-шлифовальный круг

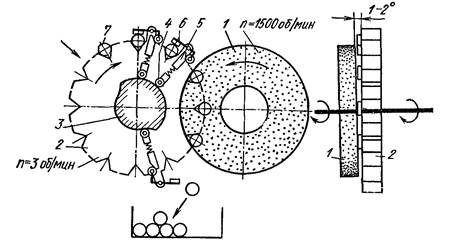

Шлифовальный круг; 2-питающий магазин-диск; 3-неподвиж-ный кулак; 4-ролик; 5-клин; 6-зажимной рычаг; 7-зачищаемая отливка

Отсос пыли; 5, 6-гидроцилиндры; 7-опорная плита

Абразивный круг; 2-рукоятка; 3-шлифовальная головка;

Абразивный круг; 5-отливка

Отсос для пыли; 2-электродвигатель; 3-подвеска;

Корпус; 5-выхлопные отверстия

Вращающийся ротор с прорезями; 2-пластмассовые лопасти, скользящие в прорезях; 3-неподвижная гильза;

Станина; 2-столик для отливок; 3-шлифовальный круг

Рис.9-37 [2,с.304]

Переносные шлифовальные станки:

а – с гибким валом и стационарным электродвигателем;

б – с электродвигателем и шлифовальным кругом в одном агрегате; в – пневматический переносной станок; г – сечение ротационного пневматического двигателя станка.

Рис.9-38 [2,с.305]

Маятниковый подвесной станок для зачистки отливок:

Рис.9-39 [2,с.305]

Маятниковый консольный станок для зачистки отливок:

Рис.9-40 [1,с.469]

Принципиальная схема полуавтомата для зачистки торцов мелких отливок:

Рис.9-41 [1,с.469]

Схема полуавтомата для зачистки одной плоскости отливки:

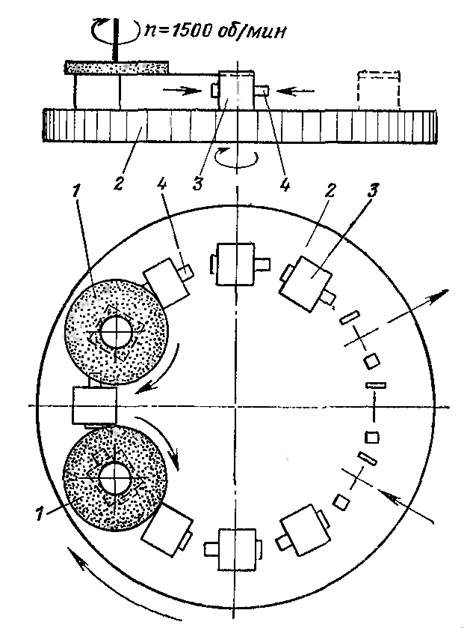

1-торец плоского шлифовального круга; 2 – 12-позиционное приспособление (2 шт.)

Рис.9-42 [1,с.472]

Схема полуавтомата для зачистки фланцев отливок средних размеров:

Рис.9-43 [1,с.473]

Схема полуавтомата для зачистки отливок тормозных барабанов:

Рис.9-44 [1,с.472]

Схема полуавтомата для зачистки двух торцов корпусных отливок средних размеров:

Рис.9-45 [2,с.307]

Схема полуавтомата для зачистки трех плоскостей отливки:

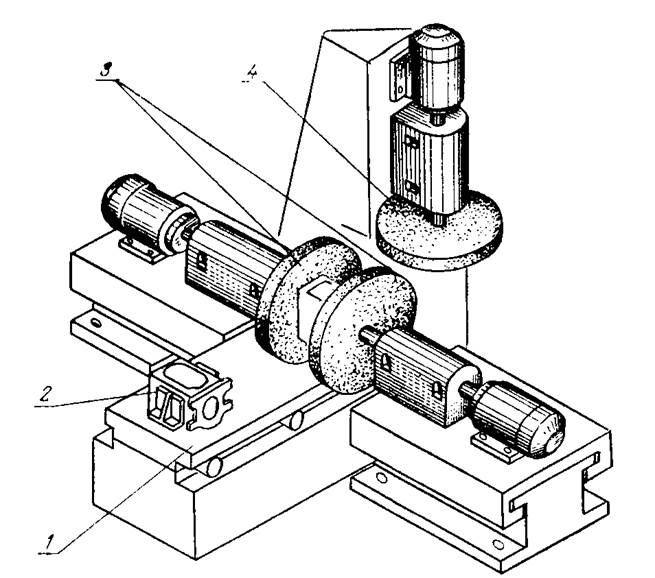

1-суппорт станка; 2-отливка; 3, 4 – шлифовальные круги

Рис.9-46 [1,с.473]

Схема двухшпиндельного полуавтомата для зачистки плоских поверхностей отливок:
