Печи с выдвижным подом

Камерные печи с выдвижным подом широко используются для отжига, отпуска и нагрева под закалку тяжелых деталей. Под такой печи выполняется в виде выдвижной тележки, футерованной шамотным кирпичом. Это позволяет загружать и разгружать детали внерабочего пространства печи с помощью мостового крана. Тележка выдвижного пода состоит из ряда продольных швеллеров, которые через поперечные швеллеры передают нагрузку на колеса, укрепленные в роликовых подшипниках. На лист железа толщиной 8-12 мм сначала укладывается плашкой два ряда изоляционных кирпичей, затем четыре-пять рядов шамота. Общая толщина пода 400-450 мм. В печах, предназначенных для тяжелых садок, выгоднее вместо колес использовать ролики, соединенные с обеих сторон планками. Подина на катках лежит свободно, опираясь на них через специальные направляющие. В малых печах под иногда выдвигается на чугунных шарах диаметром 100-150 мм. Они малочувствительны к нагреву и позволяют исключить скольжение. На выдвижной подине и на поду печи делают направляющие желоба, в которых и размещаются опорные шары.

Наличие двух подов позволяет свести к минимуму простои печи и потери тепла выдвинутым подом. При операциях отжига садку можно охлаждать вне печи — на воздухе или в специальном охладителе, а печь использовать лишь для нагрева. В этом случае резко увеличивается ее производительность и уменьшается расход тепла на разогрев кладки. Большое внимание должно быть уделено созданию герметичности рабочего пространства. Боковые щели между тележкой и стенками печи уплотняются песочными затворами. Для удобства заполнения песком затвор лучше делать в виде несущего уголка на тележке и ножа, укрепленного в стенках печи. В больших печах заслонку часто заменяют футерованным экраном, находящимся на выдвижном поду.

Печь с выдвижным подом может иметь любую теплотехническую конструкцию (за исключением нижней топки), работать на различных видах топлива. При газовом отоплении чаще всего применяют печи с непосредственным сжиганием топлива в рабочем пространстве, а при нефтяном - печи с небольшими боковыми топками.

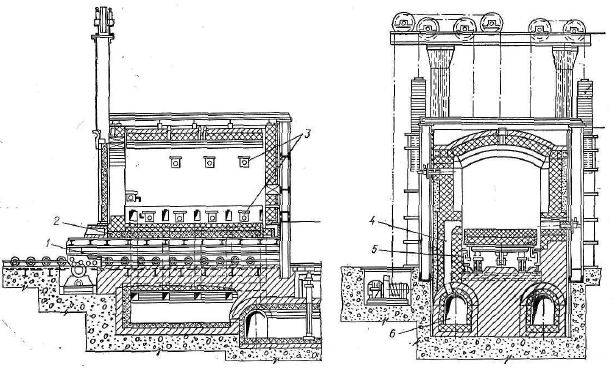

На рис. 3 показана типовая конструкция печи с выдвижным подом конструкции Теплопроекта. Печь имеет горелки 3, расположенные в два ряда по ее высоте. Продукты сгорания отводятся с пода по каналам 4 в боковых стенках в два борова 6, которые под печью соединяются в один. Под 2 выдвигают на роликах 1 с помощью реечного механизма. Для герметизации пода на тележке устанавливают песочные затворы 5. Небольшие печи обычно имеют один ряд нижних горелок.

Рисунок 3
