Калиброватель А9-ККБ 2 страница

Привод энтолейтора осуществляется от фланцевого электродвигателя 7.

Технологический процесс в энтолейторе происходит следующим образом. Продукт после измельчения в вальцовом станке по гравитационному и пневмотранспортному трубопроводу поступает в приемный патрубок 4 энтолейтора и попадает через отверстие в верхнем диске ротора в его рабочую камеру. Под действием центробежных сил инерции и воздушного потока продукты размола зерна движутся от центра к периферии ротора. Вследствие многократных ударов о втулки и корпус зернопродукты дополнительно измельчаются, а спрессованные комки разрушаются. Измельченный продукт выводится через патрубок 6 и поступает в продуктопровод пневмотранспортной сети.

По данным испытаний энтолейтора, после вальцового станка 2-й размольной системы, извлечение муки (проход сита № 43) составило 26 %.

При настройке машины на холостом ходу проверяют направление вращения ротора (по часовой стрелке со стороны приема); затяжку резьбовых соединений; наличие и качество смазки в подшипниковом узле электродвигателя; герметичность подсоединения приемного и выпускного патрубков.

Оперативное регулирование под нагрузкой заключается в изменении подсоса воздуха на выхлопе энтолейтора при осевом смещении подсоса резиновой манжеты за счет открытия или закрытия продольных отверстий воздухопровода.

Техническая характеристика энтолейтора РЗ-БЭР

Производительность, т/ч................................................. 1,5…2,3

Диаметр ротора, мм......................................................... 430

Наружный диаметр корпуса, мм..................................... 550

Частота вращения ротора, мин^–1..................................... 3000

Зазор между ротором и корпусом, мм........................... 40

Мощность электродвигателя, кВт.................................. 4

Габаритные размеры, мм................................................. 665´651´539

Масса, кг........................................................................... 130

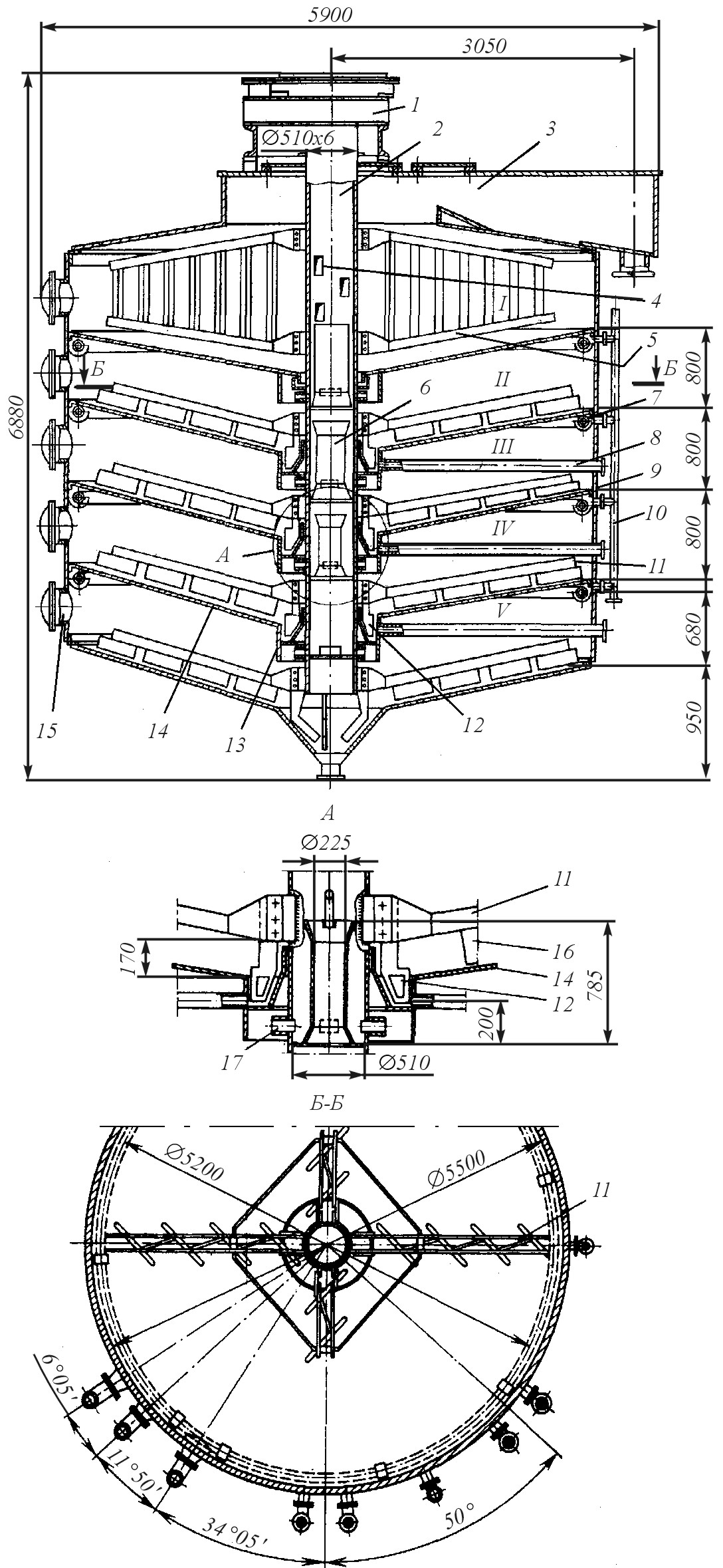

14.Отстойник системы Чугунова (рис. 12.10) имеет общую площадь поверхности отстаивания 9,4 м² на 100 т переработки свеклы при высоте всех секций 800 мм.

Сок I сатурации поступает в подготовительную секцию 1, имеющую мешалку 5, где от него отделяется пена, затем при помощи специальной лопасти направляется в приемник 3. Далее сок через окна 4 поступает во внутреннюю часть трубовала 2, откуда через насадки 17 попадает в отдельные секции отстойника. Равномерное распределение сока по отдельным секциям достигается при помощи вставок 6. Отвод осветленного сока осуществляется через кольцевые трубы 7, расположенные по периферии в верхней части секций. Корпус 9 отстойника имеет воздушную оттяжку 10 и люки 15.

Сгущенная суспензия с днищ 14 отдельных секций лопастями 16 мешалок 11 направляется в сборники 13, в которых перемешивается лопатками 12. Отвод сгущенной суспензии осуществляется из каждой секции по трубам 8.

Чугунов И.Г. установил, что осветление сока и окончательное уплотнение суспензии можно осуществить в один прием в секциях небольшой высоты. Время пребывания сока в рабочих секциях такого отстойника было доведено до 80 мин.

Производительность отстойников зависит от площади осаждения и скорости осаждения твердых частиц суспензии. Средняя скорость осаждения осадка в таком отстойнике составляет 0,54 м/ч, а продолжительность пребывания сока – около 2,5 ч, что влечет за собой большое нарастание цветности.

Скорость опускания поверхности раздела осветленного сока и сгущенной суспензии при осаждении изменяется. Сначала скорость увеличивается, затем при достижении определенного максимума приобретает постоянную величину, по окончании массового осаждения скорость резко падает.

Одним из недостатков отстойников такого типа является неравномерная загрузка секций осадком. Это связано с двухступенчатым осаждением осадка: осадок уплотняется в рабочем ярусе, а затем сталкивается в нижележащий ярус для окончательного уплотнения. При движении в камеру окончательного уплотнения осадок проходит через слой движущегося сока и несколько теряет достигнутую ранее плотность.

Техническая характеристика отстойника системы Чугунова

Производительность, т/сут........................................... 1000

Площадь осаждения, м²................................................ 95

Число ярусов, шт.......................................................... 5

Полезная вместимость, м³............................................. 140

Габаритные размеры, мм............................................... 5900´5900´6880

Масса, кг........................................................................ 22 400

15. Сепаратор-кларификатор ВСМ (рис. 12.14) предназначен для тонкого осветления различных пищевых суспензий: соков, морсов, мелассы.

Сепаратор состоит из станины 5, приводного механизма, барабана 4, приемно-выводного устройства 2 и тахометра.

В верхней части станины 5 крепится барабан 4, на котором смонтированы тормозные устройства 3. Внутренняя часть станины является масляной ванной зубчатых передач приводного механизма.

Приводной механизм состоит из электродвигателя 1, упругой и фрикционно-центробежной муфт, горизонтального и вертикального валов.

Барабан является основным рабочим органом сепаратора, в котором под действием центробежной силы происходит осветление суспензии.

Приемно-выводное устройство служит для подачи сепарируемого продукта в барабан и отвода осветленной жидкости из барабана.

Сепаратор-кларификатор ВСМ работает следующим образом.

Для промывки, подогрева и проверки герметичности барабана в приемно-выводное устройство перед началом сепарирования через барабан пропускают воду, подогретую до температуры 40…60 °С. После этого по подводящему трубопроводу во вращающийся барабан подают продукт, подлежащий осветлению. Под действием центробежной силы взвешенные частицы отбрасываются к внутренним поверхностям вставок барабана и осаждаются на них.

Осветленная жидкость под давлением выводится из барабана по отводящему трубопроводу.

Рис. 12.14. Сепаратор-кларификатор ВСМ

Рис. 12.13. Сепаратор Г9-КОВ для очистки плодоовощных соков

16.Сепаратор Г9-КОВ (рис. 12.13) предназначен для очистки плодоовощных соков. Он относится к сепараторам тарельчатого типа в полузакрытом исполнении с периодической выгрузкой осадка.

Сепаратор Г9-КОВ состоит из литой чугунной станины 1, горизонтального вала 2, тахометра 3, гидроузла 4, приемника шлама 5, приемно-отводящего устройства 7, барабана 6, крышки 8 и подъемника. Внутри станины размещены горизонтальный вал 2, вертикальный вал 10 и тахометр 3. Станина имеет люк для осмотра зубчатой пары и закрывается крышкой, на которой монтируется тахометр для контроля числа оборотов горизонтального вала. Горизонтальный вал соединен с валом электродвигателя центробежной фрикционной муфтой. В его средней части имеются две шестерни. Одна нарезана на валу и входит в зацепление с шестерней вала тахометра. Вторая крепится с помощью шпонки и входит в зацепление с винтовой шестерней на вертикальном валу 10. На валу 10 крепится барабан 6, который является основным рабочим узлом сепаратора. В нем происходит очистка плодоовощных соков от примесей под действием центробежных сил. Барабан сепаратора состоит из основания, крышки, тарелкодержателя с пакетом тарелок, большого затяжного кольца, крышки напорной камеры, малого затяжного кольца и клапанов слива и разгрузки.

Центробежная фрикционная муфта состоит из диска, размещенного на валу электродвигателя, и закрепленных шарнирно на диске колодок, опорные поверхности которых, откидываясь при вращении электродвигателя, прижимаются к внутренней поверхности бандажа и постепенно увлекают его за собой.

Вертикальный вал устанавливается в верхней и нижней опорах. Верхняя опора имеет шесть пружин, радиально расположенных вокруг подшипника, чем обеспечивается упругость, необходимая для осуществления плавного перехода через критическую частоту вращения и для компенсации дисбаланса. Под радиально-упорным подшипником нижней опоры находится винтовая пружина.

К станине крепится приемник шлама, имеющий сборники шлама и буферной воды. Приемник шлама 5 предназначен для отвода осадка, выбрасываемого из барабана 6, а также для размещения в ванне 9 слива межтарелочной жидкости и отвода буферной воды. В чаше приемника шлама расположен гидроузел, служащий для регулирования подачи буферной воды в соответствующую полость барабана 6, а на наружном фланце приемника находится подъемник, необходимый при монтаже тяжелых частей сепаратора. Для ускорения остановки сепаратора предусмотрен тормоз. В основании по окружности барабана равномерно размещены отверстия для выброса осадка из грязевого пространства барабана. При работе барабана эти отверстия перекрываются кольцевой кромкой поршня, плотно прижимающегося к уплотнительному кольцу под действием гидростатического давления жидкости под поршнем. Осветленный сок поступает через отверстия в верхней части крышки барабана в полость напорной камеры, а затем напорным диском выводится из сепаратора.

Техническая характеристика сепаратора приведена в табл. 12.1.

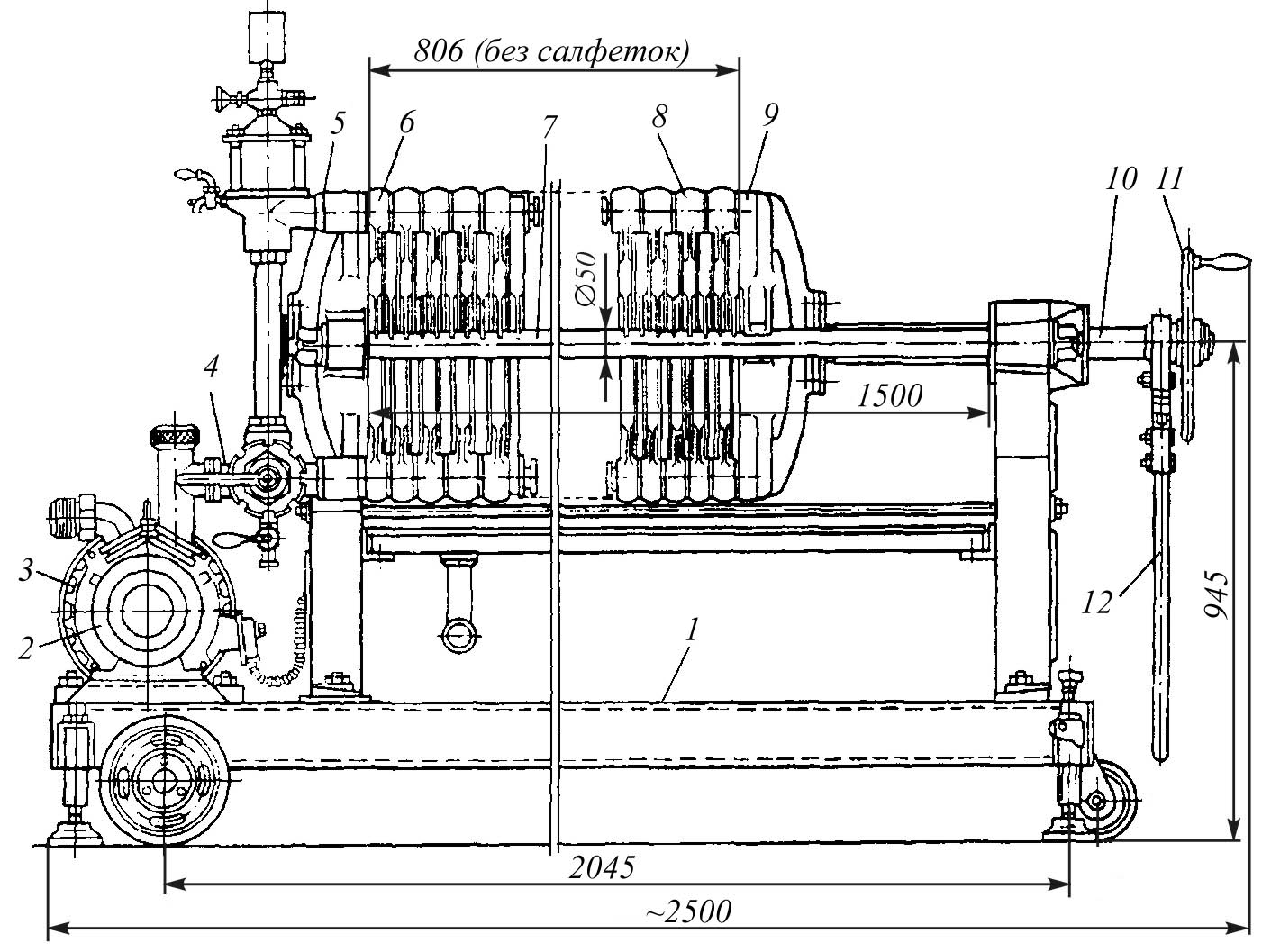

18. Фильтр-пресс (рис. 12.16) предназначен для окончательной очистки соков и состоит из станины 1, на которой смонтированы задняя упорная плита 5, передняя нажимная плита 9 и плиты 6, 8, установленные на два горизонтальных стержня 7.

Насос 2, нагнетающий суспензию в канал 4, приводится в движение электродвигателем 3. Нажимная плита 9 перемещается винтом 10 при помощи маховика 11. Уплотнение плит 8 производится винтом 10 с помощью рычага 12 или механическим приводом. Собранные в пакет плиты с размещенными между ними фильтрующими пластинами плотно сжимаются. При этом фильтрующие пластины делят зазор между двумя плитами на две части, что достигается благодаря ребристой поверхности плит. Поэтому различают четные учетные отсеки. Если исходная суспензия поступает в четный отсек, осветленный сок будет выходить из нечетного отсека.

19. Пресс ВПО-20А (рис. 12.33) предназначен для отжима сока из ягод винограда. Основой пресса является сваренная из фасонного проката рама 1. На раме смонтирована основная корпусная деталь 13. Сверху к корпусной детали крепится бункер 14 для приема массы, а снизу – сборник 2 для сока (сусла) первой фракции. К фланцу основной корпусной детали крепится основной перфорированный барабан 19 с бандажными кольцами жесткости 18. Внутри барабана, по его оси, расположены два шнека – транспортирующий 3 и прессующий 16. Шнеки посажены на валу 26, причем прессующий шнек соединен с валом жестко и крутящий момент передается ему шпонками 17, транспортирующий шнек посажен на валу свободно. Вал получает вращение от электродвигателя 8 через клиноременную передачу 10, стандартный зубчатый редуктор 7 и зубчатую пару 5. Транспортирующий шнек получает вращение от того же привода через цепную передачу 12 с натяжной звездочкой 4. Основной вал установлен в подшипниках 6 и 11, корпуса которых прикреплены к раме. В конце основного перфорированного барабана расположен запорный конус 20, которым регулируются площадь кольцевого отверстия для выхода отпрессованной массы и, следовательно, влажность выжимок. Передвижение конуса вдоль оси обеспечивается гидроприводом, состоящим из насоса 23 и двух цилиндров 22. Маслонасос смонтирован на кронштейне 24, прикрепленном к раме. Между последним витком прессующего шнека и запорным конусом образуется камера максимального давления. Внутри этой камеры размещен малый перфорированный барабан 27 с крышкой 21 для санитарной обработки и штуцером 25 для отвода сусла.

Рис. 12.33. Шнековый пресс ВПО-20А

Под основным перфорированным барабаном расположен сборник 28 для сбора сусла второй и третьей фракций. Привод пресса закрыт кожухом 9, а основной перфорированный барабан – двустворчатым кожухом 15.

Основной вал с прессующим шнеком вращается с частотой 3,5 об/мин, а транспортирующий шнек – с частотой 7,5 об/мин в противоположную сторону, чем обеспечиваются перемещение прессуемой массы и высокий выход сока.

При работе пресса отделенные от гребней виноградные ягоды, частично разрушенные в дробилках-гребнеотделителях, поступают в бункер пресса. Здесь масса (мезга) захватывается транспортирующим шнеком и подается к прессующему шнеку.

На участке транспортирующего шнека происходит частичное отделение сока (сусла) от мезги, который собирается и является наиболее качественным, так как содержит минимальное количество взвешенных частиц. Техническая характеристика пресса ВПО-20А приведена в табл. 12.4.

Таблица 12.4. Техническая характеристика прессов

Показатели	ВПНД-10	ВПО-20А
Производительность (по винограду), т/ч
Мощность привода, кВт
Частота вращения шнека, мин^–1:
транспортирующего	2,7	7,5
прессующего	2,7	3,5
Габаритные размеры, мм	3957´920´1330´	4500´1180´1850
Масса, кг

Каждая плита имеет по два фасонных прилива с отверстиями. Эти приливы расположены в двух углах четных плит с одной стороны, в нечетных плитах – с противоположной стороны. Таким образом, при сборе плит в пакет создаются два канала в четных и два канала в нечетных плитах, соединенных с полостями, образуемыми каждой парой плит с разделяющей их фильтрующей пластиной.

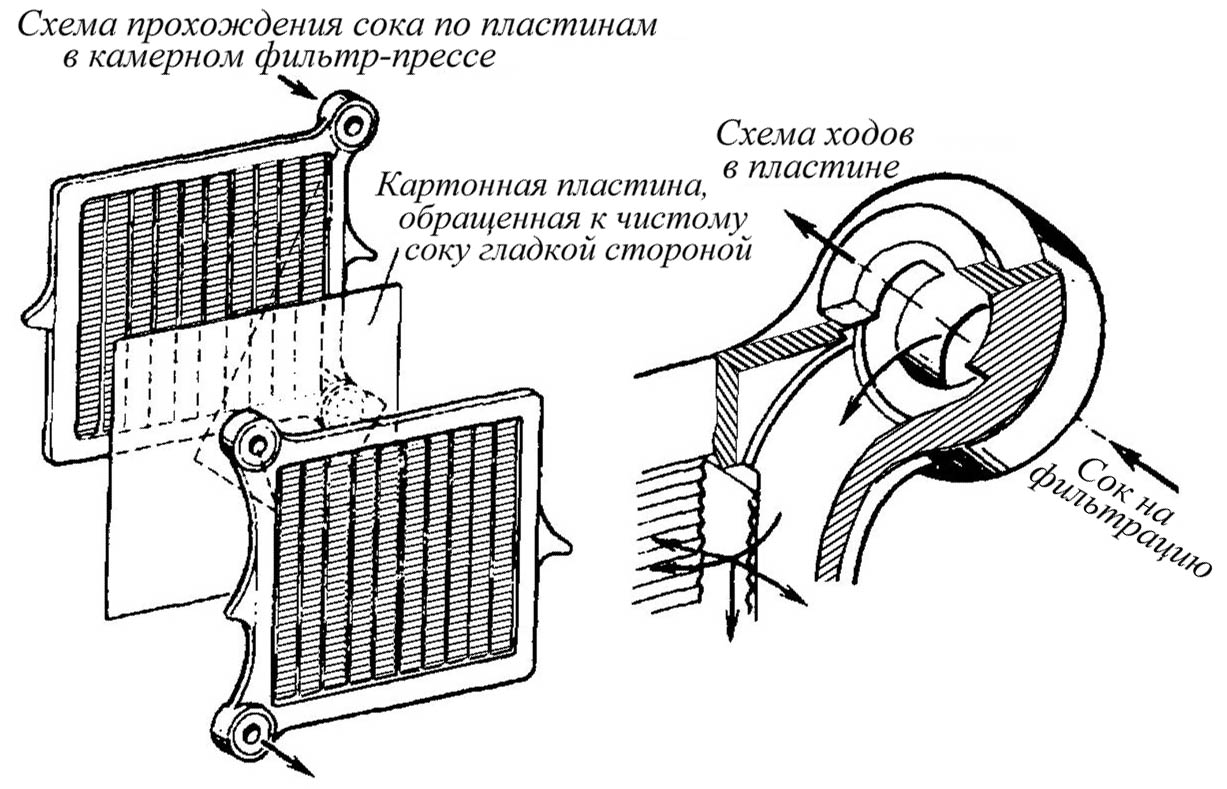

Рис. 12.17. Схема прохождения сока по пластинам в камерном фильтр-прессе

При работе фильтра фильтруемая суспензия нагнетается в каналы четных плит, затем через отверстия в них поступает в отсеки для исходной суспензии и под давлением проходит через фильтрующие пластины (рис. 12.17), при этом частицы взвесей задерживаются, а осветленный сок попадает в отсеки для конечного осветленного сока, затем по двум каналам нечетных пластин выходит из фильтра в сборник для осветленного сока.

Техническая характеристика фильтр-пресса

Производительность, дал/ч....................................................950

Площадь фильтрующей поверхности, м²............................. 20,5

Максимальное давление фильтрования, МПа...................... 0,95

Потребляемая мощность, кВт............................................... 5,5

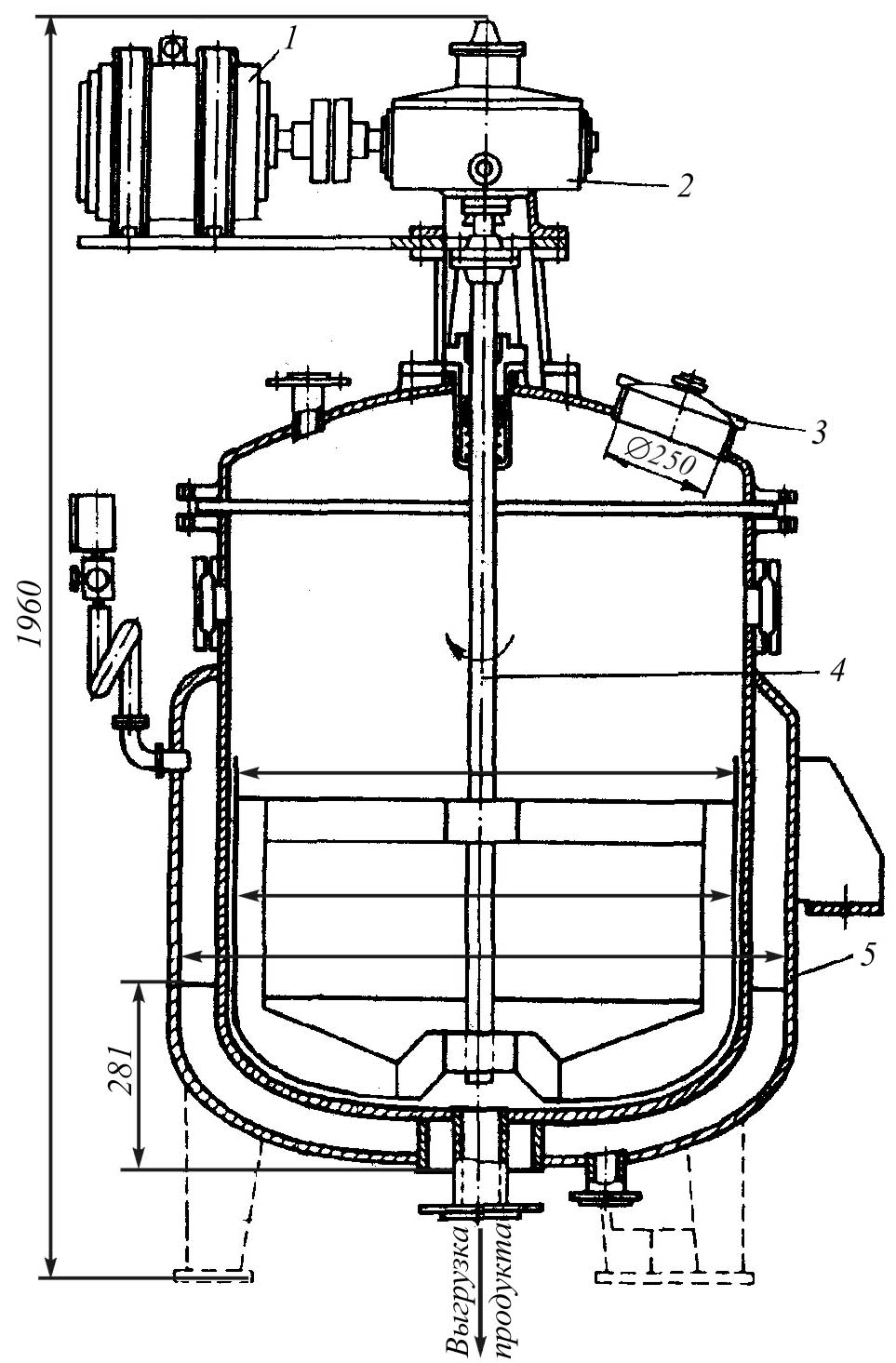

20. Реактор МЗС-210 (рис. 13.5) предназначены для перемешивания вязких и жидких пищевых продуктов из нескольких компонентов.

Перемешивание продукта осуществляется мешалкой 4, состоящей из вертикального вала с укрепленными на нем лопастями. В нижней части корпуса 5 имеются два патрубка для спуска конденсата и выгрузки готового продукта. Над реактором смонтирован привод, включающий электродвигатель 1 и редуктор 2. Для санитарной обработки верхней части имеется крышка 3.

Технические характеристики реакторов представлены в табл. 13.1.

Таблица 13.1. Техническая характеристика реакторов МЗС-210 и МЗС-316

Показатели	МЗС-210	МЗС-316
Рабочая емкость, л
Поверхность нагрева, м²		2,2
Рабочее давление, МПа:
в паровой камере	0,4	0,3
в корпусе	0,07	0,07
Частота вращения мешалки, мин^-1
Установленная мощность, кВт	2,8	1,7
Габаритные размеры, мм	1500´1418´2506	1300´1240´1960
Масса, кг

21. Для замеса теста применяют различные типы тестомесильных машин, которые в зависимости от вида муки, рецептурного состава и особенностей ассортимента оказывают различное механическое воздействие на тесто.

Тестомесильные машины периодического действия «Стандарт» и Т1-ХТ2А (рис. 13.8) применяются на хлебозаводах малой и средней мощности и предназначены для замеса опары и теста из пшеничной и ржаной муки в подкатных дежах вместимостью 330 л.

Машина «Стандарт» состоит из станины 1 (рис. 13.8), закрепленной на фундаментной плите 2. Внутри станины расположен приводной электродвигатель 3, а снаружи – червячный вал 5, служащий для вращения подкатной дежи 10. Она смонтирована на трехколесной каретке 7, которая накатывается на фундаментную плиту и закрепляется на ней с помощью упора и специального фиксатора 8. При этом имеющийся на деже зубчатый венец 9 входит в зацепление с червячным валом 5. Дежа закрывается крышкой 6. Сверху на станине расположен червячный редуктор 13, приводимый в движение от электродвигателя через клиноременную передачу 11 и фрикционную муфту 12. Месильный рычаг 4 на нижнем конце имеет лопасть, которая и осуществляет замес теста в деже. Верхний конец месильного рычага с помощью подшипника шарнирно соединен с колесом червячного редуктора и благодаря промежуточной шаровой опоре совершает поступательное круговое движение. Аналогичное движение совершает и месильная лопасть. Во время работы машины месильная лопасть в нижнем положении проходит плотно возле днища дежи, а в верхнем выходит за плоскость обреза нижней кромки дежи. При этом в начале замеса происходит интенсивное распыление муки. Перемешивание и замес происходят не на всей траектории движения месильной лопасти, а лишь на 20 %, что существенно снижает КПД машины. Замес осуществляется при постоянной частоте вращения месильного рычага (n = 23,5 мин^-1), поэтому на машине невозможно обеспечить различную интенсивность замеса на отдельных стадиях процесса. Поскольку на хлебозаводах в настоящее время эксплуатируется большое число таких машин, следует обратить внимание на возможность реконструкции месильной лопасти и приводной части машины с целью интенсификации замеса. Модернизация машин «Стандарт», проводимая в течение нескольких лет, не коснулась изменения самого принципа замеса, а заключалась в совершенствовании конструкции отдельных узлов и улучшении их эксплуатационной надежности.

Техническая характеристика тестомесильной машины «Стандарт» приведена в табл. 13.2.

Таблица 13.2. Техническая характеристика тестомесильных машин

Показатель	«Стандарт»	Т1-ХТ2А
Вместимость дежи, л Длительность замеса, мин Число качании месильного рычага, об/мин Мощность электродвигателя, кВт Частота вращения дежи, об/мин Масса машины без дежи, кг	23,5 4,5 5,9	6…10 24,2 6,46

22.Взбивальная машина периодического действия марки МВ-35 с вертикальной осью вращения взбивального органа (рис. 13.17) применяется для взбивания сливок, яиц, кремов и других кондитерских масс, а также для замешивания сахарных сортов теста для венских изделий и бисквита.

В литой чугунной станине находится привод взбивателя и механизм подъема бачка. Привод взбивателя состоит из электродвигателя 2, ременного вариатора, зубчатой передачи и планетарного механизма. Электродвигатель установлен на кронштейне, который может перемещаться относительно станины, что обеспечивает возможность регулирования натяжения ремня вариатора при изменении частоты вращения взбивателя.

Вариатор состоит из двух шкивов с раздвижными конусными дисками, специального вариаторного ремня 3 и механизма регулировки. Нижний диск ведущего шкива 4 укреплен на валу электродвигателя неподвижно, а верхний (поджатый пружиной) может перемещаться относительно нижнего. В ведомом шкиве 5 верхний диск неподвижно закреплен на валу 6 зубчатой передачи, а нижний может перемещаться под действием вилки 7 и винта с маховиком 8 механизма регулировки. При вращении маховика по часовой стрелке диски ведомого шкива сближаются и диаметр рабочей поверхности шкива увеличивается. Одновременно ремень, преодолевая давление пружины, раздвигает диски ведущего шкива, благодаря чему диаметр его рабочей поверхности уменьшается. Частота вращения взбивателя при этом уменьшается. При вращении маховика против хода часовой стрелки частота вращения взбивателя увеличивается. Вращение от ведомого шкива через вал-шестерню и зубчатое колесо 9 передается на вал 10 планетарного механизма 12, ось которого совпадает с осью бачка 16. В корпусе 13 планетарного механизма находится вал 15 соединенный с приводом шестерни. При вращении шестерня обкатывается по неподвижному зубчатому колесу 11 с внутренними зубьями и лопасть 17, закрепленная на валу 15, совершает сложное движение: вращается вокруг своей оси и бачка. Вал 15 уплотнен на выходе каркасным сальником и войлочным кольцом.

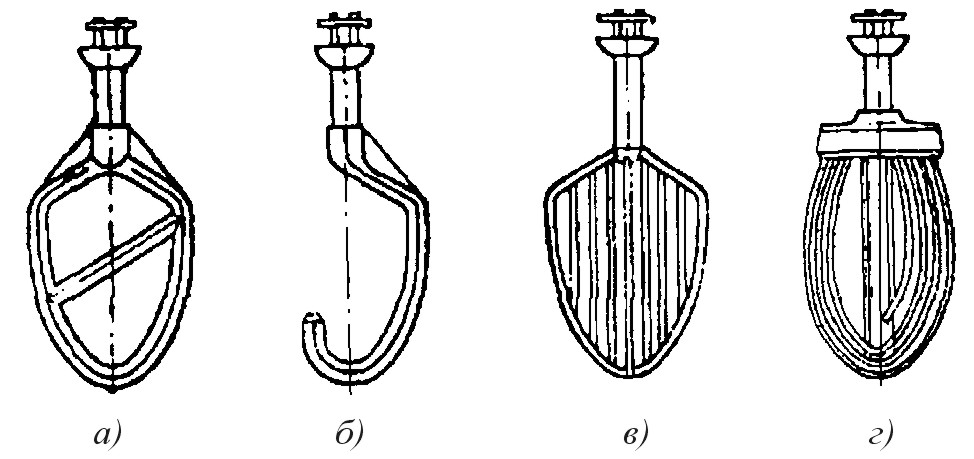

Рис. 13.18. Лопасти машины МВ-35: а – замкнутая; б – крючкообразная; в – четырехлопастная; г – венчиковая

Лопасть 17 крепится на конце вала 15 штифтом. На бачке устанавливается обечайка 14, предотвращающая разбрызгивание взбиваемых продуктов. Бачок крепится на кронштейне, который может перемещаться по вертикальным направляющим станины 1 при помощи червячной пары, шестерни и рейки. Подъем и опускание бачка осуществляется вручную маховичком (см. рис. 13.17).

23. Варочные котлы (реакторы) предназначены для перемешивания с подогревом вязких и жидких пищевых продуктов из нескольких компонентов. В зависимости от вместимости реакторы выпускают различных типов.

Техническая характеристика открытых варочных котлов приведена в табл. 15.2.

Реактор типа МЗ-2С (рис. 15.4) имеет две стойки 1, две цапфы 2, паровую рубашку 3, корпус 4, мешалку 5 и электрооборудование. В нижней части паровой рубашки 3 имеется краник для спуска воздуха и конденсата. После заполнения реактора продуктом в рубашку подается пар и начинается процесс перемешивания с подогревом. Мешалка 5 представляет собой вал с лопастями. Реактор имеет два окна для осмотра внутренней полости, а также люк для периодического осмотра, очистки и ремонта.

Техническая характеристика реактора МЗ-2С

Вместимость, дм³.......................................................... 1000

в паровой камере....................................................... 0,25

в корпусе................................................................... 0,07

Частота вращения вала мешалки, мин^-1........................ 48

Установленная мощность электродвигателя, кВт........ 3

Габаритные размеры, мм............................................... 1315´1194´2003

Масса, кг........................................................................ 900

24. 26. Охлаждение – процесс понижения температуры пищевых сред (но не ниже криоскопической) с целью задержания биохимических процессов и развития микроорганизмов. Это один из основных способов холодильного консервирования продуктов без изменения их структурного состояния. По принципу переноса теплоты способы охлаждения подразделяются на три группы:

– путем конвекции (охлаждение в воздухе продуктов, упакованных в непроницаемые искусственные или естественные оболочки, а также в жидких средах);

– в результате фазовых превращений (интенсивное испарение части содержащейся в продукте воды при его вакуумировании);

– смешанным теплообменом (передача теплоты осуществляется конвекцией, радиацией и за счет теплообмена при испарении влаги с поверхности продукта).

Замораживание – процесс понижения температуры ниже криоскопической на 10…30 °С, сопровождаемый переходом почти всего количества содержащейся в продукте воды в лед. Способы замораживания (контактные и бесконтактные) подразделяются на четыре группы:

– замораживание в жидкостях как промежуточных хладоносителях;

– замораживание в воздухе как промежуточном хладоносителе;
