Червячные передачи

Червячная передача применяется для передачи вращения от одного вала к другому, когда оси валов перекрещиваются. Угол перекрещивания в большинстве случаев равен 90º. Наиболее распространенная червячная передача (рис. 2.10) состоит из так называемого архимедова червяка, т.е. винта, имеющего трапецеидальную резьбу с углом профиля в осевом сечении, равным двойному углу зацепления (2 α = 40°), и червячного колеса.

Рис. 2.10. Червячная передача

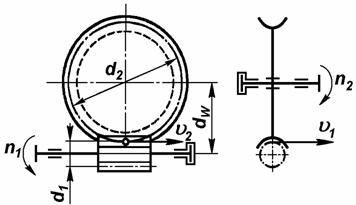

Геометрия червячных передач. В червячной передаче, так же как и в зубчатой, различают диаметры начальных и делительных цилиндров (рис. 2.11): d_w1, d_w2 – начальные диаметры червяка и колеса; d_{1 ,} d₂ – делительные диаметры червяка и колеса. В передачах без смещения d_w1 = d₁, d_w2 = d₂. Точка касания начальных цилиндров является полюсом зацепления.

Червяки различают по следующим признакам: по форме поверхности, на которой образуется резьба, – цилиндрические (рис. 2.12, а) и глобоидные (рис. 2.12, б); по форме профиля резьбы – архимедовы и эвольвентные цилиндрические червяки.

Архимедов червяк имеет трапецеидальный профиль резьбы в осевом сечении, в торцевом сечении витки резьбы очерчены архимедовой спиралью.

Эвольвентный червяк представляет собой косозубое зубчатое колесо с малым числом зубьев и большим углом их наклона. Профиль витка в торцевом сечении очерчен эвольвентой.

Наибольшее применение в машиностроении находят архимедовы червяки, так как технология их производства проста и наиболее отработана. Архимедовы червяки обычно не шлифуют. Их используют, когда требуемая твердость материала червяка не превышает 350 НВ. При твердости 45 НRC и малой шероховатости рабочих поверхностей витков червяки делают эвольвентными, так как после термообработки шлифование их рабочих поверхностей по сравнению с архимедовыми червяками проще.

Профиль зубьев червячных колес в передачах эвольвентный. Поэтому зацепление в червячной передаче представляет собой эвольвентное зацепление зубчатого колеса с зубчатой рейкой. Угол наклона линии зуба червячного колеса β равен углу подъема γ линии витка червяка. Минимальное число зубьев колеса из условия отсутствия подрезания z₂ = 24. Число витков (заходов) червяка определяется количеством ниток нарезки, отстоящих друг от друга на расстояние, называемое шагом, и начинающихся на торцах нарезной части червяка. Направление витков может быть правым или левым. Чаще применяется правая нарезка с числом заходов z₁ = 1…4. Рекомендуют z₁ = 4 при передаточном отношении u = 8…15; z₁ = 2 при u = 15…30; z₁ = 1 при u > 30.
