Установки обработки торцов печатных плат

Автоматическая установка снятия фаски
JH-229 (Тайвань)

Установка JH-229 предназначена для быстрого, качественного снятия фаски торцов заготовок печатных плат после проведения операций механической обработки – рубки, резки, прессования.
Установка позволяет удалять волокна стеклотекстолита, острые медные заусенцы, крошки эпоксидной смолы, что повышает качество последующих операций обработки печатных плат и безопасность работы для персонала.

В установке используется оригинальная запатентованная система автоматической последовательной обработки (поворота) всех 4-х сторон прямоугольной заготовки.
Установка комплектуется автоматическим погрузчиком и разгрузчиком заготовок.
Являясь высокопроизводительной, установка используется в условиях средне- и крупносерийного производства.

Основные технические характеристики

Размер заготовки,миним., мм	250 х 250
Размер заготовки, макс., мм	610 х 610
Скорость обработки, м/мин
Толщина заготовки, мм	0,4 - 3,0
Частота вращения обрабатывающей фрезы, об/мин
Диаметр фрезы, мм
Угол фаски, град
Рабочая высота конвейера, мм	900 ±50
Тип фрезы	83 x 6.5t x 4Z
Периодичность правки режущего инструмента	Через 21000 - 30000 м
Размер установки, мм	6820 х 1015 х 1250
Вес, кг
Электропитание	380В 50 Гц

Тестеры электроконтроля

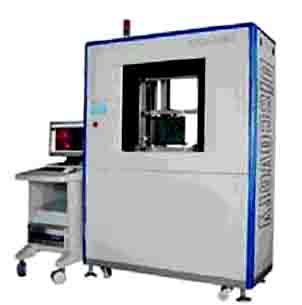

Автоматический тестер электроконтроля
с подвижными зондами VST4050

Установка VST 4050 предназначена для контроля проводящего рисунка печатных плат до установки компонентов.

Несмонтированные печатные платы проверяются на целостность печатных проводников и наличие короткого замыкания между ними при помощи четырех подвижных зондов путем замера сопротивления между различными точками заготовки печатных плат по заданной программе.

Основные технические характеристики

Максимальный размер тестового поля, мм	544х403
Минимальный размер печатной платы, мм	20х20
Максимальная толщина заготовки, мм	6,5
Минимальная толщина заготовки, мм	0,3
Разрешение позиционирования по осям X-Y, мкм
Точность, мкм	± 20
Количество зондов	2 + 2
Минимальный размер контактной площадки, мм	0,1
Минимальное расстояние между центрами контактных площадок, мм	0,17
Минимальная скорость тестирования, точек/мин
Напряжение тестирования, В	30 - 250
Ток тестирования, mA	30 - 200
Тестирование целостности проводников, Ом	3 - 80
Тестирование качества изоляции между проводниками, мОм	50 - 250
Входные форматы	Gerber-274-D,Gerber-274-X, IPC-D-356A, Probot-HLS
Габаритные размеры, мм	1300 х 1750 х 650
Вес, кг

Автоматический тестер электроконтроля
с подвижными зондами VST2024

Установка VST 2024 предназначена для контроля проводящего рисунка печатных плат до установки компонентов.

Несмонтированные печатные платы проверяются на целостность печатных проводников и наличие короткого замыкания между ними при помощи четырех подвижных зондов путем замера сопротивления между различными точками ПП по заданной программе.

Программа может использовать входные форматы данных: Gerber-274-D,Gerber-274-X,IPC-D-356A,Probot-HLS

Основные технические характеристики

Максимальный размер тестового поля, мм	600х508
Минимальный размер печатной платы, мм	20х40
Максимальная толщина заготовки, мм	5,0
Минимальная толщина заготовки, мм	0,2
Разрешение позиционирования по осям X-Y, мкм
Точность	±10
Количество зондов	2 + 2
Видеокамеры для совмещения по реперным знакам	2 + 2
Минимальный размер контактной площадки, мм	0,1
Минимальное расстояние между центрами контактных площадок, мм	0,17
Минимальная скорость тестирования, точек/мин
Напряжение тестирования, В	30 - 250
Ток тестирования, mA	30 - 200
Измерение емкости между проводниками	0,1пкФ - 10мкФ
Тестирование целостности проводников, Ом	3 - 280
Тестирование качества изоляции,МОм	5 - 250
Входные форматы	Gerber-274-D,Gerber-274-X, IPC-D-356A, Probot-HLS
Габаритные размеры, мм	1500 х 1800 х 750
Вес, кг
